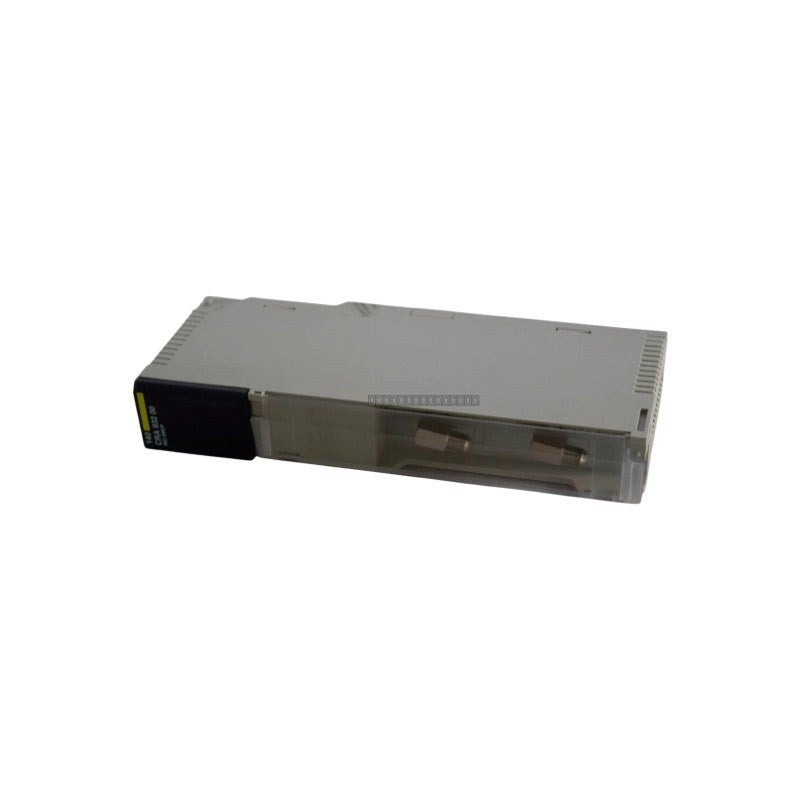

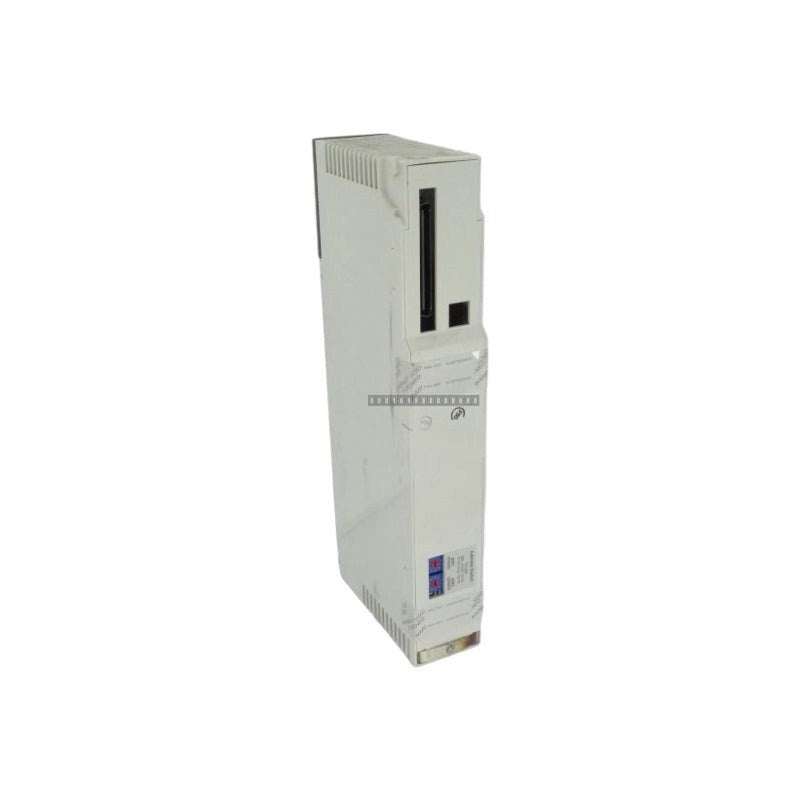

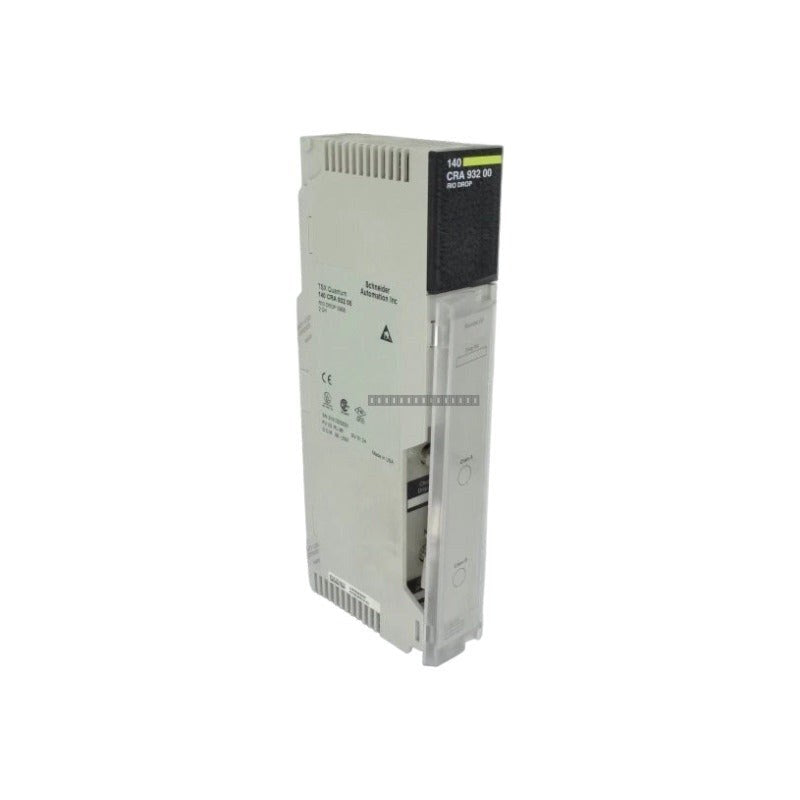

إن 140CRA93200 عبارة عن وحدة مهايئ إسقاط الإدخال/الإخراج عن بُعد (RIO) عالية الأداء مصممة لمنصة التشغيل الآلي Modicon Quantum. تعمل كواجهة اتصال بين رف الإدخال/الإخراج عن بُعد ووحدة التحكم الرئيسية، وتدعم تكوينات الكابلات المتكررة لضمان أقصى توفر للشبكة. صممت وحدة 140CRA93200 للتطبيقات الصناعية الحرجة، وتسهل جمع البيانات بسرعة عالية عبر البنى الموزعة، مما يقلل من مخاطر فقدان الإشارة ويحافظ على الاتصال المستمر أثناء أعطال الكابلات.
الميزات
تدعم تكرار الكابلات المزدوجة (الكابل أ والكابل ب) لنقل البيانات المتسامح مع الأخطاء.
تتميز بموصلين BNC لاتصال شبكة RIO المحورية.
تشخيصات LED متكاملة لمراقبة حالة منافذ الاتصال في الوقت الفعلي.
مفاتيح دوارة لتبسيط تكوين عنوان الإسقاط المستند إلى الأجهزة.
تشغل فتحة واحدة في اللوحة الخلفية Quantum.
التبديل التلقائي بين الكابلات المتكررة دون مقاطعة مسح الإدخال/الإخراج.
التطبيقات
صممت هذه الوحدة للاستخدام في بيئات التحكم في العمليات الصناعية واسعة النطاق، بما في ذلك مصافي النفط والغاز ومحطات الطاقة الحرارية وعمليات التعدين حيث يتطلب توفر الشبكة العالي والاتصال الحتمي.
المواصفات الفنية
النموذج
140CRA93200
نوع الوحدة
وحدة مهايئ إسقاط RIO
واجهة الاتصال
2 × BNC (محوري)
معدل البيانات
1.544 ميجابت في الثانية (S908 RIO)
الحد الأقصى لعدد الإسقاطات
31 لكل شبكة
استهلاك تيار الناقل
600 مللي أمبير عند 5.1 فولت تيار مستمر
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
درجة حرارة التخزين
-40 إلى +85 درجة مئوية
الرطوبة النسبية
5 إلى 95% (غير مكثفة)
إرشادات التركيب
تأكد من فصل طاقة رف Quantum قبل إدخال الوحدة أو إزالتها.
ثبّت الوحدة بإحكام في الفتحة المخصصة باللوحة الخلفية وقم بتأمينها باستخدام آليات القفل المدمجة.
استخدم كابلات محورية عالية الجودة لتوصيلات RIO؛ تأكد من تثبيت موصلات BNC بإحكام.
قم بتكوين عنوان الإسقاط باستخدام المفاتيح الدوارة باللوحة الأمامية قبل تشغيل النظام.
حافظ على تهوية مناسبة داخل الخزانة لضمان عمل الوحدة ضمن نطاق درجة الحرارة المحدد.
اتبع احتياطات التفريغ الكهروستاتيكي القياسية عند التعامل مع الوحدة لمنع تلف الدوائر الداخلية.
الامتثال والشهادات
صُممت 140CRA93200 لتلبية المعايير الدولية، بما في ذلك متطلبات UL، CSA، CE، FM Class I Div 2، و ATEX Zone 2.
الأسئلة الشائعة
هل تتوافق 140CRA93200 مع جميع وحدات المعالجة المركزية Quantum؟
صُممت 140CRA93200 للاستخدام مع منصة Modicon Quantum. تعتمد التوافق على وحدة المعالجة المركزية المحددة وتكوين النظام؛ يرجى الرجوع إلى وثائق نظامك للتأكد من أن بنية شبكة RIO تتوافق مع متطلبات وحدة التحكم الخاصة بك.
هل تدعم هذه الوحدة التبديل السريع؟
بينما يدعم نظام Modicon Quantum بعض إمكانيات التبديل السريع، فإن الممارسة الهندسية القياسية هي إيقاف تشغيل الرف أو اتباع إجراءات محددة على مستوى النظام قبل إدخال أو إزالة وحدات الاتصال لمنع العابرات الكهربائية.
