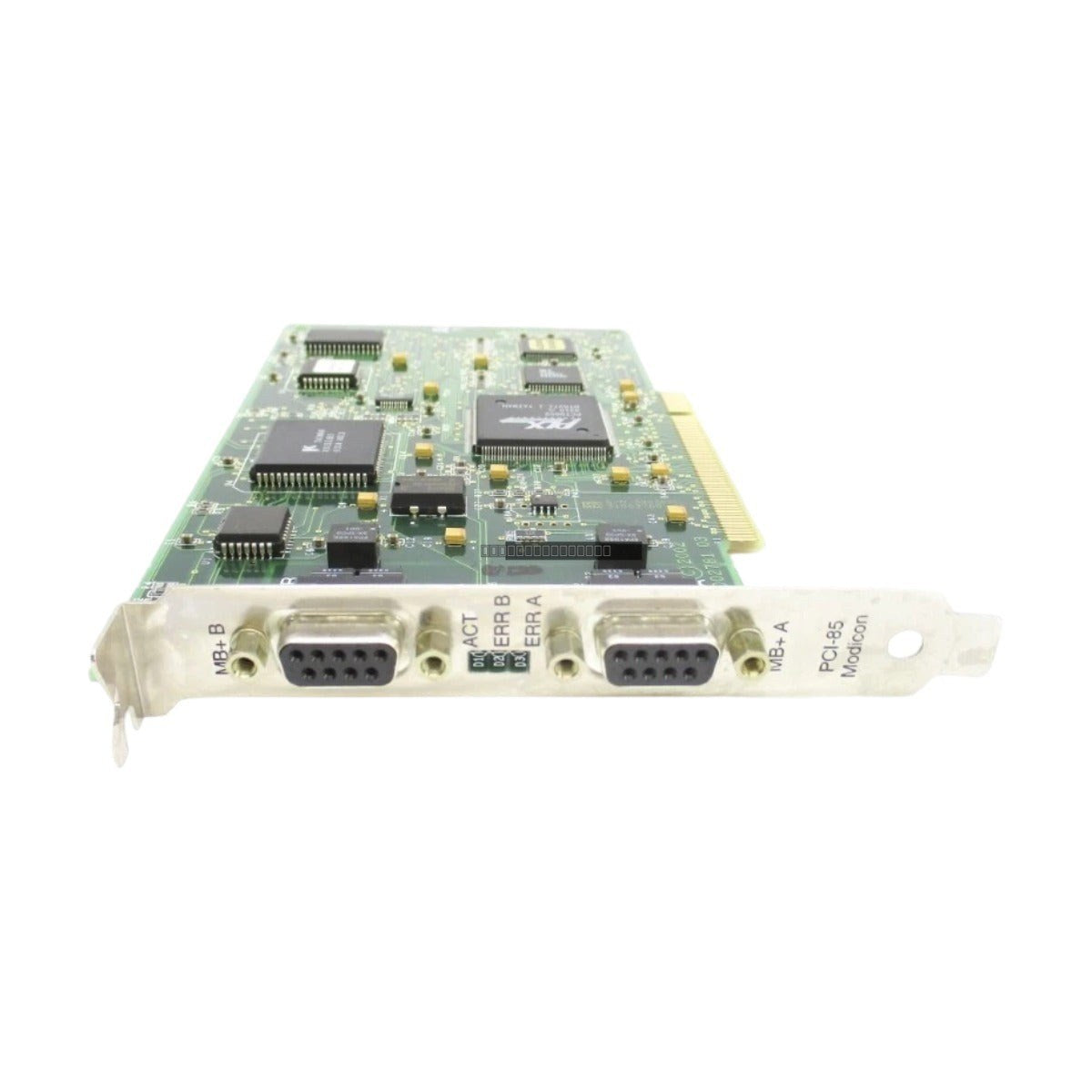

مهايئ الشبكة PCI شنايدر موديكون 416NHM30032

الوصف

تُعد بطاقة شنايدر موديكون 416NHM30032 بطاقة واجهة ناقل PCI عالية الأداء مصممة لتوفير اتصال شبكة Modbus Plus (MB+) قوي لأنظمة الكمبيوتر الصناعية. من خلال تمكين أجهزة الكمبيوتر ومحطات العمل الصناعية من العمل كعقد نشطة على شبكة Modbus Plus، تسهل هذه البطاقة تبادل البيانات بسلاسة وبسرعة عالية مع وحدات التحكم المنطقية القابلة للبرمجة (PLCs) وأجهزة الأتمتة الأخرى. إنها مكون حاسم لأنظمة SCADA، وتطبيقات HMI، وتسجيل البيانات الصناعية في البيئات الصعبة مثل محطات الطاقة والمصافي ومرافق التصنيع.

الميزات

• هندسة PCI 32 بت: تضمن التوافق الكامل مع اللوحات الخلفية لأجهزة الكمبيوتر الصناعية القياسية وتدعم تكوين التوصيل والتشغيل (PnP).
• اتصال Modbus Plus: تدعم التحكيم القياسي لناقل تمرير الرمز بمعدل إرسال يبلغ 1 ميجابت/ثانية.
• معالجة بيانات فعالة: تتميز بذاكرة وصول عشوائي مزدوجة المنافذ مدمجة لتقليل الحمل الزائد على وحدة المعالجة المركزية أثناء عمليات الشبكة عالية الكثافة.
• المراقبة التشخيصية: تتضمن مؤشرات LED للحالة مدمجة على كتيفة التثبيت للإشارة المرئية في الوقت الفعلي لنشاط عقدة الشبكة واكتشاف أخطاء الطبقة المادية.
• التخصيص التلقائي للموارد: تدير تلقائيًا تعيينات IRQ وعناوين الإدخال/الإخراج لمنع تعارضات موارد النظام.

التطبيقات

تم تصميم بطاقة الشبكة هذه للاندماج في غرف التحكم الصناعية حيث يلزم وجود اتصال موثوق بين أنظمة الإشراف ووحدات التحكم الميدانية. تُستخدم بشكل شائع في ترقيات شبكات Modbus Plus القديمة، واكتساب بيانات SCADA، وواجهات اتصال HMI-to-PLC.

المواصفات الفنية

إرشادات التثبيت

• الحماية من التفريغ الكهروستاتيكي: تعامل دائمًا مع البطاقة من حوافها واستخدم حزام معصم مؤرض لمنع تلف المكونات الحساسة بسبب التفريغ الكهروستاتيكي.
• إيقاف التشغيل: تأكد من إيقاف تشغيل الكمبيوتر المضيف بالكامل وفصله عن مصدر التيار المتردد قبل إدخال بطاقة PCI أو إزالتها.
• التثبيت: تأكد من تثبيت البطاقة بالكامل في فتحة PCI وأن كتيفة التثبيت مثبتة بإحكام في الهيكل لمنع الاتصالات المتقطعة المتعلقة بالاهتزاز.
• توجيه الكابلات: استخدم كبلات Modbus Plus المجدولة والمحمية وحافظ على توجيه خطوط الاتصال بعيدًا عن كابلات الطاقة عالية الجهد ومصادر التداخل الكهرومغناطيسي العالية للحفاظ على سلامة الإشارة.
• برنامج التشغيل/BIOS: تأكد من أن BIOS الخاص بالنظام المضيف يدعم PCI PnP وأن برنامج تشغيل Modbus Plus المناسب مثبت لنظام التشغيل المستخدم.

الأسئلة الشائعة

هل تتطلب هذه البطاقة طاقة خارجية؟

لا، تستمد البطاقة 416NHM30032 طاقة 5 فولت تيار مستمر المطلوبة مباشرة من ناقل PCI الخاص بالكمبيوتر المضيف.

هل هذه البطاقة متوافقة مع جميع فتحات PCI؟

تم تصميم البطاقة لفتحات PCI القياسية 32 بت. تأكد من أن اللوحة الخلفية لجهاز الكمبيوتر الصناعي الخاص بك تدعم معيار PCI 32 بت قبل التثبيت.

ما نوع الكابل المستخدم لمنفذ الشبكة؟

منفذ الشبكة هو موصل D-shell (أنثى) بـ 9 سنون، ويستخدم عادةً مع كبلات Modbus Plus المجدولة والمحمية القياسية.
