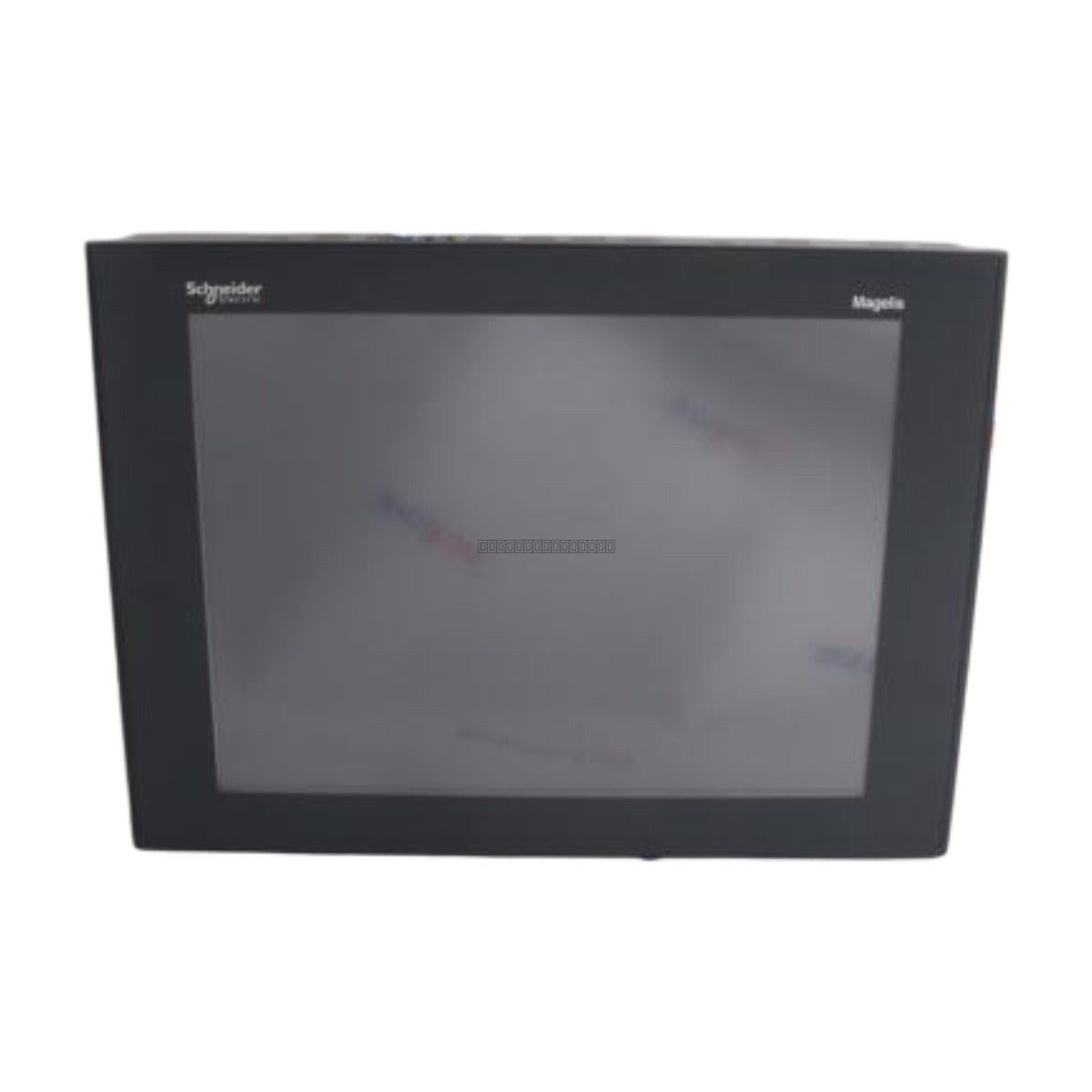

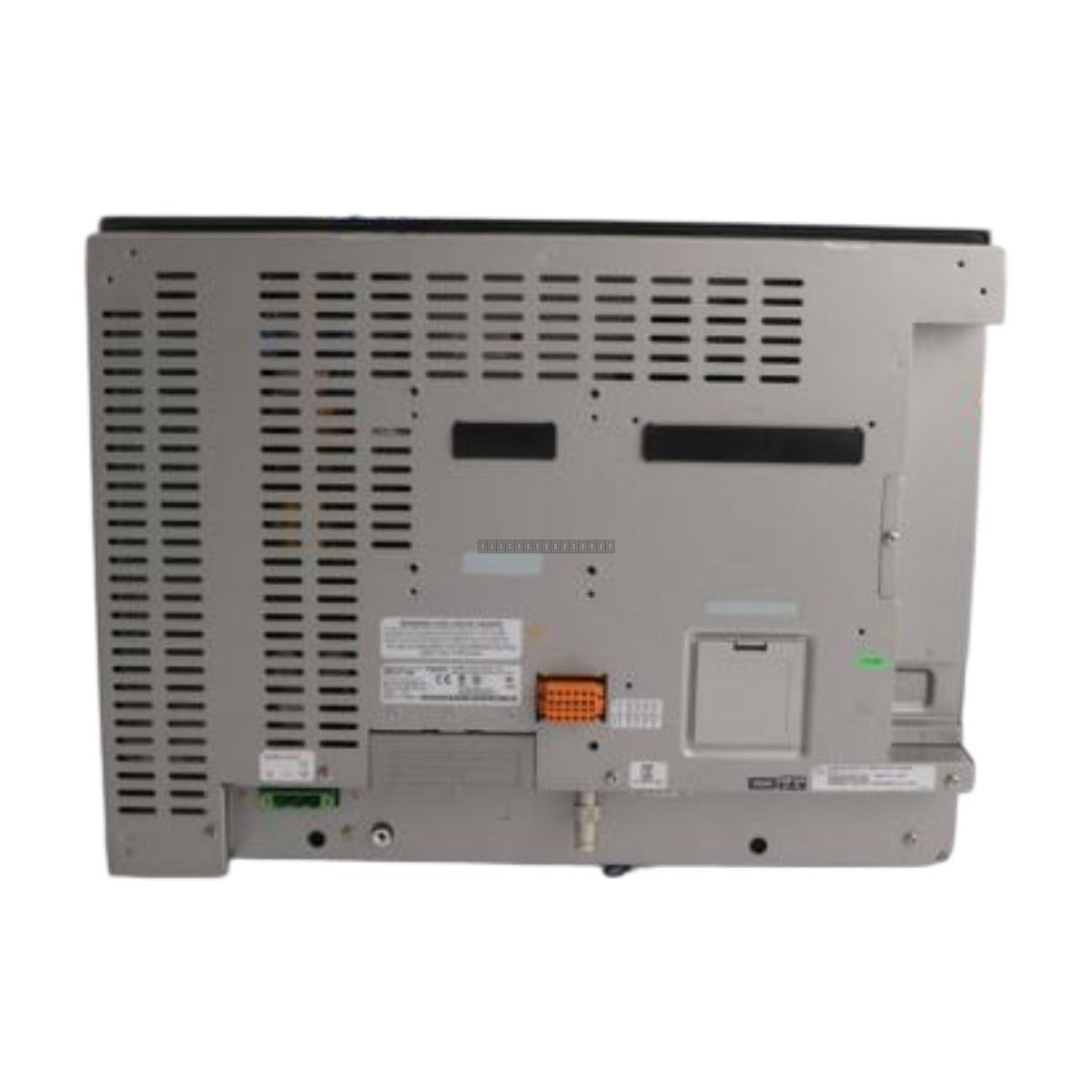

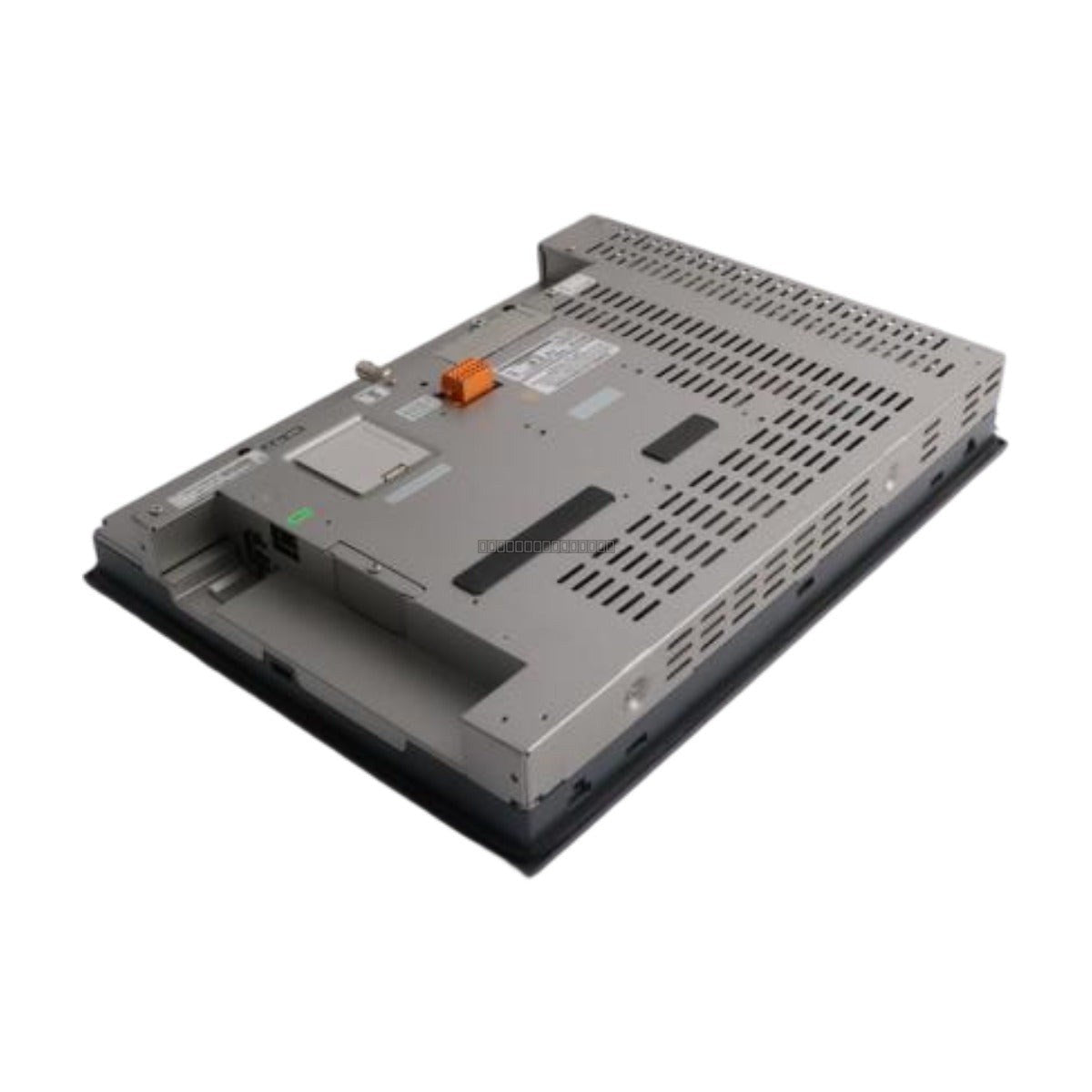

شاشة شنايدر إلكتريك XBTGT2220 هي طرف واجهة مشغل متقدمة تعمل باللمس، مصممة لتطبيقات الأتمتة الصناعية والتصوير المرئي. تتميز هذه الوحدة بشاشة ملونة مقاس 5.7 بوصة، وتوفر إمكانيات مراقبة وتحكم واضحة لأنظمة PLC وعمليات الماكينة. على الرغم من توقف تصنيعها من قبل الشركة المصنعة، لا تزال XBTGT2220 واجهة HMI مستخدمة على نطاق واسع لصيانة واستبدال الأنظمة القديمة.
تُستخدم لوحة HMI هذه عادةً في بيئات التصنيع للتحكم في الماكينات، وتعيين المعلمات، ومراقبة الإنذارات. وهي متوافقة مع منصات الأتمتة المختلفة من شنايدر إلكتريك، وغالبًا ما توجد في آلات التعبئة والتغليف، وأنظمة مناولة المواد، ولوحات التحكم في خطوط التجميع.
المواصفات الفنية
طراز المنتج
XBTGT2220
حجم الشاشة
5.7 بوصة
الدقة
320 × 240 بكسل (QVGA)
ألوان الشاشة
4096
المعالج
RISC 133 ميجاهرتز
ذاكرة الفلاش
16 ميجابايت
ذاكرة SRAM الاحتياطية
512 كيلوبايت
الشركة المصنعة
شنايدر إلكتريك
إرشادات التركيب
تأكد من مطابقة أبعاد الفتحة في اللوحة مع دليل التركيب الرسمي قبل التركيب.
استخدم حشيات التركيب المرفقة للحفاظ على تصنيف IP المطلوب للغلاف.
تأكد من تركيب الوحدة في بيئة خالية من الاهتزازات المفرطة ودرجات الحرارة القصوى.
تأكد من مطابقة جهد مصدر الطاقة للمواصفات الموجودة على لوحة اسم الجهاز قبل التوصيل بالأسلاك.
افصل دائمًا الطاقة قبل إجراء أي مهام توصيل أو صيانة لمنع التلف الكهربائي.
وجه كابلات الاتصال بعيدًا عن خطوط الطاقة عالية الجهد لتقليل تداخل EMI.
الأسئلة الشائعة
هل لا يزال XBTGT2220 متاحًا من الشركة المصنعة؟ لا، تم إيقاف إنتاج XBTGT2220 من قبل شنايدر إلكتريك. نحن نقدم وحدات مجددة أو فائضة لدعم صيانة الأنظمة القديمة.
ما هو الاستخدام الأساسي لواجهة HMI هذه؟ تعمل XBTGT2220 كواجهة مشغل لمراقبة والتحكم في الآلات الصناعية، مما يسمح للمستخدمين بالتفاعل مع بيانات PLC من خلال واجهة رسومية.
