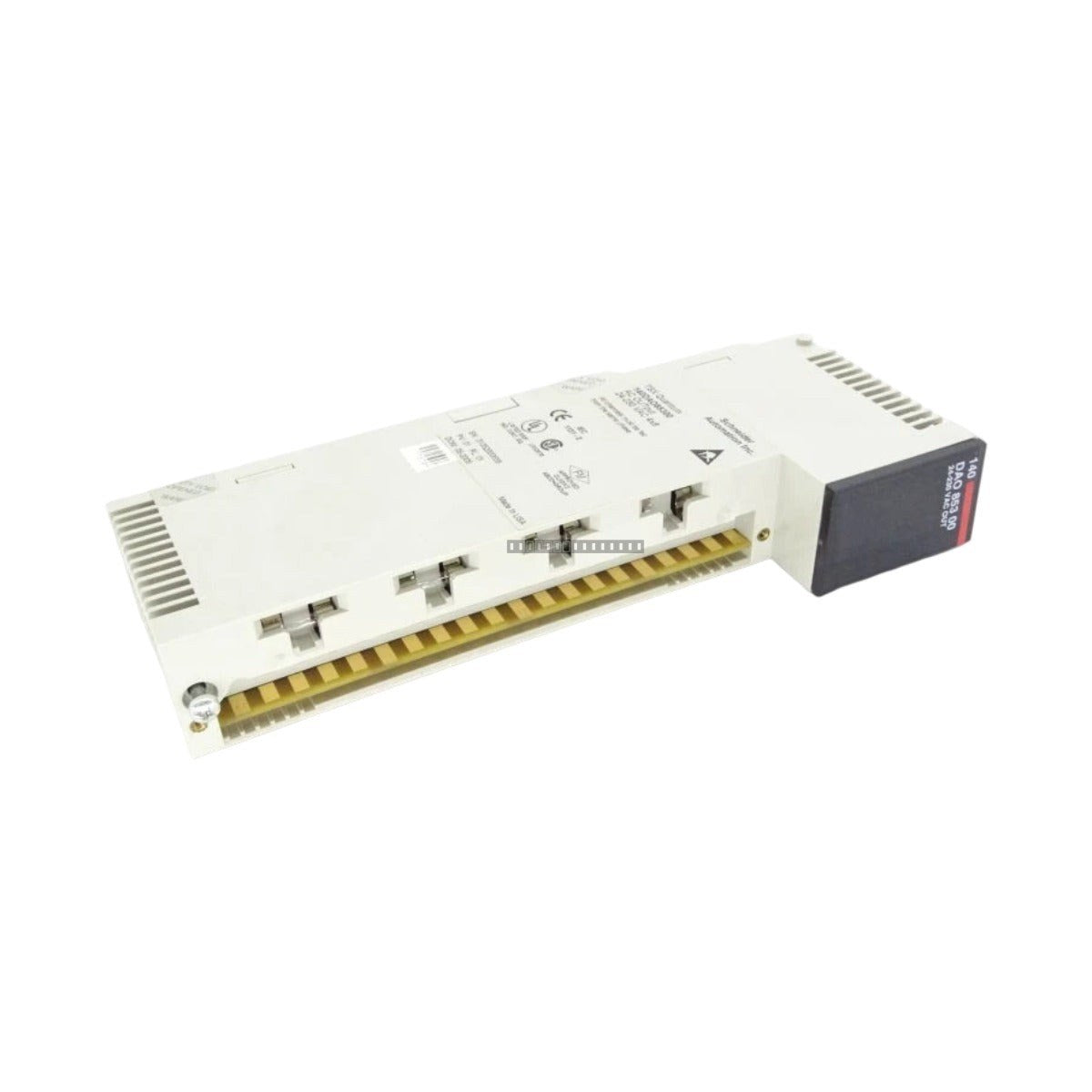

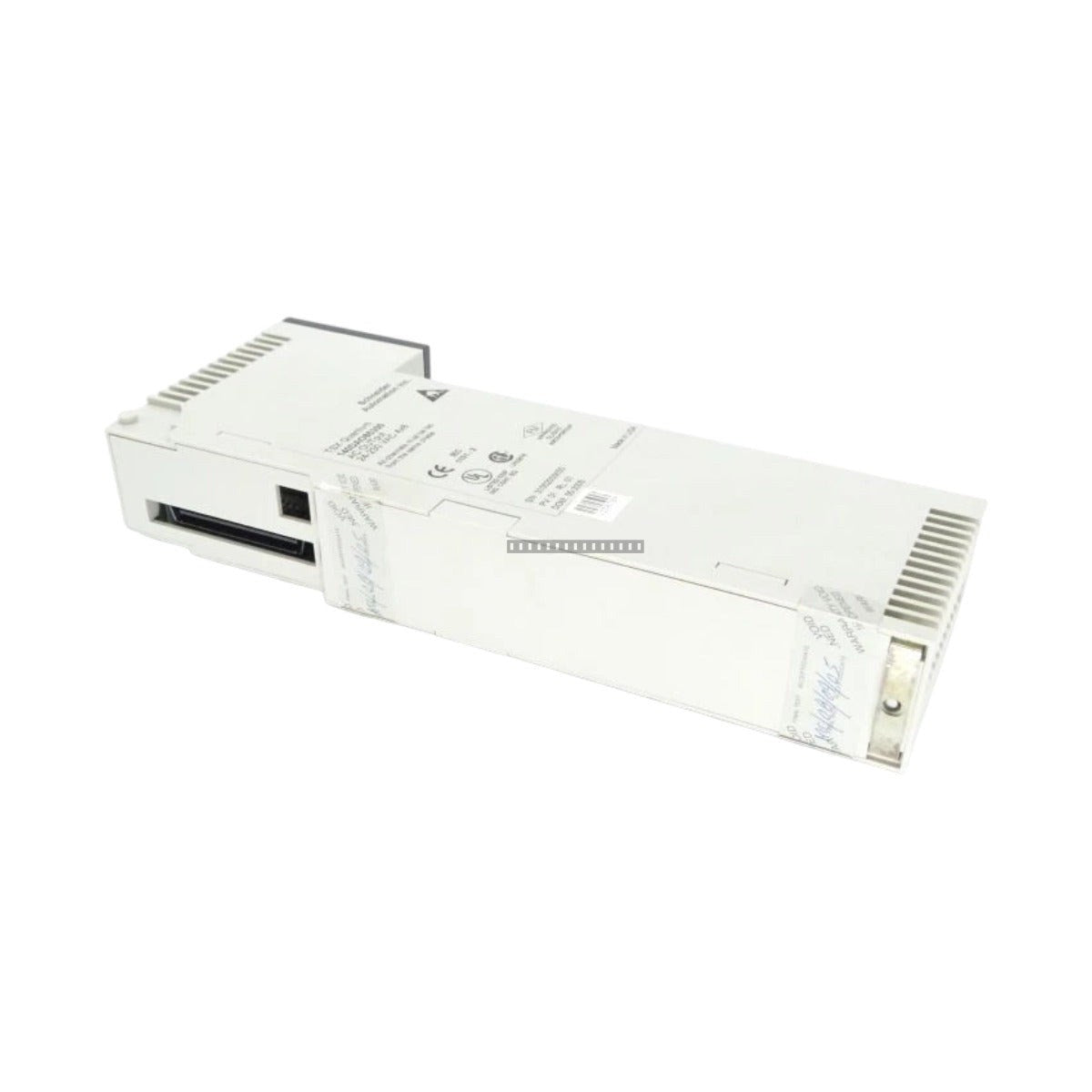

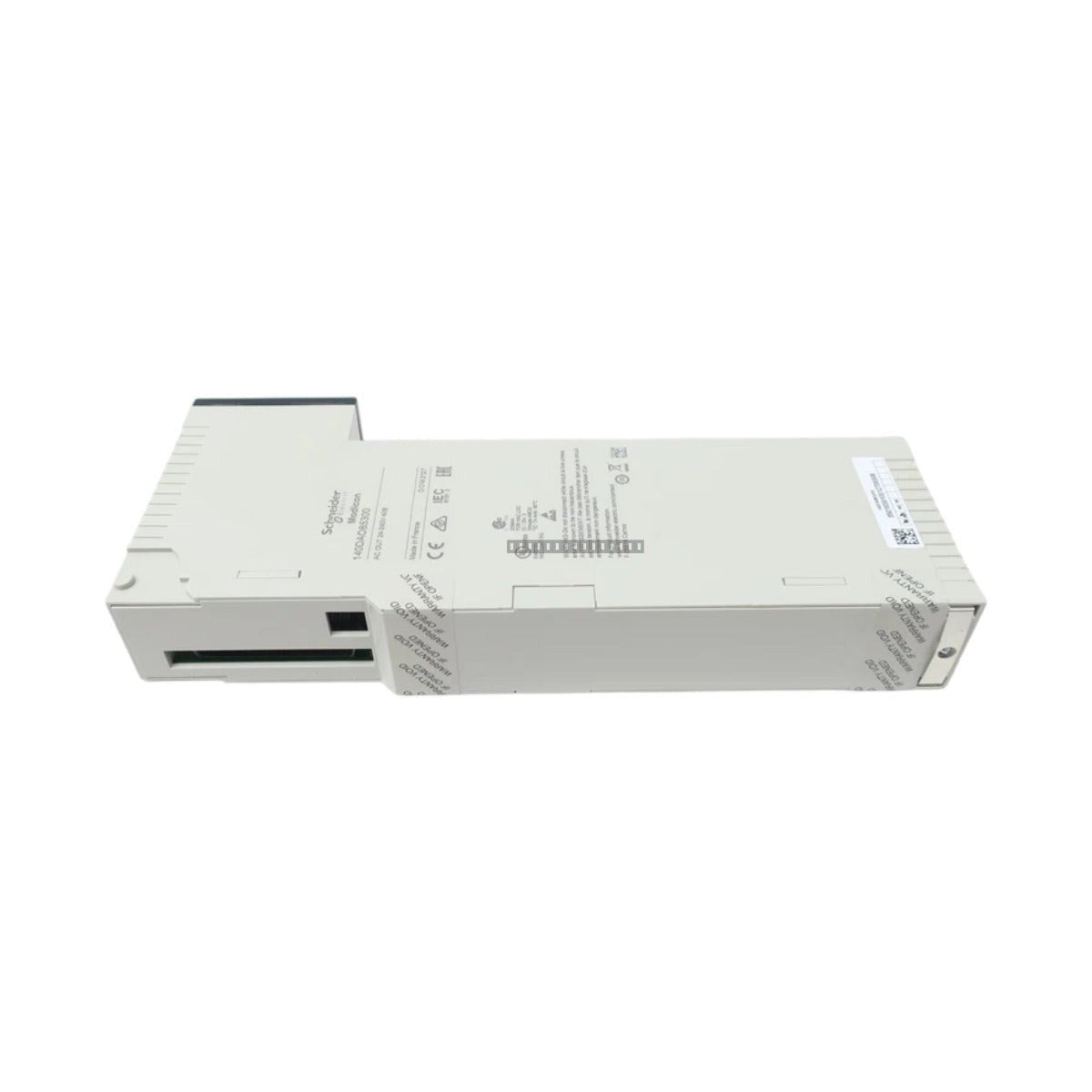

وحدة شنايدر إلكتريك 140DVO85300C هي وحدة إخراج منفصلة عالية الكثافة مصممة لمنصة أتمتة Modicon Quantum. صُممت هذه الوحدة للبيئات الصناعية الصعبة، وتوفر 32 قناة إخراج قادرة على تشغيل الأجهزة الميدانية مثل الملفات اللولبية والمرحلات والمؤشرات. تتميز الوحدة بطلاء عازل لضمان التشغيل الموثوق به في البيئات المعرضة للرطوبة والملوثات الكيميائية والأجواء المسببة للتآكل. وتوفر عزلًا غلفانيًا ومراقبة في الوقت الفعلي لحماية المعالج المركزي من أعطال الجانب الميداني، مما يقلل بشكل كبير من وقت تعطل النظام.
الميزات
32 قناة إخراج منفصلة للتحكم عالي الكثافة.
طلاء عازل لحماية معززة ضد الظروف البيئية القاسية.
عزل غلفاني بين مخرجات الحقل واللوحة الخلفية.
صهر إلكتروني نشط لعزل أعطال القناة بشكل مستقل.
مصفوفة LED مدمجة لتشخيص حالة الاتصال والطاقة ومنطق القناة الفردية في الوقت الفعلي.
مصممة للتوافق مع بنية اللوحة الخلفية Modicon Quantum.
التطبيقات
تعتبر هذه الوحدة مناسبة للتطبيقات الصناعية الحرجة بما في ذلك تكرير النفط والغاز، وتوليد الطاقة، وعمليات التعدين المعدنية حيث يتطلب الأمر تحكمًا موثوقًا في الإشارات الرقمية.
المواصفات الفنية
العلامة التجارية
شنايدر إلكتريك
الموديل
140DVO85300C
السلسلة
Modicon Quantum
القنوات
32 مخرجًا
الجهد الاسمي
24 VDC
نطاق الجهد
10 إلى 30 VDC
الحد الأقصى للتيار لكل قناة
0.5 أمبير
الحد الأقصى للتيار لكل وحدة
16 أمبير
جهد العزل
500 VDC (قناة إلى لوحة خلفية)
تبديد الطاقة
6 واط نموذجي
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
درجة حرارة التخزين
-40 إلى 85 درجة مئوية
الرطوبة
0 إلى 95 في المائة غير متكثفة
إرشادات التثبيت
تأكد من فصل طاقة النظام قبل تثبيت أو إزالة الوحدة من لوحة Quantum الخلفية.
تعامل مع الوحدة باستخدام ممارسات آمنة من التفريغ الكهربائي الساكن (ESD) لمنع تلف المكونات الإلكترونية الداخلية.
تأكد من أن الوحدة مثبتة بالكامل في فتحة الرف للحفاظ على اتصال اللوحة الخلفية بشكل صحيح.
تحقق من أن طاقة المجال الخارجية ضمن النطاق المحدد من 10 إلى 30 فولت تيار مستمر قبل تنشيطها.
قم بتوجيه أسلاك المجال بعيدًا عن مصادر التداخل الكهرومغناطيسي العالية لتقليل تداخل الإشارة.
تأكد من التهوية الكافية في خزانة التحكم للحفاظ على درجات حرارة التشغيل ضمن النطاق من 0 إلى 60 درجة مئوية.
الأسئلة الشائعة
هل تتطلب هذه الوحدة طلاء عازلاً؟ نعم، يأتي 140DVO85300C بشكل قياسي مع طلاء عازل للحماية من البيئات الصناعية المسببة للتآكل.
ما هي السعة القصوى للتيار؟ تدعم الوحدة ما يصل إلى 0.5 أمبير لكل قناة، وبحد أقصى إجمالي للتيار للوحدة يبلغ 16 أمبير.
كيف يتم التعامل مع الأعطال؟ تتميز الوحدة بصهر إلكتروني نشط يقوم بعزل القنوات المعيبة بشكل مستقل، مما يسمح للمخرجات المتبقية بمواصلة العمل.
