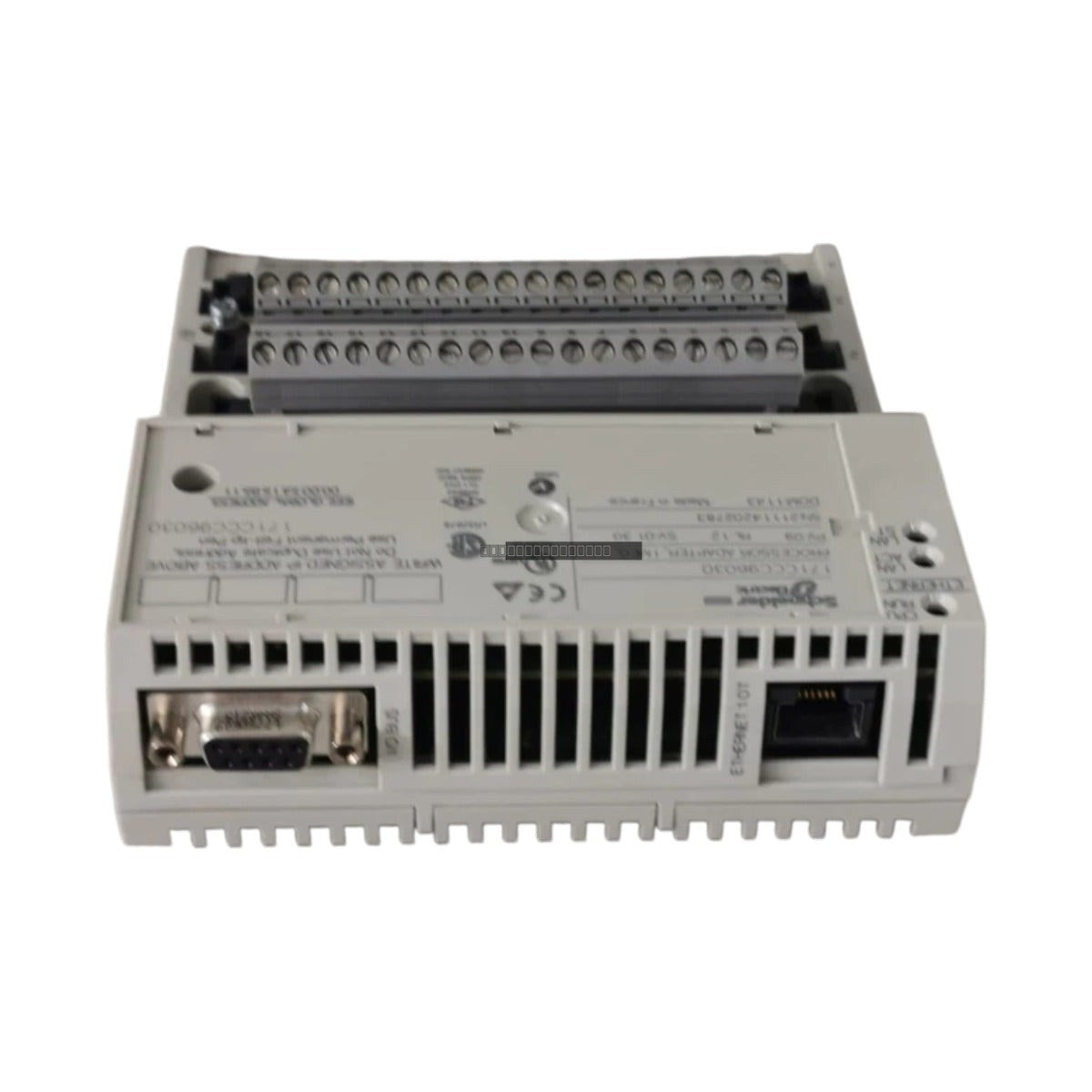

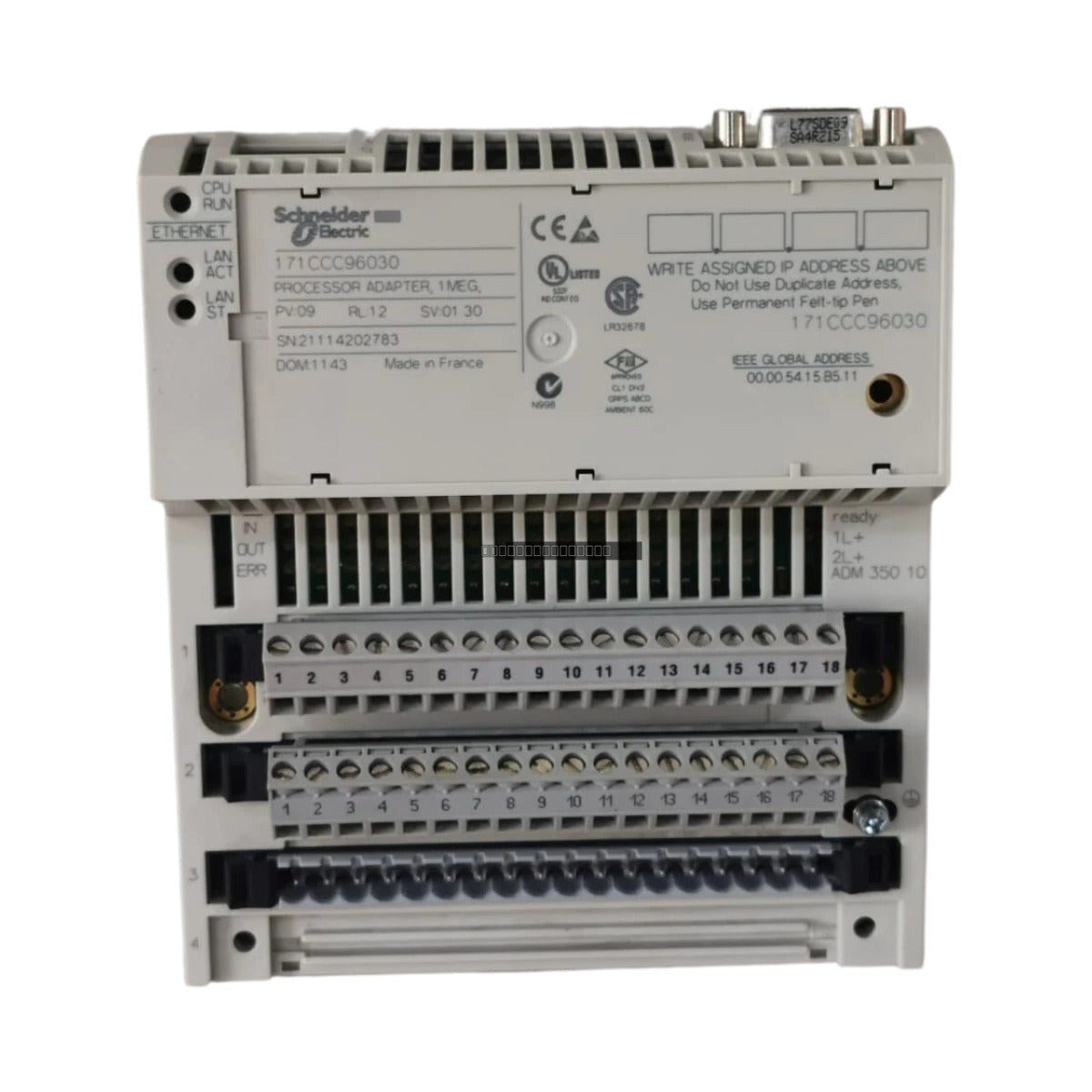

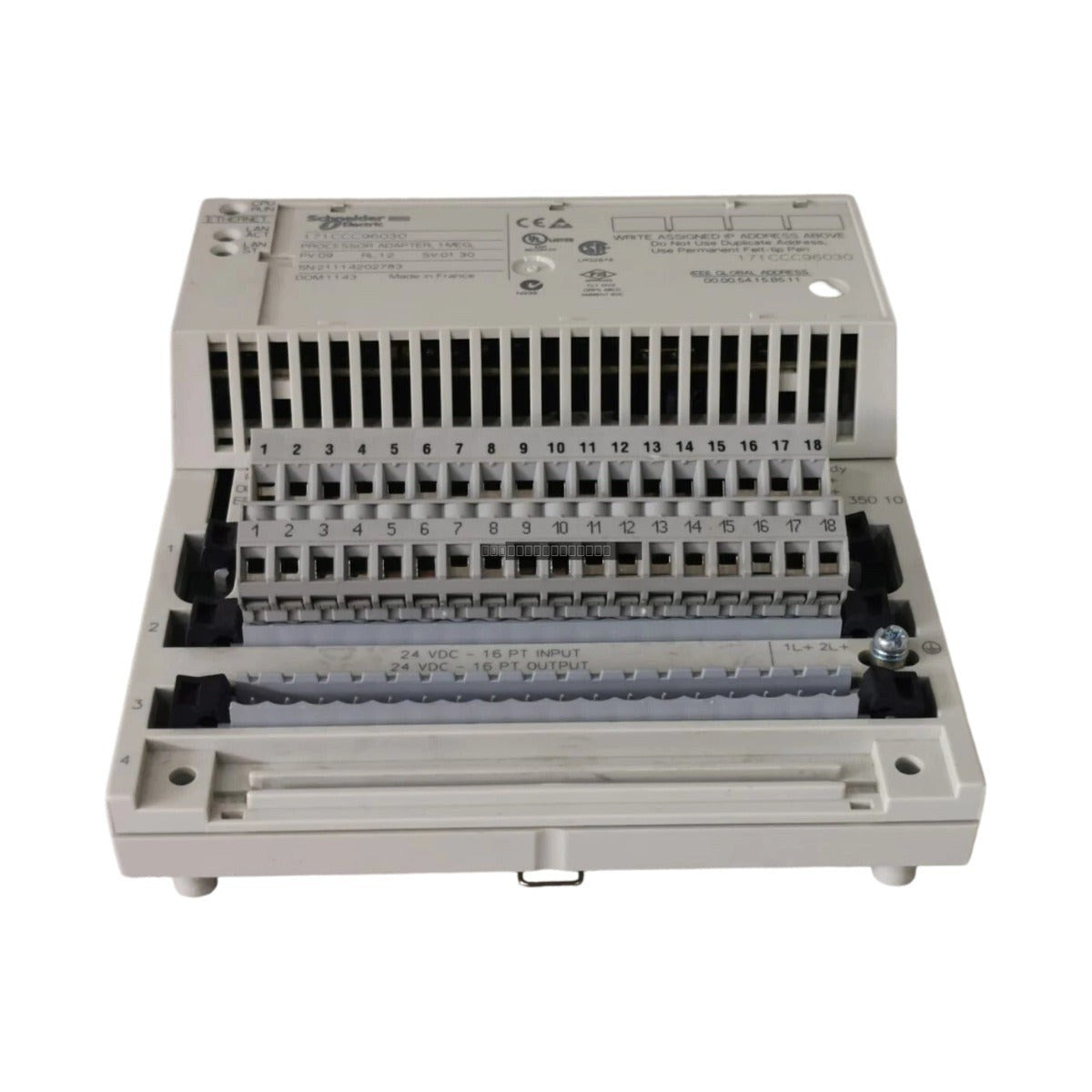

الموديل 171CCC96030 هو محول معالج M1E عالي الكفاءة مصمم لبنية الأتمتة الموزعة Modicon Momentum من شنايدر إلكتريك. تتكامل هذه الوحدة بسلاسة مع قواعد الإدخال/الإخراج القياسية لتنفيذ منطق التحكم وإدارة توجيه البيانات. من خلال الاستفادة من إطار العمل Transparent Ready، فإنه يوفر اتصال Ethernet TCP/IP مباشر، مما يتيح الحصول على البيانات الفعال ومزامنة الشبكة في البيئات الصناعية الصعبة مثل توليد الطاقة والنفط والغاز والتعدين.
الميزات
منفذ إيثرنت مدمج بسرعة 10/100 ميجابت في الثانية للوصول إلى خادم الويب Modbus TCP/IP وHTTP.
خادم ويب مدمج للتشخيص عن بعد ومراقبة النظام.
يدعم ما يصل إلى 4 اتصالات TCP متزامنة لواجهة المستخدم الرسومية (HMI) والبرمجة والاتصال من نظير إلى نظير.
منفذ تسلسلي مخصص RS485 لاتصال Modbus RTU/ASCII رئيسي أو تابع.
مجموعة شاملة من مؤشرات LED للتشخيص لمراقبة الحالة في الوقت الفعلي (تشغيل، خطأ، حالة الشبكة المحلية، الإدخال/الإخراج).
تصميم مدمج للتركيب المباشر على قواعد الإدخال/الإخراج Modicon Momentum.
التطبيقات
تم تصميم محول المعالج هذا لتطبيقات التحكم الموزعة التي تتطلب اتصالات عالية السرعة ومعالجة محلية. يتم نشره عادةً في وحدات الطرفية البعيدة (RTUs) وأنظمة التحكم الآلي في العمليات وبنيات الإدخال/الإخراج الموزعة التي تتطلب تكاملاً سلسًا مع شبكات المصانع القائمة على الإيثرنت.
المواصفات الفنية
الموديل
171CCC96030
نوع المعالج
RISC خاص
ذاكرة تطبيق المستخدم
180 كيلو بايت RAM
واجهة الإيثرنت
1 × RJ45 (10/100 Base-TX)
واجهة تسلسلية
1 × RS485 (Modbus RTU/ASCII)
استهلاك الطاقة
2.5 واط عند 5 فولت تيار مستمر
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
درجة حرارة التخزين
-40 إلى 85 درجة مئوية
الرطوبة النسبية
5% إلى 95% (غير مكثفة)
درجة الحماية
IP20
إرشادات التثبيت
تأكد من فصل الطاقة عن قاعدة الإدخال/الإخراج قبل تثبيت أو إزالة محول المعالج.
