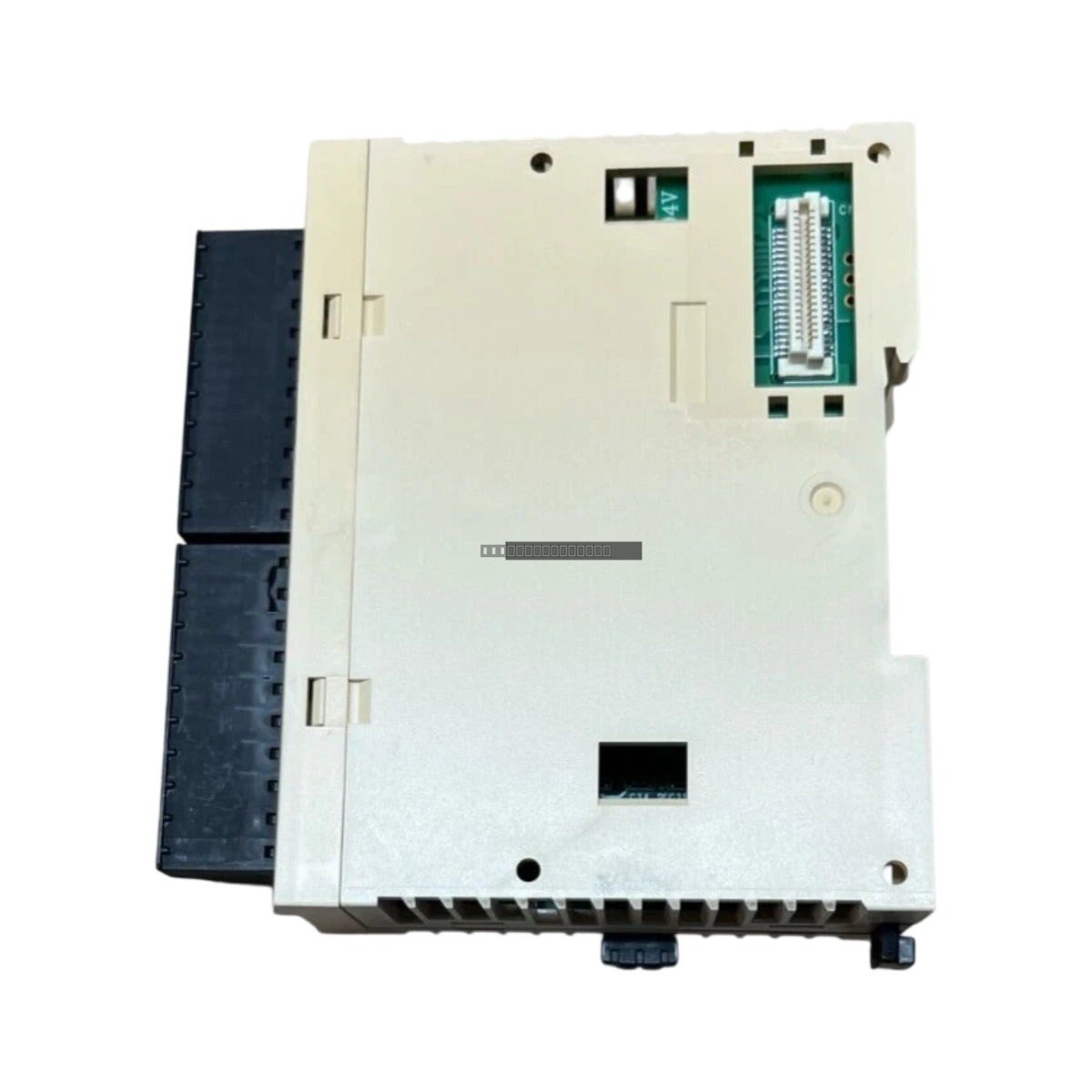

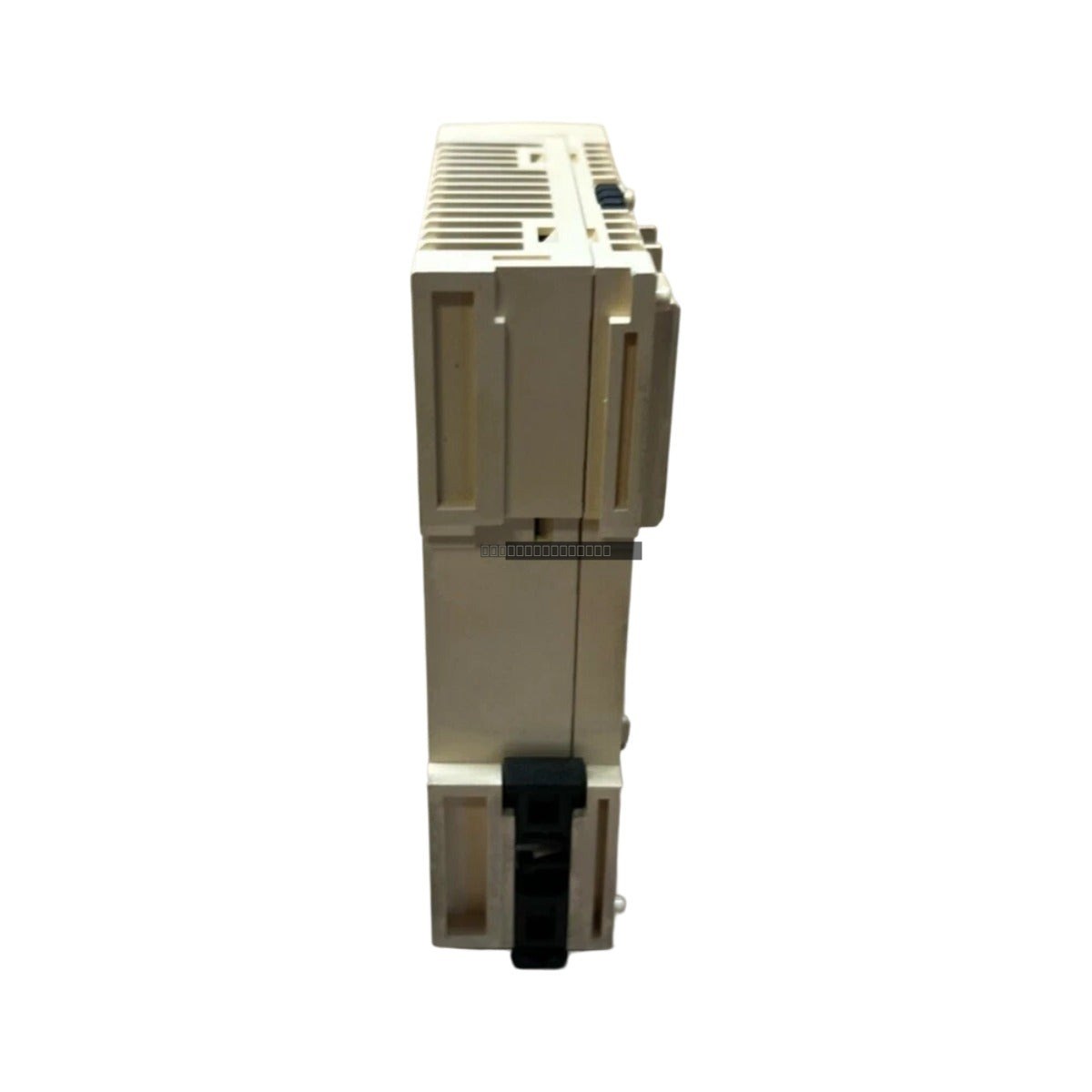

وحدة Schneider Electric TM2DDI16DT هي وحدة إدخال منفصلة ذات 16 قناة مصممة للاندماج مع أنظمة التحكم المنطقي القابلة للبرمجة Modicon M238 و Twido. توفر وحدة التوسع هذه اكتسابًا موثوقًا للحالة الرقمية، وتكتشف الإمكانات الثنائية الميدانية وتسجل حالات القنوات عبر شبكة الهيكل المنطقي الداخلي. وهي مصممة للبيئات الصناعية التي تتطلب مراقبة دقيقة ومحددة للمدخلات/المخرجات.
توسيع كثافة الإدخال/الإخراج المتحكم بها بواسطة الأجهزة لتقليل تأخر التنفيذ.
عزل 500 فولت RMS بين المدخلات الميدانية ودوائر المنطق الداخلية.
مصممة للتوافق السلس مع ملفات تعريف البرامج الثابتة لوحدات التحكم Modicon M238 و Twido.
عامل شكل مدمج مناسب لتخطيطات خزانة التحكم عالية الكثافة.
التطبيقات
تُستخدم هذه الوحدة عادةً في بيئات التصنيع الآلي، والتحكم في العمليات، وأتمتة الآلات حيث تتطلب التبديل عالي التردد والمراقبة الموثوقة للمدخلات الرقمية. وهي بمثابة مكون توسيع أساسي لزيادة سعة الإدخال/الإخراج في بنيات التحكم القائمة على Modicon.
المواصفات الفنية
المعلمة
المواصفة
الموديل
TM2DDI16DT
العلامة التجارية
شنايدر إلكتريك
قنوات الإدخال
16 مدخلًا منفصلاً
جهد الإدخال
24 فولت تيار مستمر (مغذى/مصدر)
تيار الإدخال
7 مللي أمبير لكل قناة
استهلاك الطاقة
25 مللي أمبير عند 5 فولت تيار مستمر (داخلي) / 40 مللي أمبير عند 24 فولت تيار مستمر (خارجي)
العزل
500 فولت RMS (من الميدان إلى المنطق)
درجة حرارة التشغيل
-10 إلى 55 درجة مئوية
إرشادات التثبيت
عزل الطاقة: افصل دائمًا طاقة التشغيل قبل تثبيت الوحدة أو إزالتها. لا يدعم التوصيل السريع وقد يسبب أعطالًا في وحدة التحكم.
التركيب: ثبت الوحدة على سكة DIN متماثلة مقاس 35 مم باستخدام مشبك التثبيت الميكانيكي المدمج لضمان الاستقرار ضد الاهتزاز.
الأسلاك: قم بإنهاء أسلاك المجال باستخدام كتلة الأطراف اللولبية القابلة للإزالة. تأكد من الفصل المادي بين أسلاك الإشارة وخطوط التيار المتردد عالية الجهد للتخفيف من التداخل الكهرومغناطيسي (EMI).
الإدارة الحرارية: حافظ على خلوص كافٍ فوق الوحدة وأسفلها لتسهيل الحمل الحراري الطبيعي والتبريد.
الأسئلة الشائعة
س: هل يدعم TM2DDI16DT إجراءات التوصيل المباشر والتبديل السريع؟ ج: لا. تتطلب واجهات ناقل Modicon M238 و Twido عزلًا كاملًا لطاقة التشغيل قبل إزالة المكونات أو تركيبها.
س: ما هي معلمات عتبة المنطق للمدخلات؟ ج: يتم التعرف على حالة منطقية 1 (تشغيل) عند 15 فولت تيار مستمر أو أكثر (2.5 مللي أمبير كحد أدنى). تنتقل القناة إلى حالة منطقية 0 (إيقاف) عندما ينخفض الجهد إلى أقل من 5 فولت تيار مستمر أو ينخفض التيار إلى أقل من 1 مللي أمبير.
