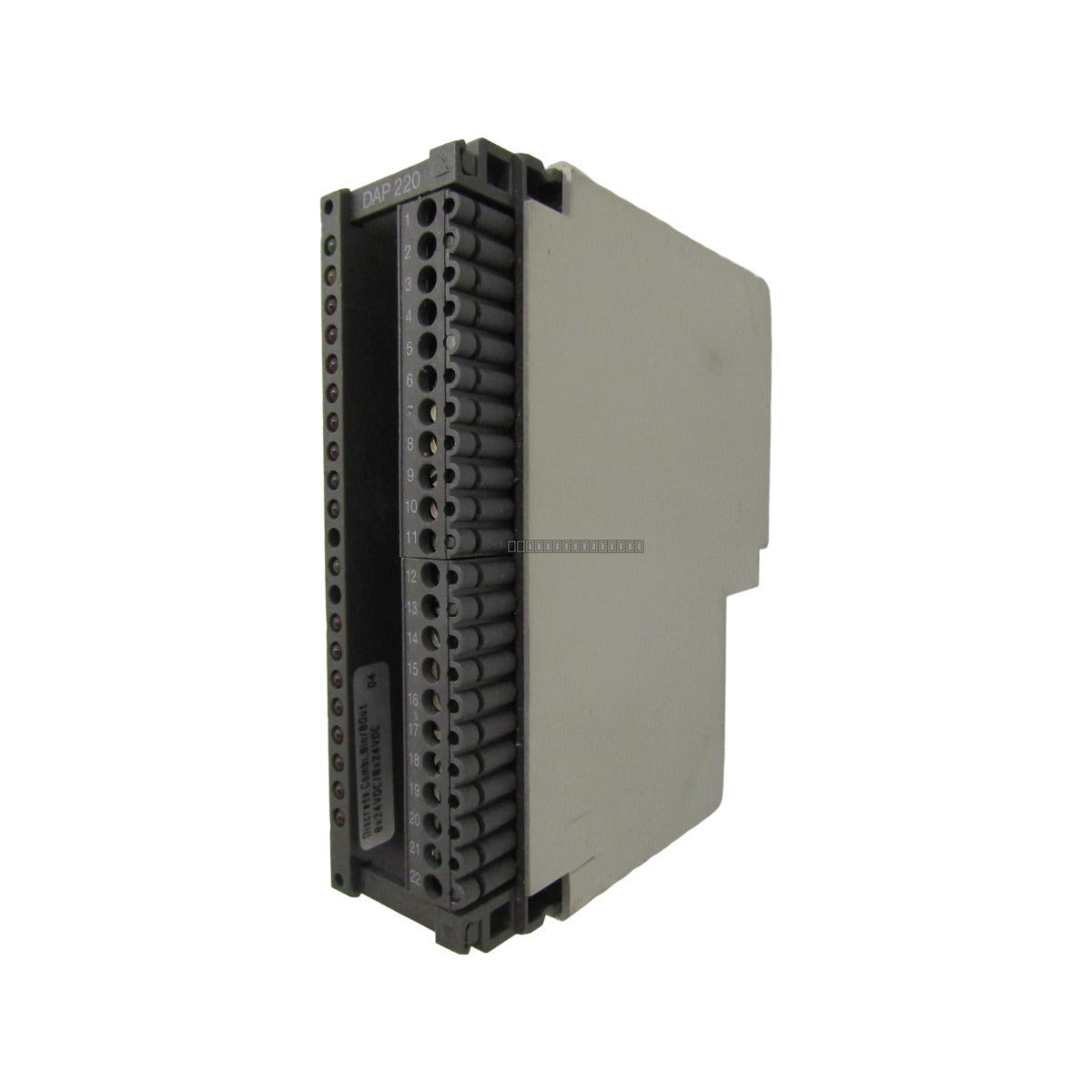

وحدة الإدخال/الإخراج المنفصلة Schneider Electric Modicon A120 ASBDAP220

الوصف

AS-BDAP-220 (ASBDAP220) هي وحدة واجهة إدخال/إخراج منفصلة مختلطة عالية الكثافة مصممة لسلسلة أتمتة Schneider Electric Modicon A120 القديمة. تدمج هذه الوحدة 8 قنوات إدخال منفصلة و 8 قنوات إخراج منفصلة في هيكل واحد مدمج، وتعمل بجهد اسمي 24 فولت تيار مستمر. تم تصميمها لإدارة الإشارات الرقمية من نقطة إلى نقطة، وتتبع مستشعر الموضع، والتحكم في مشغلات الصمامات في البيئات الصناعية الصعبة، بما في ذلك مصافي البترول، وتوليد الطاقة، ومرافق التعدين. من خلال دمج وظائف الإدخال/الإخراج، تعمل هذه الوحدة على تحسين مساحة اللوحة الخلفية، وتقليل زمن وصول البيانات، وتوفير عزل كهربائي قوي لحماية مكونات المعالج الأساسية من الأعطال الجانبية.

الميزات

• 8 مدخلات رقمية معزولة متوافقة مع معايير IEC 61131-2 Type 1.
• 8 مخرجات ترانزستور الحالة الصلبة محمية من الدائرة القصيرة (تكوين مصدر).
• ترشيح ممر منخفض للأجهزة على قنوات الإدخال للتخفيف من ارتداد التلامس.
• عزل غلفاني 1500 فولت تيار متردد بين ناقل Modicon A120 وأسلاك المجال.
• مصفوفة حالة LED مدمجة لنشاط اللوحة الخلفية، وأخطاء النظام، ومراقبة قنوات الإدخال/الإخراج الفردية.
• تكوين منطق إيجابي لكل من المدخلات والمخرجات.

التطبيقات

يتم نشر هذه الوحدة عادةً في أنظمة التحكم في العمليات التي تتطلب إدخال/إخراج رقميًا مدمجًا وموثوقًا من أجل:

• تسلسلات التحكم في الصمامات والمحركات.
• مراقبة مفاتيح التقارب والحد.
• تغذية راجعة للحالة الرقمية لمراكز التحكم في المحركات.
• الأتمتة المنفصلة للأغراض العامة في البيئات الصناعية القاسية.

المواصفات الفنية

إرشادات التثبيت

• تأكد من فصل طاقة حامل Modicon A120 قبل تثبيت الوحدة أو إزالتها لمنع التلف الكهربائي.
• قم بتركيب الوحدة بإحكام في فتحة الحامل المخصصة، مع التأكد من تثبيت موصل اللوحة الخلفية بشكل صحيح.
• استخدم كابلات محمية للإدخال/الإخراج الميداني لتقليل تداخل EMI، خاصة في البيئات عالية الضوضاء.
• تحقق من أن مصادر الطاقة الميدانية ضمن نطاق 19.2 إلى 30 فولت تيار مستمر قبل التشغيل.
• تأكد من التهوية الكافية حول الوحدة للحفاظ على درجات حرارة التشغيل ضمن نطاق 0 إلى 60 درجة مئوية.
• اتبع إجراءات التعامل القياسية مع التفريغ الكهروستاتيكي (ESD) عند لمس الدوائر الداخلية أو الموصلات.

الأسئلة الشائعة

ما هي الوظيفة الأساسية لوحدة ASBDAP220؟

ASBDAP220 هي وحدة إدخال/إخراج مختلطة لسلسلة Modicon A120، توفر 8 مدخلات و 8 مخرجات لربط الأجهزة الميدانية مثل المستشعرات والمحركات باللوحة الخلفية لوحدة التحكم المنطقية القابلة للبرمجة (PLC).

هل تتطلب هذه الوحدة طاقة خارجية؟

نعم، تتطلب الوحدة مصدر طاقة 24 فولت تيار مستمر لدوائر الإدخال/الإخراج الجانبية، بينما يتم تشغيل المنطق الداخلي عبر ناقل اللوحة الخلفية.

ما نوع المخرجات التي تتميز بها هذه الوحدة؟

تتميز بـ 8 مخرجات ترانزستور الحالة الصلبة مكونة كمصدر (منطق إيجابي) مع حماية إلكترونية من الدائرة القصيرة وإعادة ضبط تلقائية.
