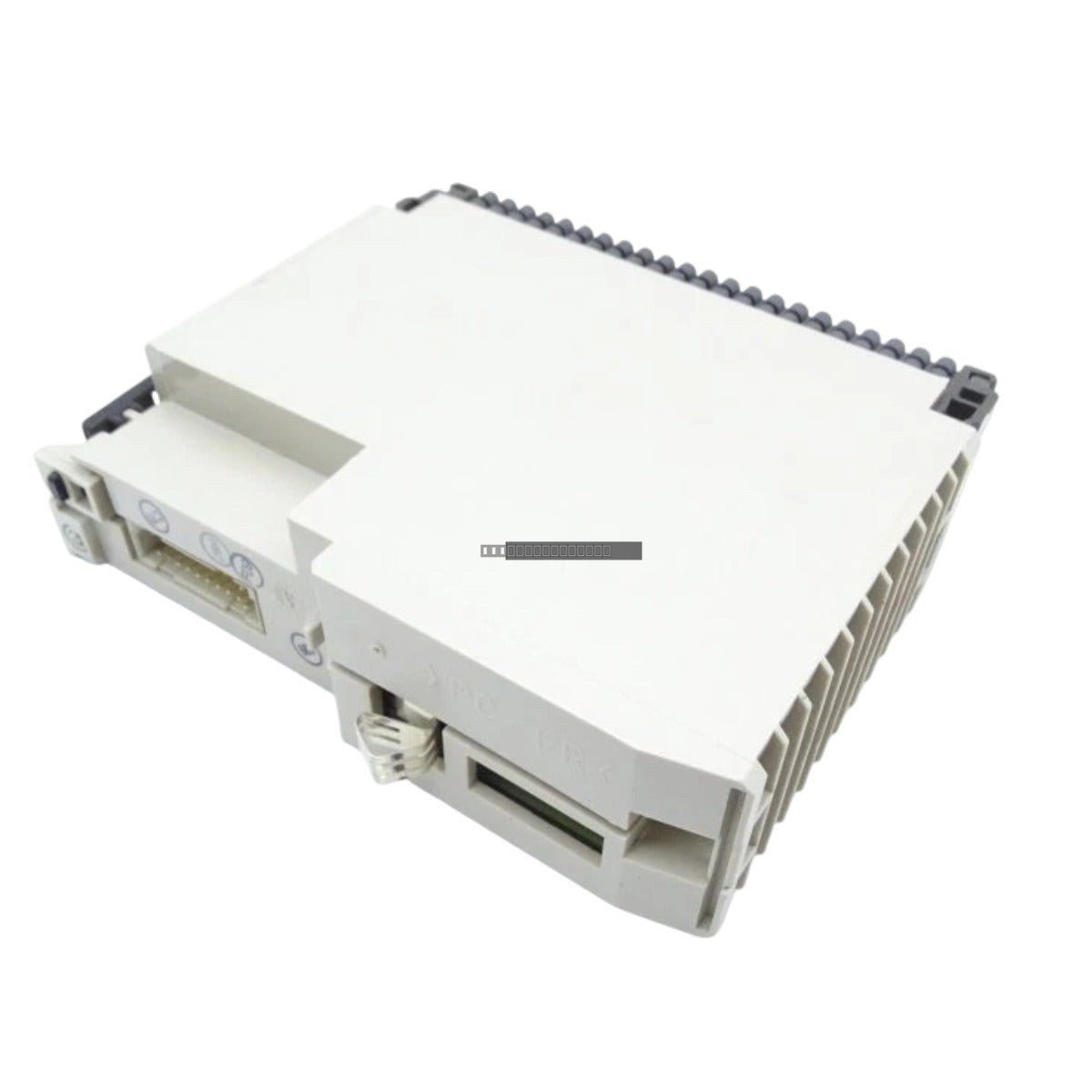

وحدة Schneider Electric ASBDAP218 هي وحدة خرج عالية الأداء مصممة لنظام الإدخال/الإخراج الموزع Advantys STB. تم تصميم هذه الوحدة للتحكم في المشغلات والمرحلات والأحمال الصناعية الأخرى بموثوقية عالية. وهي تتميز بستة عشر قناة خرج تيار متردد مستقلة، توفر كل منها عزلًا كهربائيًا لضمان التشغيل الآمن والمستقر داخل بيئات الأتمتة المعقدة.
الميزات
ستة عشر نقطة خرج تيار متردد مستقلة.
نطاق واسع لجهد التشغيل: من 24 فولت تيار متردد إلى 230 فولت تيار متردد.
تيار خرج مستمر 0.5 أمبير لكل قناة.
عزل كهربائي متكامل من قناة إلى قناة ومن قناة إلى ناقل.
تصميم آمن من الفشل: تعود المخرجات إلى حالة إيقاف آمنة تلقائيًا عند فقدان الطاقة.

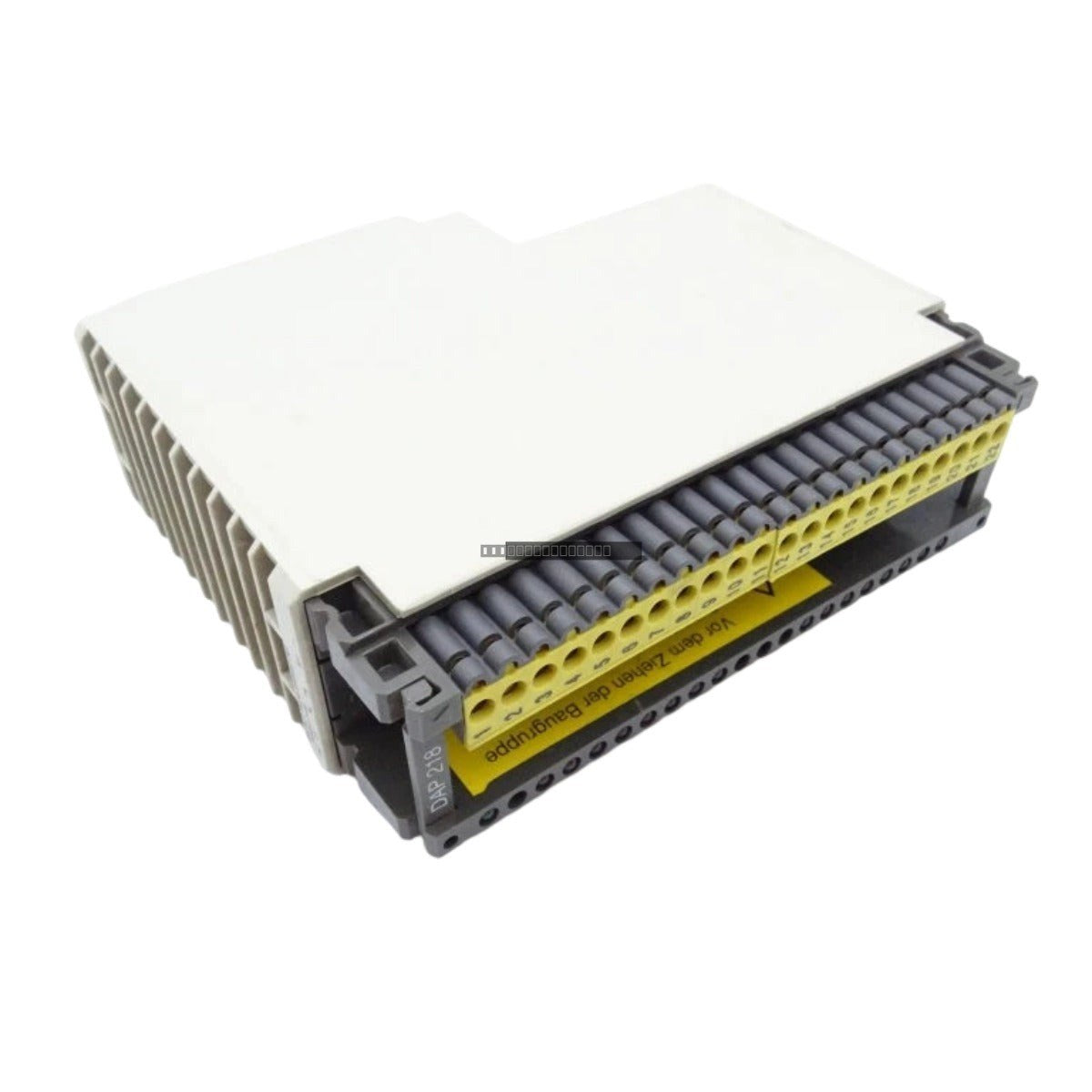

كتلة طرفية لولبية قابلة للإزالة لسهولة توصيل الأسلاك والصيانة في الموقع.
التطبيقات
تُستخدم هذه الوحدة عادةً في أنظمة الأتمتة الصناعية لتبديل أحمال التيار المتردد، والتحكم في الصمامات اللولبية، وبدء تشغيل المحركات، والموصلات داخل بنية Schneider Advantys STB.
المواصفات الفنية
الشركة المصنعة
Schneider Electric
النموذج
ASBDAP218
السلسلة
Advantys STB
عدد المخارج
16 نقطة
جهد الخرج
من 24 فولت تيار متردد إلى 230 فولت تيار متردد
تيار الخرج
0.5 أمبير لكل قناة
العزل
نعم (من قناة إلى قناة ومن قناة إلى ناقل)
واجهة الأسلاك
كتلة طرفية لولبية قابلة للإزالة
الوزن
0.3 كجم
إرشادات التثبيت
تأكد من تركيب قاعدة Advantys STB بشكل صحيح على سكة DIN قبل تثبيت الوحدة.
افصل دائمًا الطاقة عن نظام الإدخال/الإخراج قبل إدخال الوحدة أو إزالتها لمنع التلف الكهربائي.
استخدم مقاييس أسلاك مناسبة للكتلة الطرفية اللولبية لضمان توصيلات آمنة.
حافظ على ممارسات التأريض المناسبة لتقليل تداخل EMI/RFI في خزانة التحكم.
تأكد من التهوية الكافية حول الوحدة لمنع ارتفاع درجة الحرارة أثناء التشغيل المستمر.
