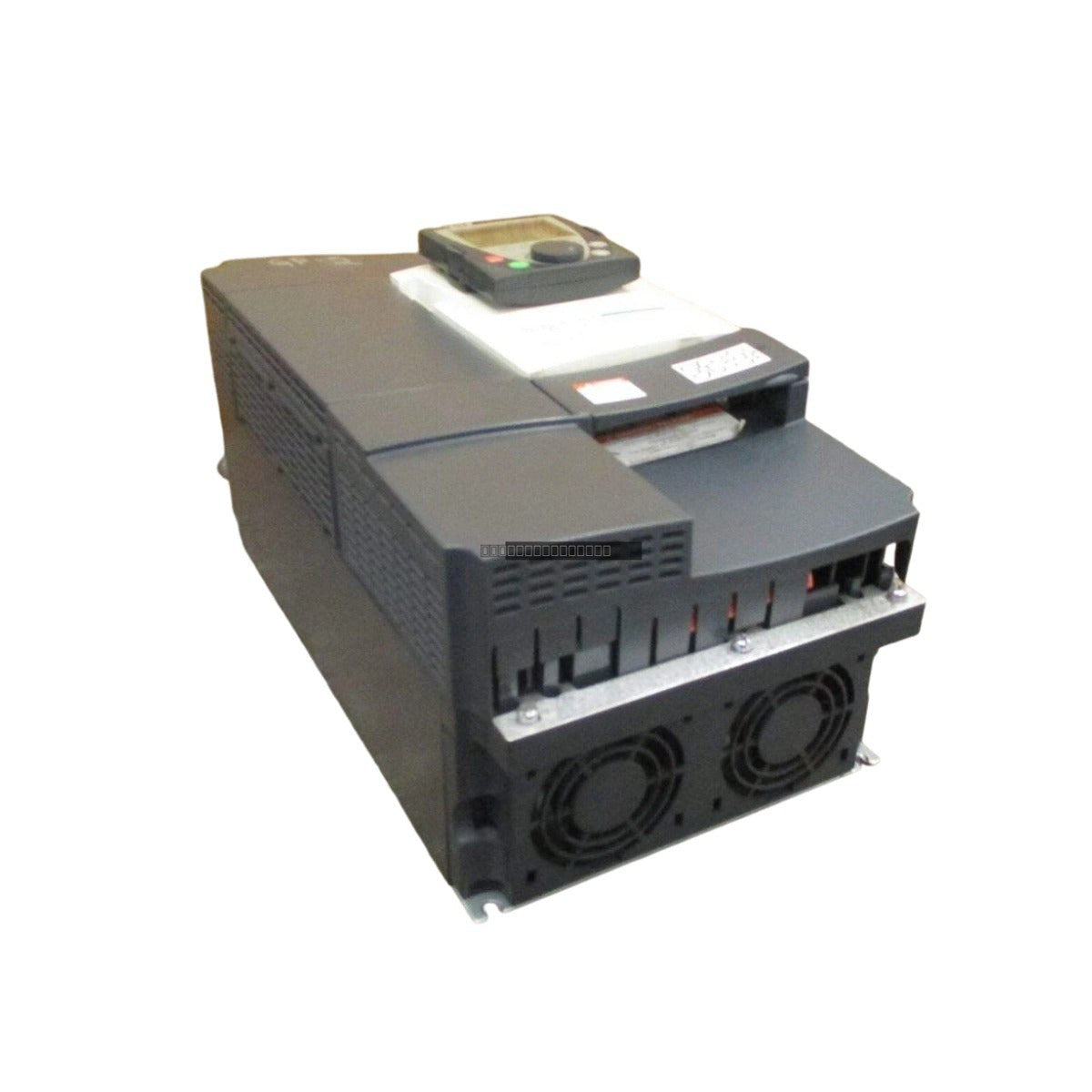

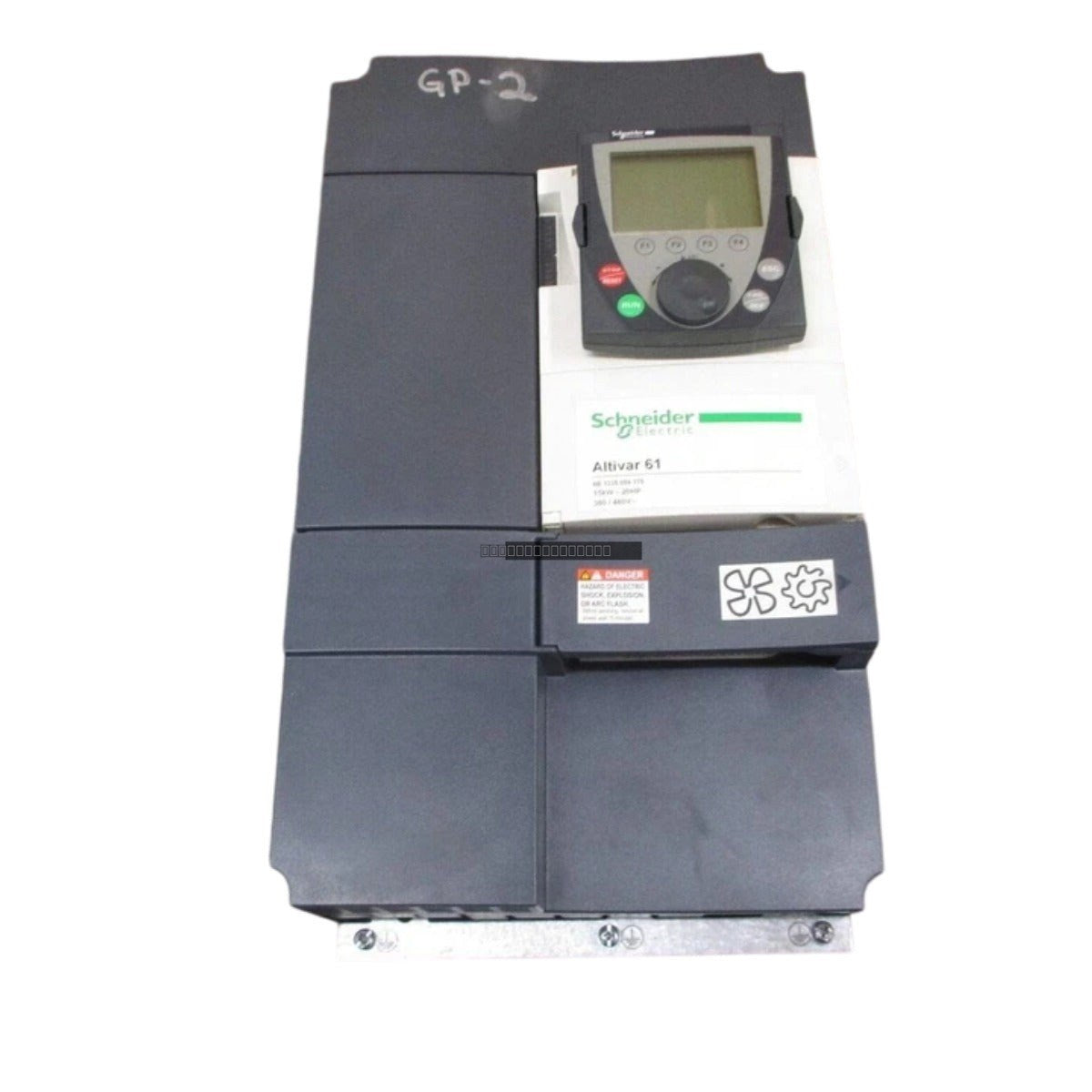

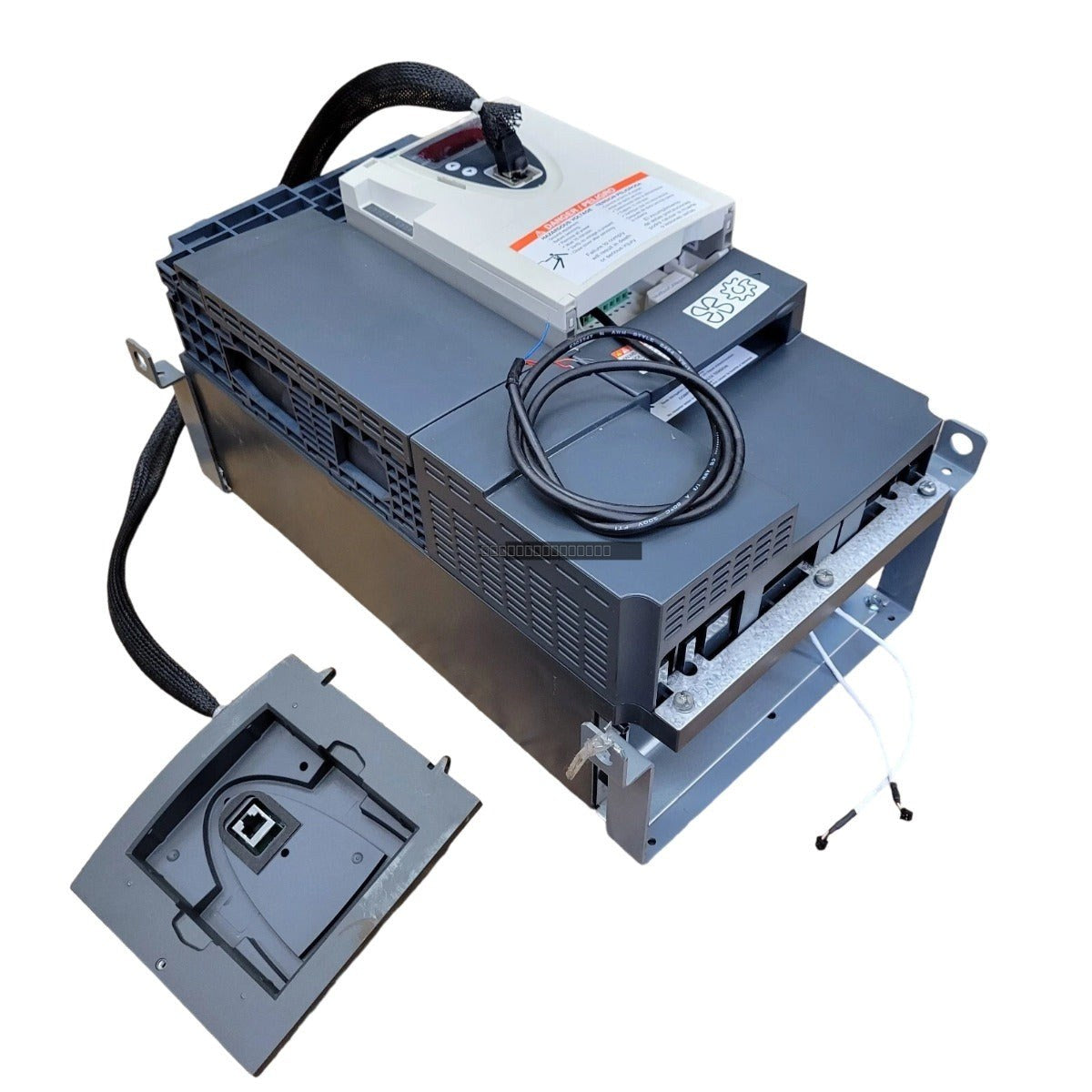

إن محرك شنايدر إلكتريك ألتيفار 61 ATV61HD15N4 هو محرك عالي الأداء متغير السرعة مصمم للتحكم الدقيق في المحركات في التطبيقات الصناعية. تم تصميم هذا المحرك ليكون موثوقًا وفعالًا، وهو مُحسَّن خصيصًا لأنظمة الضخ والتهوية، ويوفر ميزات تحكم متقدمة وتكاملًا سلسًا في شبكات الأتمتة الصناعية.
الميزات
مصمم لتطبيقات المحركات بقدرة 15 كيلو واط (20 حصان).
يدعم مصدر طاقة ثلاثي الأطوار يتراوح من 380 فولت إلى 480 فولت.
طرف رسومي مدمج للتكوين والمراقبة البديهية.
تصنيف حماية IP20 مناسب للتركيبات المثبتة في الخزانة.
ترشيح EMC مدمج لتقليل التداخل الكهرومغناطيسي في البيئات الحساسة.
التطبيقات
هذا المحرك مثالي لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، ومضخات الطرد المركزي، والمراوح، والضواغط حيث تكون كفاءة الطاقة والتحكم الدقيق في التدفق أو الضغط مطلوبين.
المواصفات الفنية
الموديل
ATV61HD15N4
المصنع
شنايدر إلكتريك
نطاق المنتج
ألتيفار 61
قوة التصنيف
15 كيلو واط / 20 حصان
جهد الإمداد
380-480 فولت تيار متردد (-15% إلى +10%)
أطوار الإمداد
3 أطوار
تصنيف العلبة
IP20
التطبيق
الضخ والتهوية
إرشادات التركيب
تأكد من تركيب المحرك في بيئة نظيفة وجافة وجيدة التهوية لمنع ارتفاع درجة الحرارة.
حافظ على خلوص كافٍ حول الوحدة كما هو محدد في دليل التركيب للسماح بتدفق الهواء المناسب.
تأكد من إحكام ربط جميع توصيلات الطاقة بإعدادات العزم المحددة لمنع القوس الكهربائي أو التوصيلات الرخوة.
تحقق من مطابقة جهد الإمداد لمواصفات المحرك قبل توصيل الطاقة.
افصل دائمًا مصادر الطاقة وقفلها قبل إجراء أي توصيلات أو صيانة.
استخدم كابلات محمية لتوصيلات المحرك لتقليل التداخل الكهرومغناطيسي.
قم بتأريض المحرك وفقًا للقوانين الكهربائية المحلية ومخطط تأريض الشركة المصنعة.
الأسئلة الشائعة
هل هذا المحرك مناسب للمحركات الصناعية الشاقة؟
تم تحسين ATV61HD15N4 خصيصًا لتطبيقات الضخ والتهوية. بالنسبة للآلات الصناعية عالية العزم أو الشاقة، يرجى الرجوع إلى ورقة بيانات المنتج للتأكد من أن تصنيف تيار المحرك يطابق التيار الكامل للحمل لمحركك.
هل تشتمل هذه الوحدة على واجهة تحكم؟
نعم، يأتي هذا الطراز مجهزًا بشاشة رسومية، مما يتيح سهولة ضبط المعلمات، والتشخيص، ومراقبة الحالة في الوقت الفعلي.
