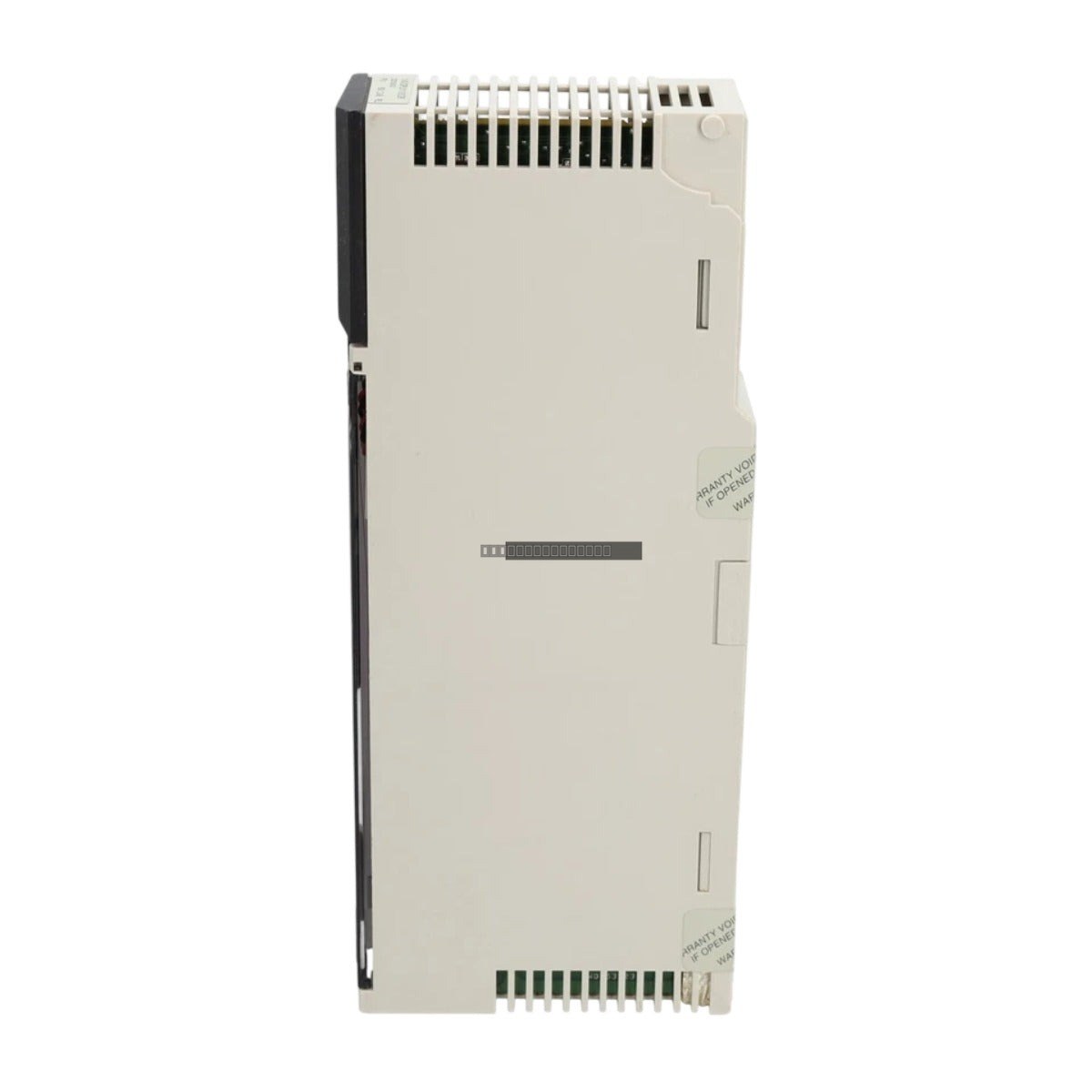

وحدة المعالجة المركزية Schneider Electric 140CPU11302R هي وحدة معالجة مركزية عالية الأداء مصممة لمنصة التشغيل الآلي Modicon Quantum. تم تصميم هذا المعالج لإدارة تنفيذ المنطق عالي السرعة، مما يوفر تحكمًا قويًا للتطبيقات الصناعية المعقدة بما في ذلك توليد الطاقة ومرافق معالجة المياه وخطوط التصنيع واسعة النطاق.
الميزات
معمارية معالج RISC 32 بت تعمل بسرعة 66 ميجاهرتز لمعالجة الأوامر بكفاءة.
ذاكرة وصول عشوائي (RAM) مدمجة بسعة 512 كيلوبايت مدعومة بالبطارية لتخزين البرامج وذاكرة وصول عشوائي (RAM) احتفاظية بسعة 256 كيلوبايت للبيانات.
سرعة تنفيذ عالية تبلغ 0.15 ميكروثانية لكل أمر منطقي (Boolean).
تتضمن منافذ اتصال مخصصة RS-232 و RS-485 لتوصيل Modbus و Modbus Plus.
تتميز بفتحة PCMCIA من النوع الثاني لتوسيع الذاكرة أو دمج بطاقة الاتصال.
متوافقة مع بيئات برامج البرمجة Concept و Unity Pro XL.
التطبيقات
يستخدم هذا المتحكم على نطاق واسع في البيئات الصناعية الحيوية التي تتطلب تحكمًا موثوقًا وحتميًا. تشمل التطبيقات النموذجية أنظمة التحكم الموزعة (DCS)، وأتمتة الآلات المعقدة، والتحكم في العمليات في الصناعات الثقيلة.
المواصفات الفنية
العلامة التجارية
شنايدر إلكتريك
الموديل
140CPU11302R
نوع المعالج
32-بت RISC (66 ميجاهرتز)
ذاكرة البرنامج
512 كيلوبايت RAM (مدعومة بالبطارية)
ذاكرة البيانات
256 كيلوبايت RAM (احتفاظية)
سرعة التنفيذ
0.15 ميكروثانية / تعليمات منطقية (Boolean)
الاتصالات
1 x RS-232 (Modbus)، 1 x RS-485 (Modbus Plus)
مدخل الطاقة
5 فولت تيار مستمر (عبر اللوحة الخلفية)
استهلاك الطاقة
7.5 واط (نموذجي)
بطارية احتياطية
140XCP90000 (ليثيوم 3 فولت)
إرشادات التركيب
تأكد من إيقاف تشغيل اللوحة الخلفية Quantum قبل إدخال أو إزالة وحدة المعالجة المركزية لمنع التلف الكهربائي.
يجب تثبيت الوحدة بإحكام في الفتحة المخصصة على رف Quantum لضمان الاتصال الصحيح باللوحة الخلفية.
استخدم حماية ESD مناسبة عند التعامل مع الوحدة لمنع تلف المكونات الداخلية الحساسة.
تأكد من تركيب البطارية الاحتياطية 140XCP90000 وأنها في حالة جيدة للحفاظ على الذاكرة الاحتفاظية أثناء دورات الطاقة.
وجه كابلات الاتصال بعيدًا عن خطوط الجهد العالي ومصادر التداخل الكهرومغناطيسي (EMI) للحفاظ على سلامة الإشارة.
الأسئلة الشائعة
ما هو البرنامج المطلوب لبرمجة وحدة المعالجة المركزية هذه؟ وحدة 140CPU11302R متوافقة مع برنامجي البرمجة Concept أو Unity Pro XL من شنايدر إلكتريك.
هل تتطلب هذه الوحدة بطارية؟ نعم، تستخدم بطارية ليثيوم 140XCP90000 بقوة 3 فولت للحفاظ على محتويات ذاكرة الوصول العشوائي (RAM) أثناء انقطاع التيار الكهربائي.
هل يمكنني توسيع ذاكرة هذا المعالج؟ نعم، تدعم فتحة PCMCIA المدمجة من النوع الثاني بطاقات ذاكرة SRAM (حتى 8 ميجابايت) و Flash للتخزين الموسع.
