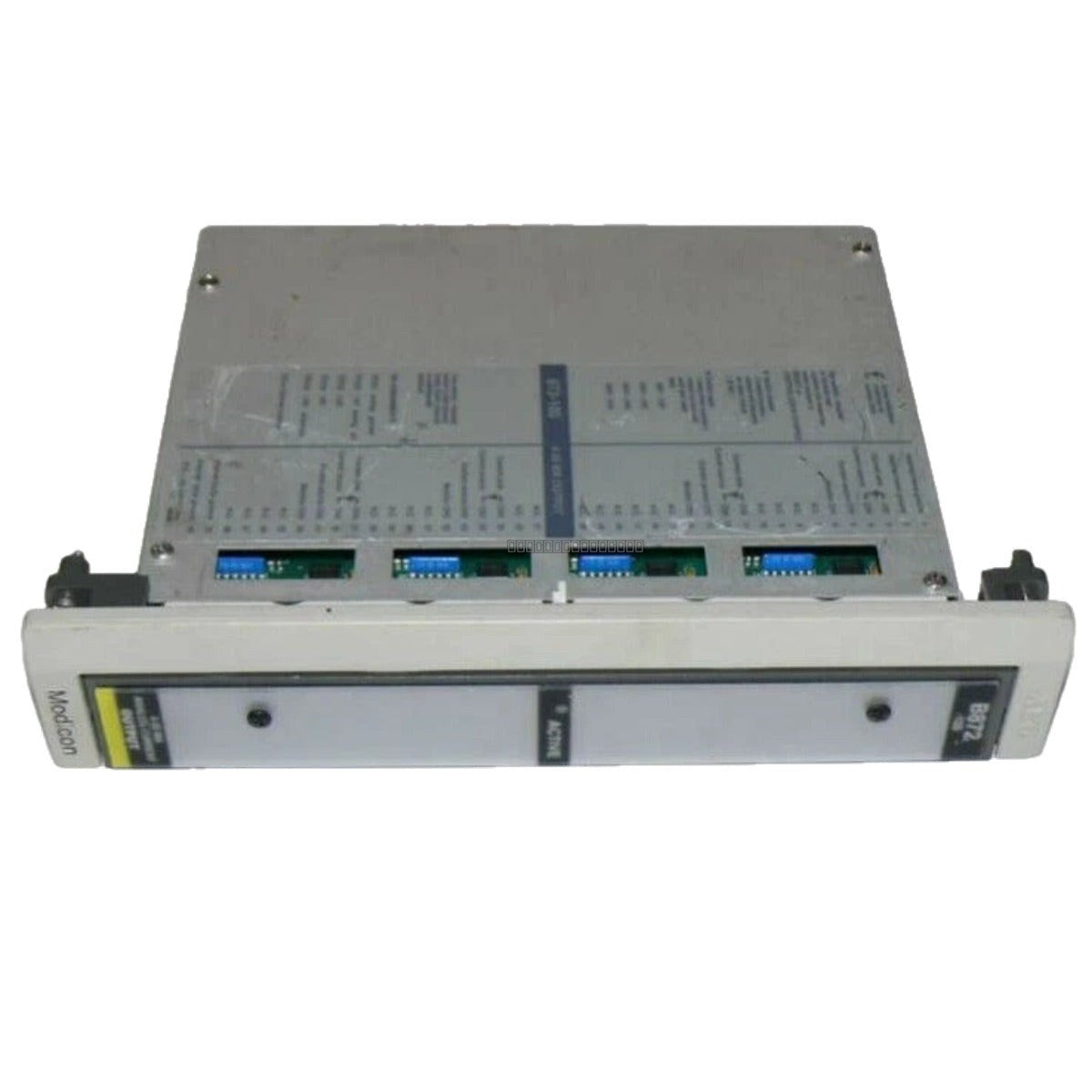

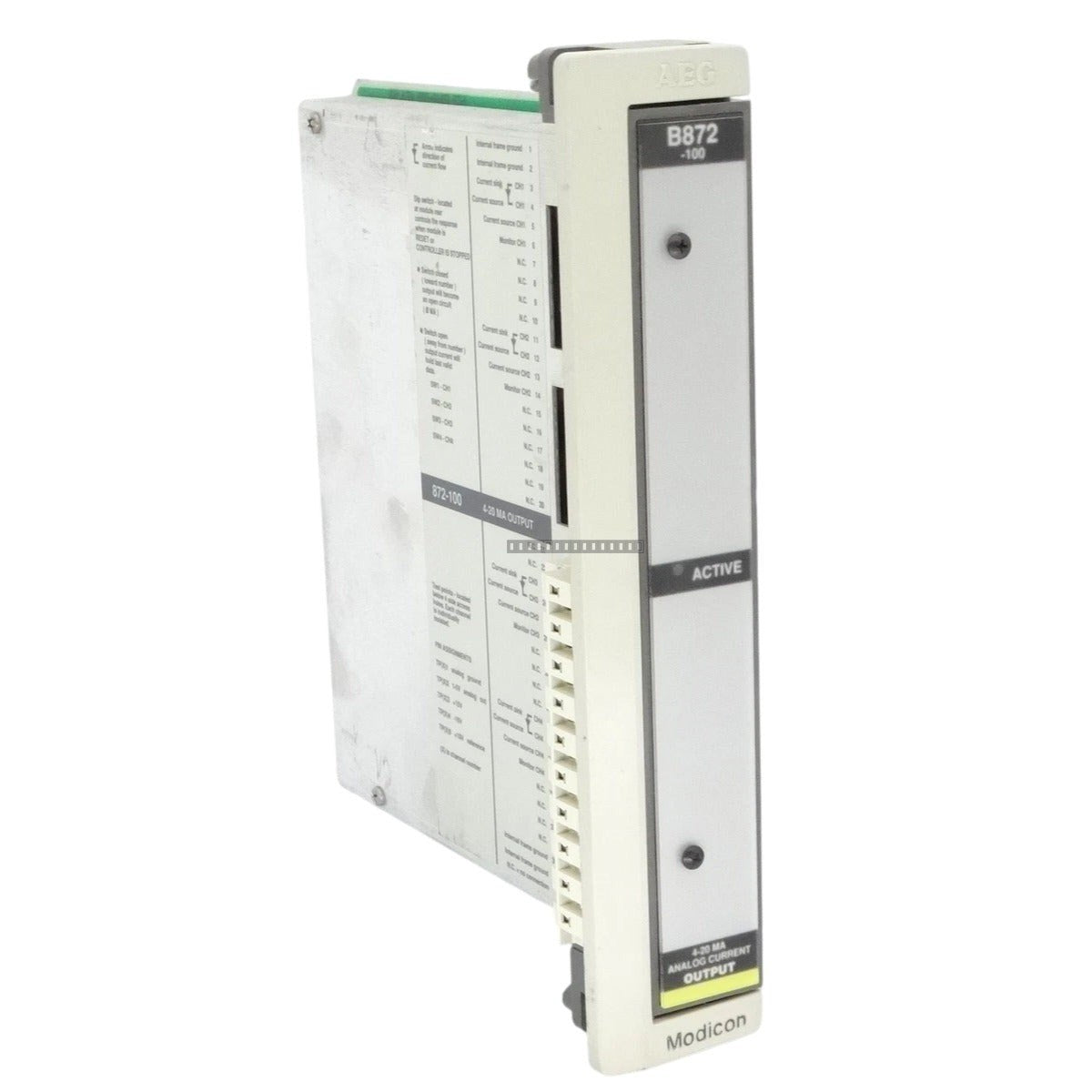

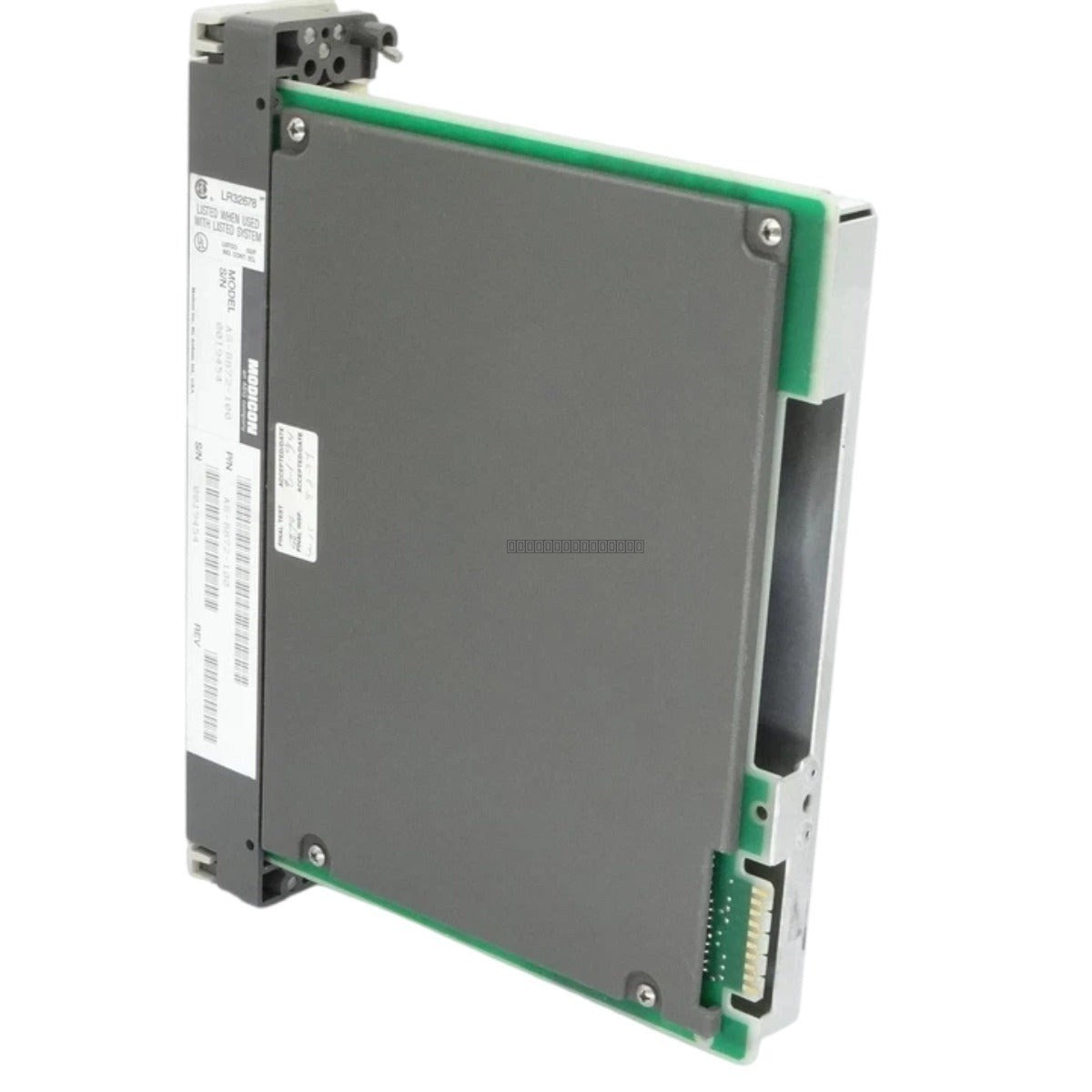

وحدة Schneider AS-B872-100 هي وحدة إخراج تناظرية عالية الأداء من السلسلة 800، مصممة للتحكم الدقيق في بيئات الأتمتة الصناعية. توفر هذه الوحدة أربع قنوات إخراج مستقلة، مصممة خصيصًا لدعم نطاق حلقة التيار القياسي من 4 إلى 20 مللي أمبير. بفضل تصميمها القوي القادر على التعامل مع جهد تغذية حلقة أقصى يبلغ 60 VDC، فإنها تتكامل بسلاسة مع مجموعة واسعة من بنى التحكم في العمليات.
تستخدم الوحدة دقة 12 بت لضمان إخراج إشارة عالي الدقة، مع الحفاظ على تصنيف دقة 0.1% من المقياس الكامل عند 25 درجة مئوية. يتم الحفاظ على خطيتها عند ± 1 LSB عبر نطاق درجة حرارة تشغيل من 0 إلى 60 درجة مئوية. صُممت AS-B872-100 للتطبيقات عالية السرعة، وتحقق أوقات تحديث أقل من 1 مللي ثانية عبر جميع القنوات الأربع، مما يضمن الحد الأدنى من التأخير في حلقات التحكم الحرجة.
الميزات
أربع قنوات إخراج تناظرية مستقلة.
نطاق إخراج قياسي من 4 إلى 20 مللي أمبير.
دقة 12 بت لتوليد إشارة دقيقة.
معالجة عالية السرعة مع وقت تحديث أقل من 1 مللي ثانية لجميع القنوات.
تصميم وحدة مدمجة ذات فتحة واحدة للاستخدام الفعال للمجموعة.
ملف تعريف استهلاك طاقة منخفض لتحسين الإدارة الحرارية.
تأكد من فصل طاقة النظام قبل إدخال الوحدة أو إزالتها من الرف.
تعامل مع الوحدة باستخدام احتياطات التفريغ الكهروستاتيكي (ESD) المناسبة لمنع تلف الدوائر الداخلية.
تأكد من أن الوحدة مثبتة بالكامل في الفتحة المخصصة لضمان اتصال اللوحة الخلفية بشكل صحيح.
وجه أسلاك الإشارة بعيدًا عن الكابلات عالية الجهد ومصادر التداخل الكهرومغناطيسي العالية للحفاظ على سلامة الإشارة.
تحقق من أن درجة حرارة التشغيل المحيطة تظل ضمن النطاق من 0 إلى 60 درجة مئوية وأن التهوية كافية لتجميع الرف.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لوحدة AS-B872-100؟ هذه وحدة إخراج تناظرية تستخدم لتحويل إشارات التحكم الرقمية من PLC إلى إشارات تيار 4-20 مللي أمبير لأجهزة المجال مثل المشغلات أو الصمامات أو المحددات.
هل تتطلب هذه الوحدة طاقة خارجية للحلقات؟ تدعم الوحدة جهد تغذية حلقة يصل إلى 60 VDC. تأكد من أن مصدر طاقة حلقة المجال لديك متوافق مع هذه المواصفات.
