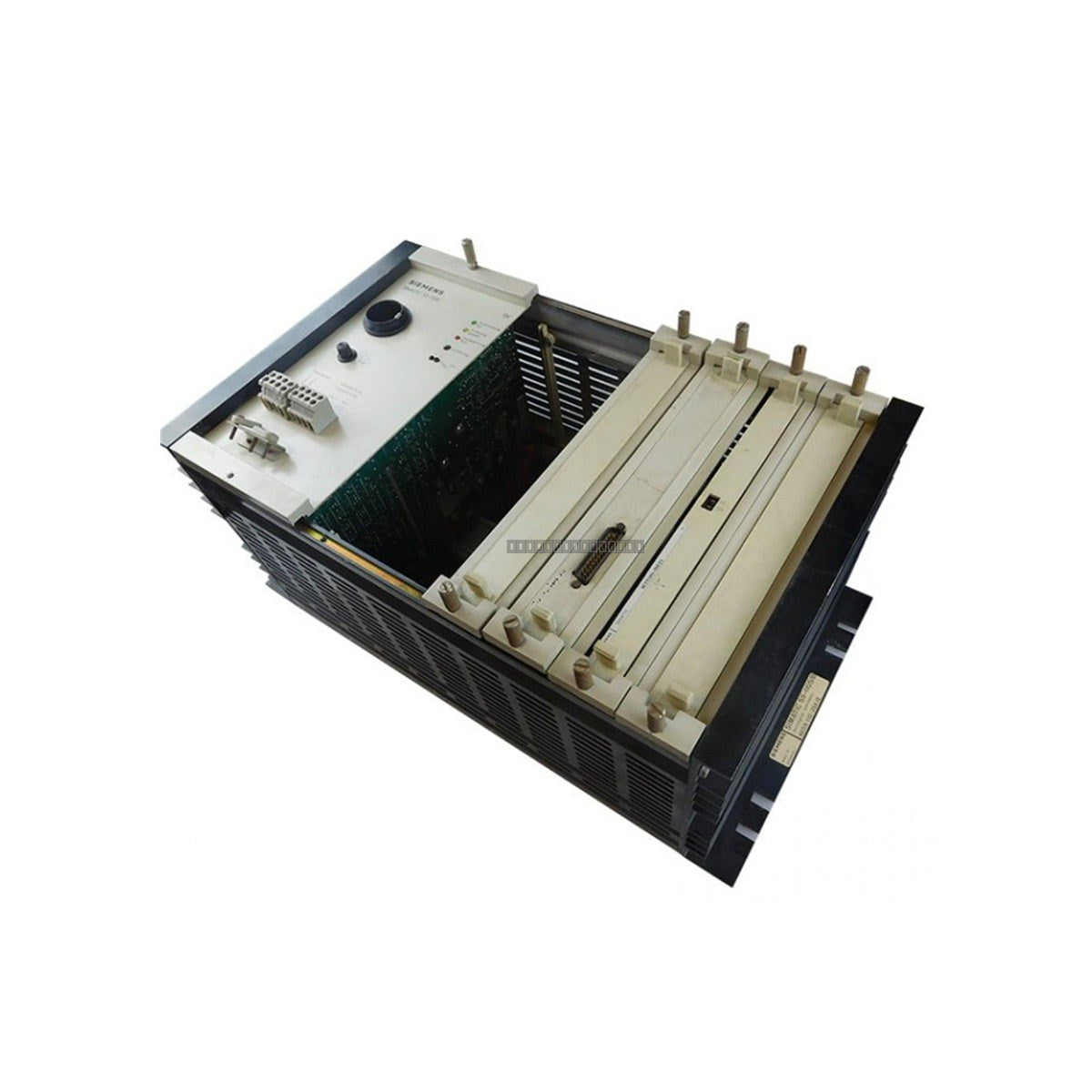

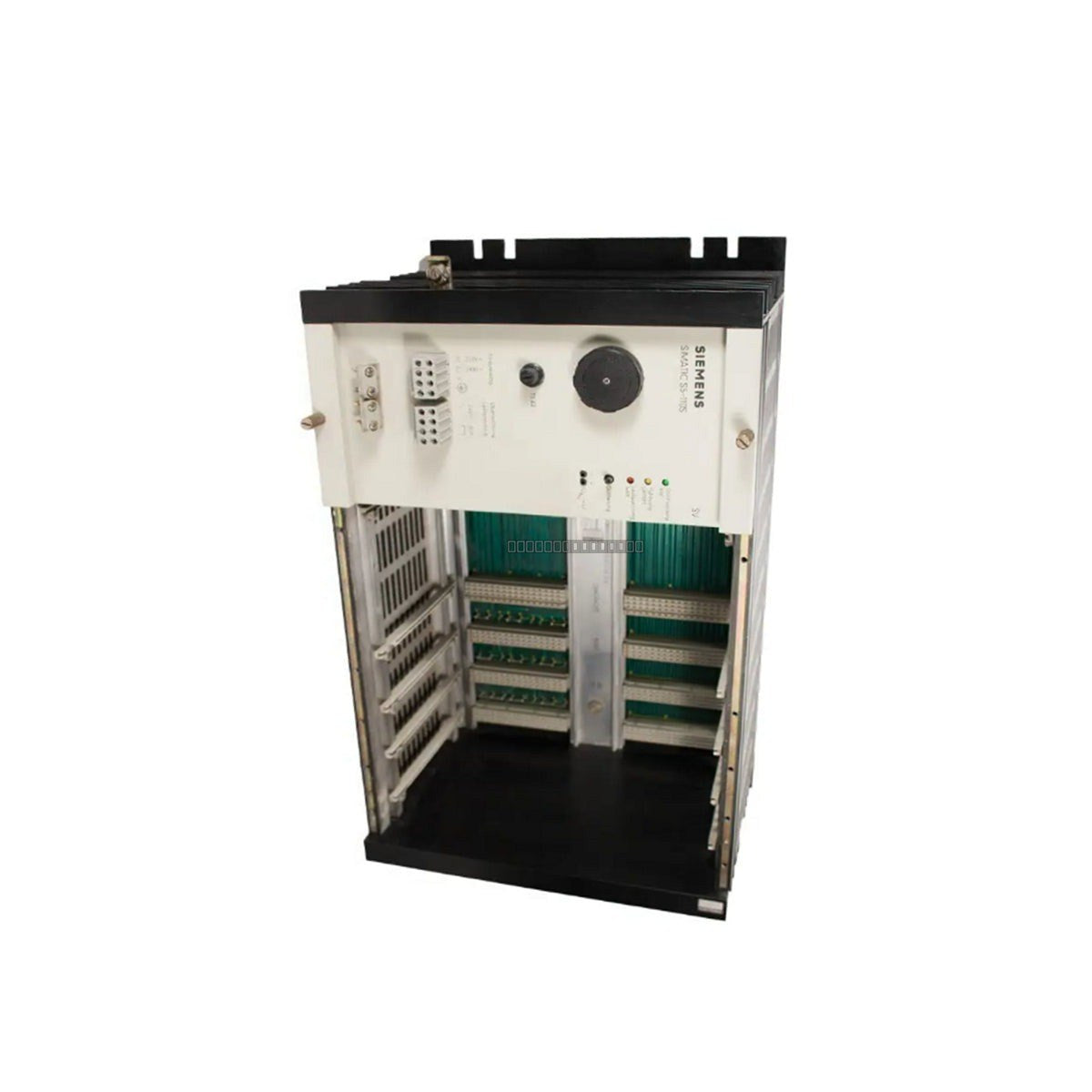

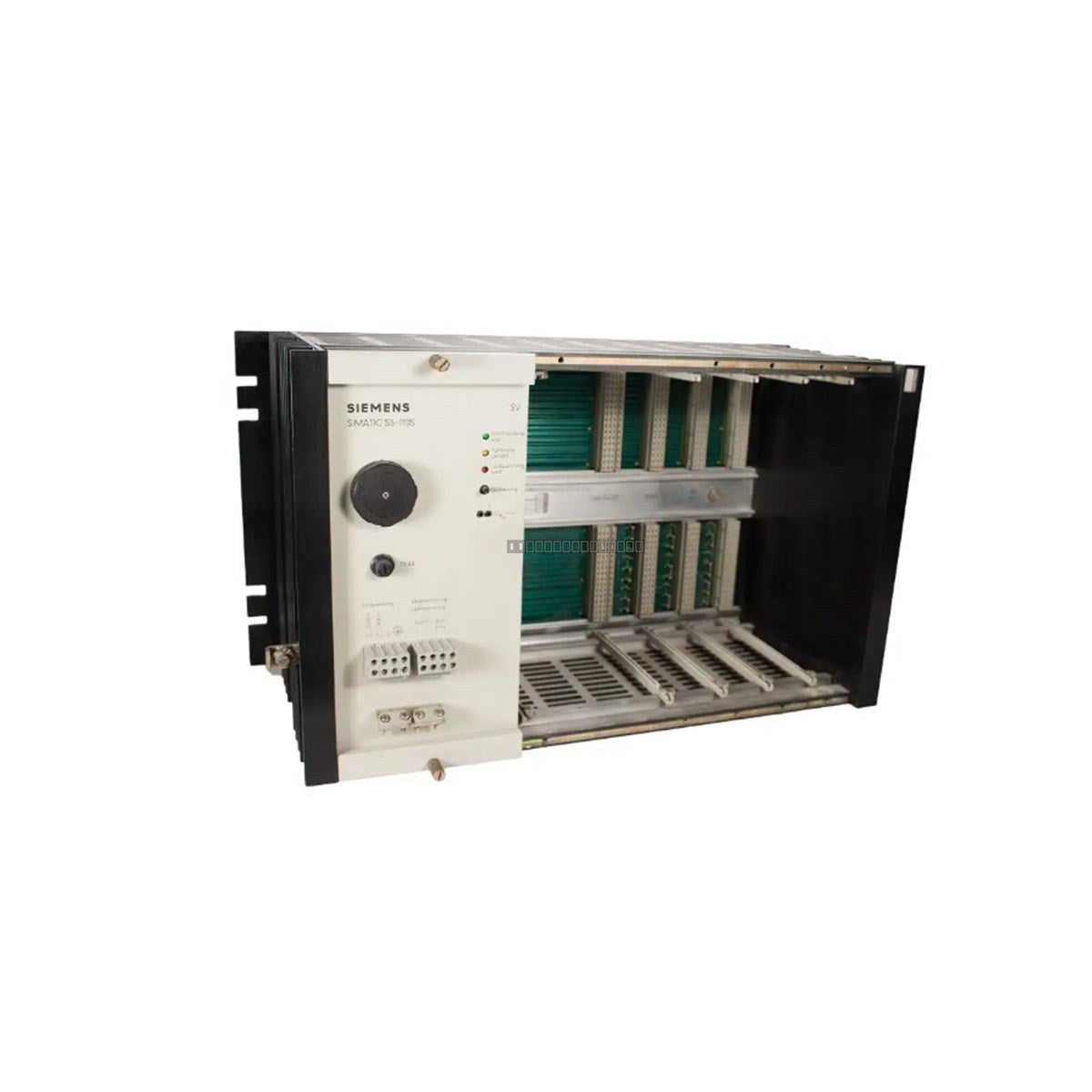

يعتبر Siemens Simatic S5 6ES5110-3SA12 رفًا أساسيًا ووحدة تزويد طاقة مصممة لسلسلة وحدات التحكم المعيارية S5-110. يعمل هذا التجميع كعمود فقري هيكلي وكهربائي للنظام، ويوفر هيكل تثبيت آمنًا وتوزيعًا متكاملاً للطاقة للوحدات الفرعية S5-110. إنه مصمم للبيئات الصناعية الصعبة، بما في ذلك التعدين، ومعالجة المواد الخام، وتصنيع المنسوجات، حيث تعد الطاقة المستقرة والاتصال الموثوق به للوحة الخلفية أمرًا بالغ الأهمية لمنع تعطل النظام.
الميزات
وحدة تزويد طاقة مدمجة لتحويل 220/240 فولت تيار متردد إلى جهود منطقية داخلية تيار مستمر.
ترشيح مدمج للطاقة لحماية وحدات المنطق الحساسة من تقلبات الجهد الكهربائي.
هيكل ميكانيكي متين مع أدلة بطاقات مدمجة لتثبيت الوحدة بشكل آمن.
حماية من قصر الدائرة والحمل الزائد الحراري لعزل أعطال النظام.
لوحة دائرة مطبوعة للوحة خلفية متطابقة المقاومة لسلامة إشارة موثوقة.
أطراف أرضية محددة مسبقًا لربط الخزانة بمقاومة منخفضة.
التطبيقات
يستخدم هذا الرف بشكل أساسي في أنظمة التشغيل الآلي القديمة Siemens Simatic S5-110. وهو مناسب للتطبيقات التي تتطلب تحكمًا لا مركزيًا، مثل تشغيل الآلات الثقيلة، وأنظمة النقل، وخطوط الإنتاج الآلية حيث تكون الأجهزة المتينة والمقاومة للاهتزاز ضرورية.
المواصفات الفنية
النموذج
6ES5110-3SA12
جهد الإدخال
220/240 فولت تيار متردد
التبريد
الحمل الحراري الطبيعي
درجة حرارة التشغيل
0 إلى 55 درجة مئوية
توافق النظام
Simatic S5-110S/B
إرشادات التركيب
تأكد من تركيب الرف في بيئة نظيفة وجافة مع مساحة كافية لتبريد الحمل الحراري الطبيعي.
تأكد من أن مصدر التيار المتردد الوارد يطابق تصنيف 220/240 فولت تيار متردد قبل التوصيل.
قم دائمًا بإيقاف تشغيل النظام قبل إدخال أو إزالة أي وحدات إدخال/إخراج لمنع الشرارة الكهربائية أو تلف اللوحة الخلفية.
تأكد من توصيل الهيكل بشكل صحيح بأرضية الخزانة باستخدام الأطراف المتوفرة لتقليل التداخل الكهرومغناطيسي وضمان السلامة.
تحقق من أن جميع الوحدات مثبتة بالكامل في أدلة البطاقات للحفاظ على اتصال موثوق به مع ناقل اللوحة الخلفية.
الأسئلة الشائعة
هل هذا الرف متوافق مع وحدات سلسلة S5 الأخرى؟
تم تصميم هذا الرف خصيصًا لنطاق وحدات التحكم المعيارية S5-110S/B. وهو غير مخصص للاستخدام مع S5-115U أو رفوف سلسلة S5 الأخرى.
هل تشتمل هذه الوحدة على وحدة تزويد الطاقة؟
نعم، يشتمل 6ES5110-3SA12 على وحدة تزويد طاقة مدمجة تحول جهد خط التيار المتردد الوارد إلى مستويات التيار المستمر المطلوبة للوحة الخلفية.
