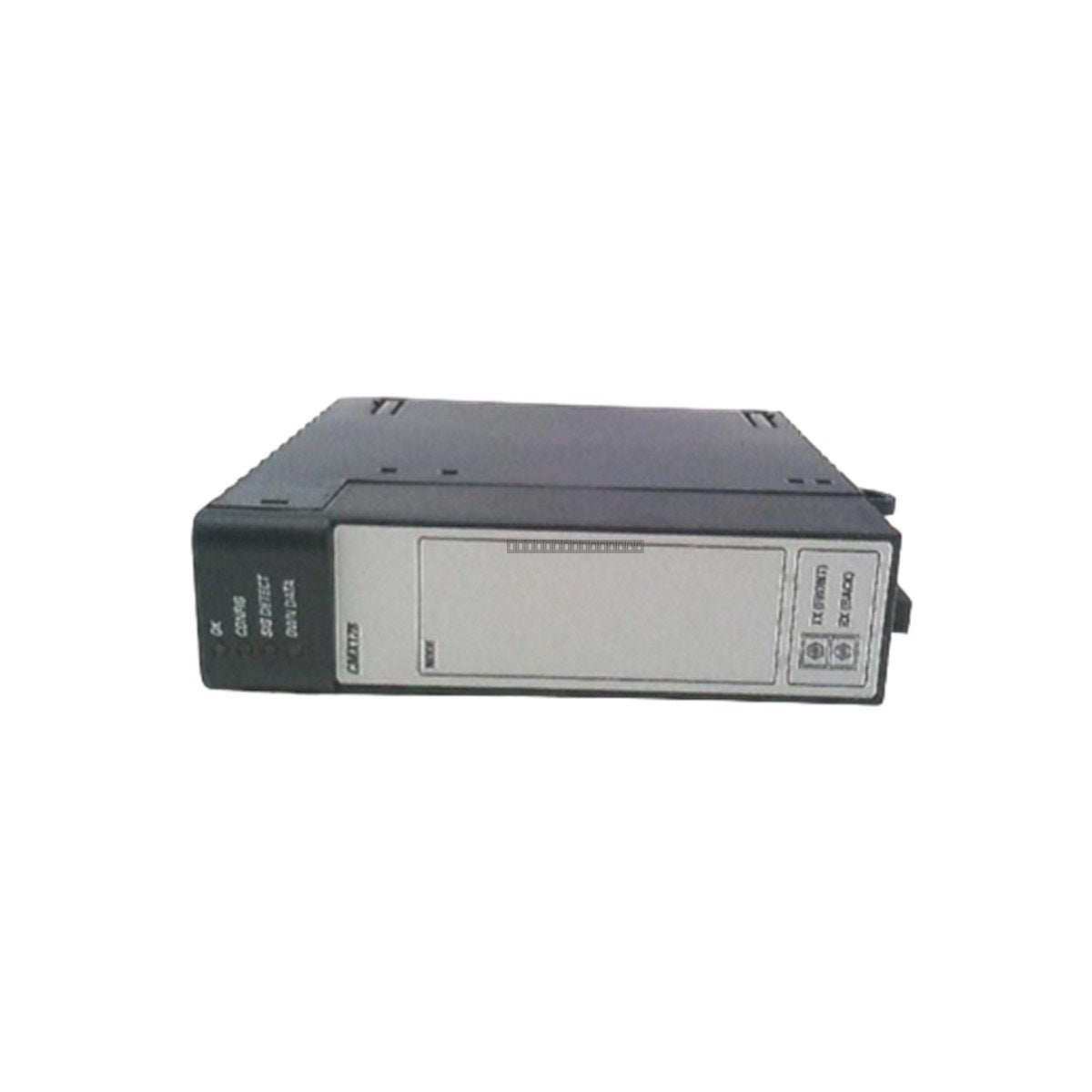

General Electric IC695CMX128 هي وحدة تبادل ذاكرة التحكم المصممة لمنصة PACSystems RX3i. تعمل هذه الوحدة كواجهة لمشاركة البيانات عالية السرعة وحتمية، مما يسمح بالاتصال السلس عبر شبكة ذاكرة عاكسة. توفر 128 ميجابايت من الذاكرة المشتركة للمستخدم، مما يتيح مزامنة البيانات السريعة بين وحدات التحكم المنطقية القابلة للبرمجة (PLCs) وأجهزة الكمبيوتر الصناعية والأجهزة الأخرى المتوافقة. عند استخدامها في نظام RX3i Hot Standby CPU Redundancy، فإنها تعمل كوصلة مخصصة بين وحدات المعالجة المركزية لضمان تحكم عالي التوفر.
الميزات
ذاكرة SDRAM مشتركة للمستخدم عالية السرعة بسعة 128 ميجابايت مع خاصية التحقق من التكافؤ.
دعم شبكة الذاكرة العاكسة عالية السرعة بسرعة ناقل تبلغ 2.1 جيجابت/ثانية.
متوافق مع عائلة أجهزة الذاكرة العاكسة 5565.
يدعم ما يصل إلى 256 عقدة على شبكة ذاكرة عاكسة واحدة.
تصميم وحدة ذات فتحة واحدة لاستغلال فعال لمساحة الرف في لوحة RX3i الخلفية.
تحديثات البيانات التلقائية عبر جميع عقد الشبكة كلما حدثت عملية كتابة.
التطبيقات
خطوط تجميع وتصنيع السيارات.
أنظمة التحكم في توليد وتوزيع الطاقة.
مرافق المعالجة الكيميائية والصيدلانية.
أتمتة مصافي النفط والغاز.
أنظمة التكرار عالية التوفر التي تتطلب مزامنة سريعة لوحدة المعالجة المركزية.
المواصفات الفنية
النموذج
IC695CMX128
ذاكرة المستخدم
128 ميجابايت SDRAM
سرعة الناقل
2.1 جيجابت/ثانية
معدل نقل الشبكة
من 43 ميجابايت/ثانية إلى 174 ميجابايت/ثانية
حجم الحزمة
من 4 إلى 68 بايت (ديناميكي)
متطلبات الطاقة
253 مللي أمبير عند +5 فولت تيار مستمر؛ 660 مللي أمبير عند +3.3 فولت تيار مستمر
عامل الشكل
فتحة واحدة
إرشادات التثبيت
إيقاف التشغيل: افصل دائمًا الطاقة عن رف RX3i قبل تثبيت الوحدة أو إزالتها لمنع التلف الكهربائي.
المناولة: استخدم احتياطات التفريغ الكهروستاتيكي (ESD) المناسبة عند مناولة الوحدة.
التركيب: تأكد من أن الوحدة مثبتة بالكامل في فتحة اللوحة الخلفية ومثبتة باستخدام آلية القفل المدمجة.
الحاوية: للامتثال لمعايير EN 55011 و FCC Class A، يجب تثبيت الوحدة داخل حاوية معدنية مؤرضة بشكل صحيح للتخفيف من تداخل الترددات الراديوية (RF).
الكابلات: تأكد من أن وصلات الألياف الضوئية نظيفة وموجهة بشكل صحيح لتجنب توهين الإشارة أو الإجهاد الميكانيكي.
الأسئلة الشائعة
ما هي وحدة IC695CMX128؟
إنها وحدة تبادل ذاكرة التحكم لسلسلة RX3i، تُستخدم لتوفير مشاركة بيانات عالية السرعة وحتمية بين وحدات التحكم المنطقية القابلة للبرمجة (PLCs) وأجهزة الكمبيوتر الأخرى عبر شبكة ذاكرة عاكسة تعتمد على الألياف الضوئية.
كم تبلغ سعة ذاكرة IC695CMX128؟
تتمتع الوحدة بسعة ذاكرة عاكسة تبلغ 128 ميجابايت مع خاصية التحقق من التكافؤ.
ما هو الحد الأقصى لعدد الوحدات المدعومة في الرف؟
يدعم رف RX3i الرئيسي الواحد 6 وحدات كحد أقصى.
كم عدد العقد التي يمكن أن تكون على الشبكة؟
يمكن أن تحتوي شبكة الذاكرة العاكسة التي تستخدم هذه الوحدة على ما يصل إلى 256 عقدة.
