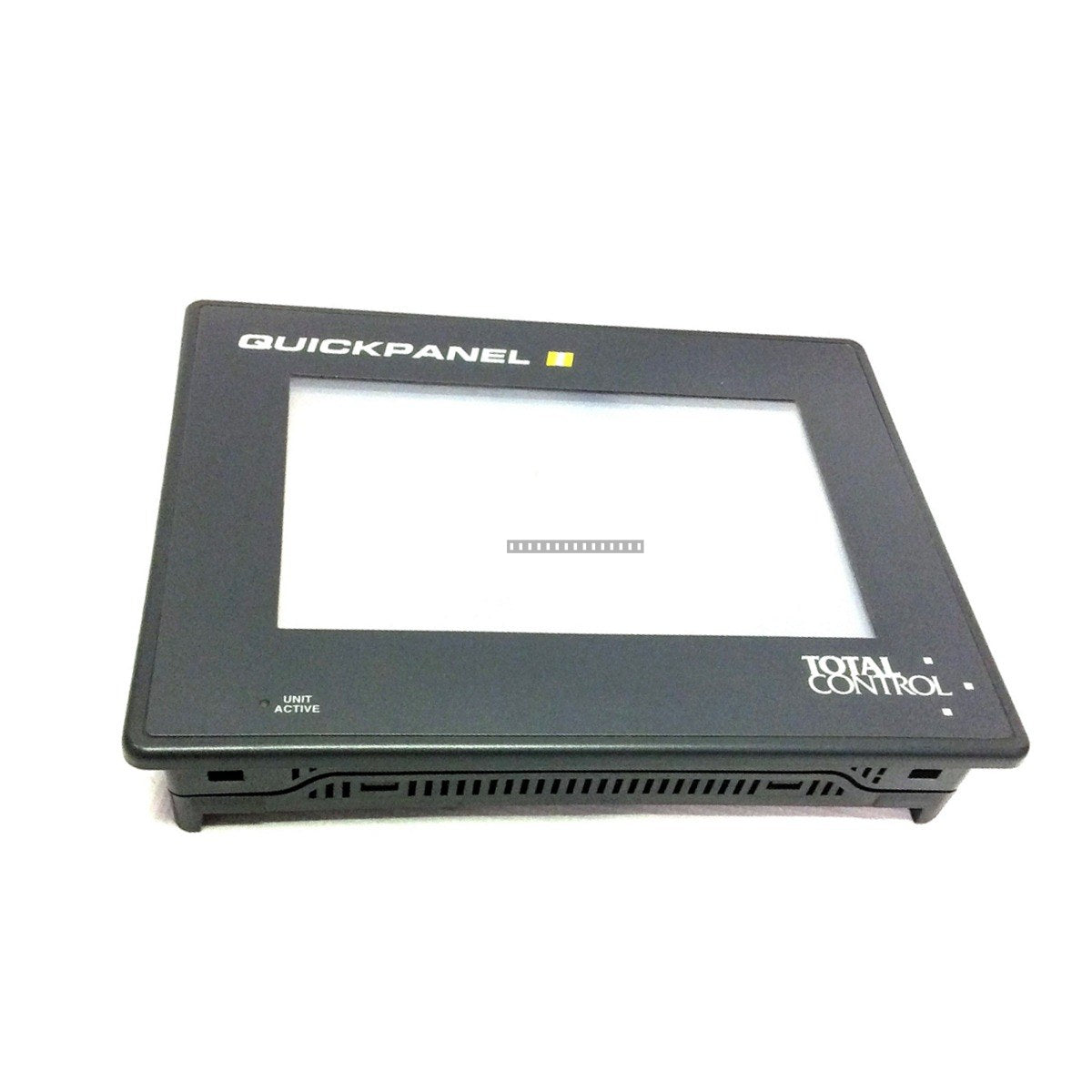

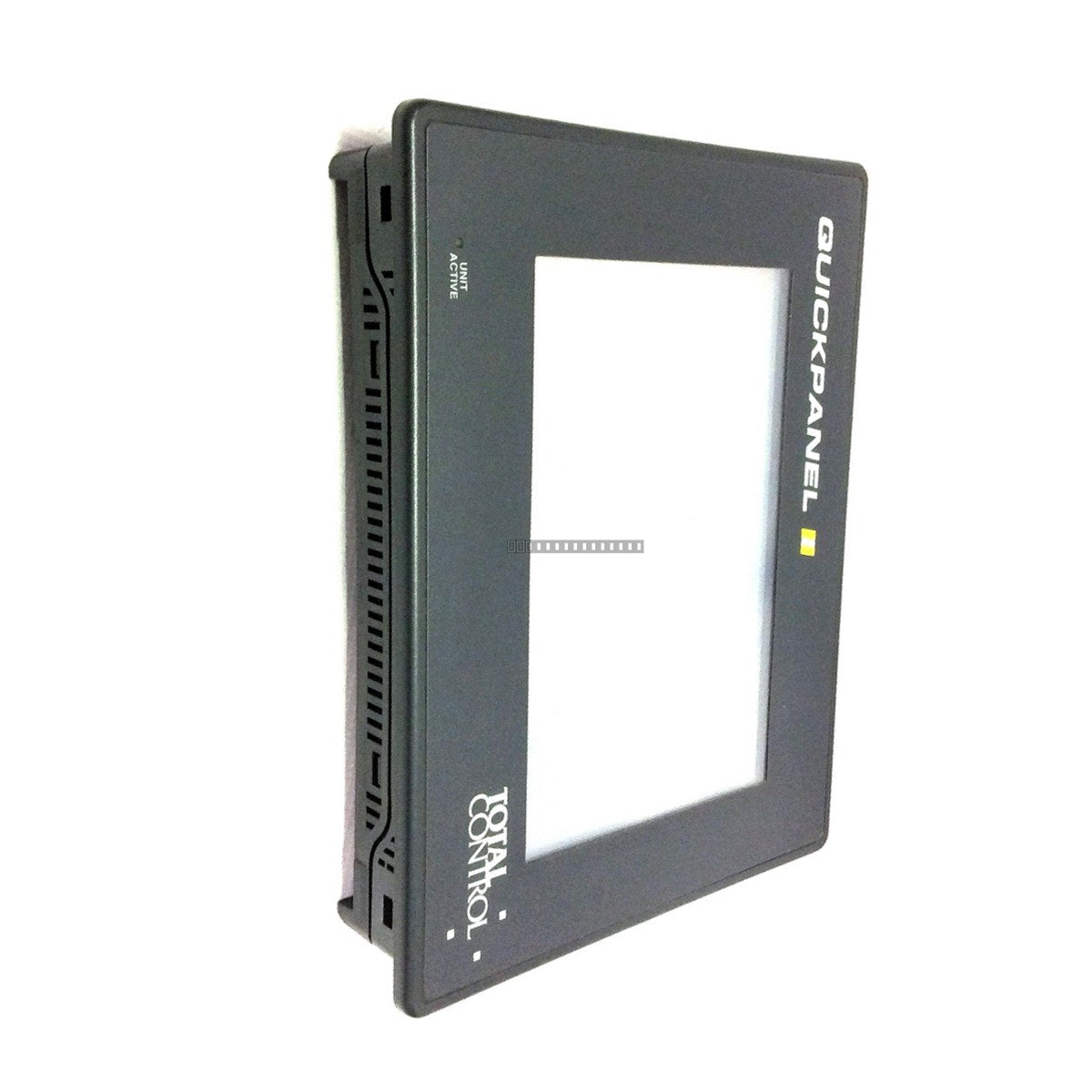

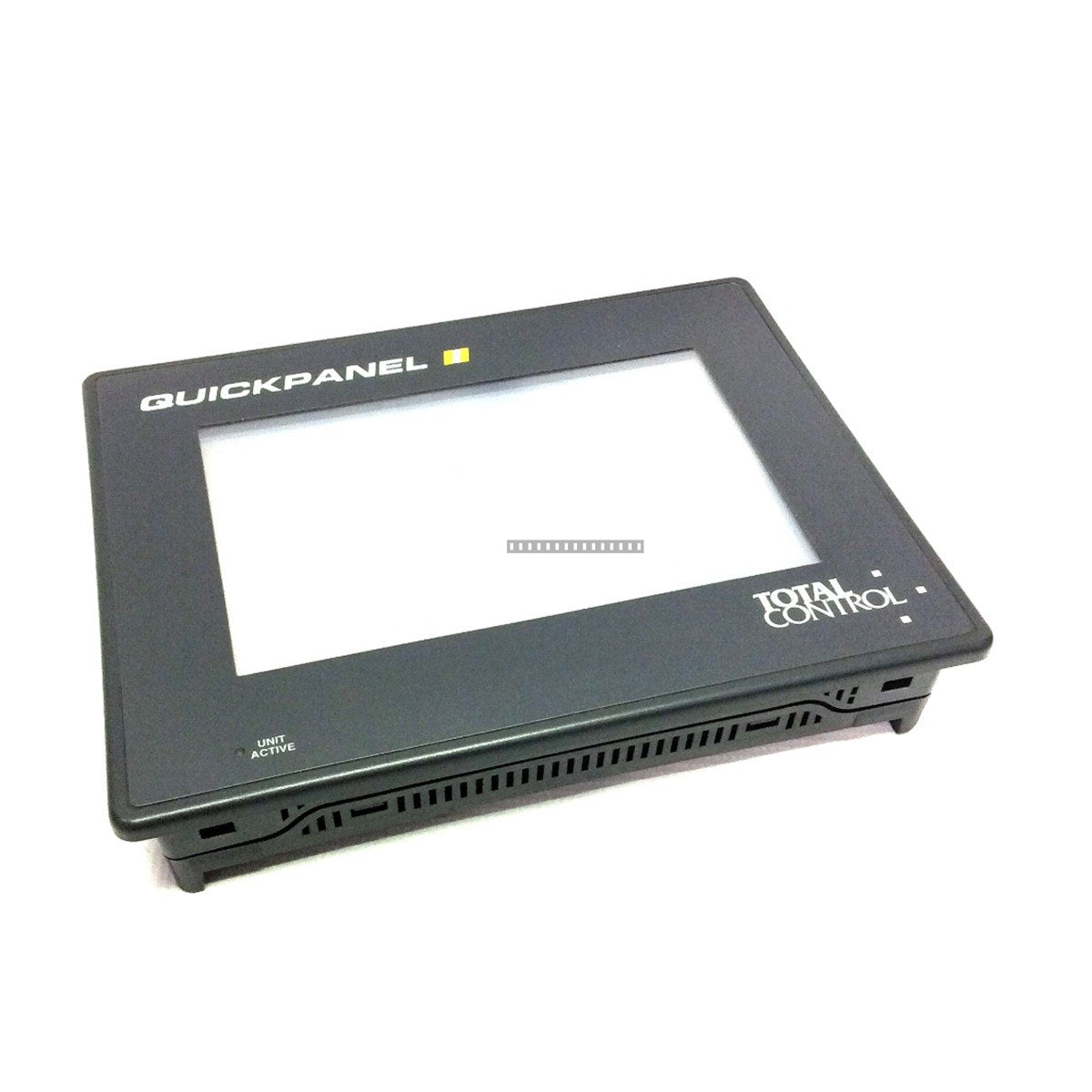

شاشة GE Fanuc QuickPanel QPI31200S2P هي واجهة صناعية تعمل باللمس بقياس 10.4 بوصة مصممة لتفاعل عالي الأداء بين الإنسان والآلة في بيئات الإنتاج الصعبة. تعمل هذه الوحدة كبوابة مرئية قوية لأجهزة التحكم في المصانع، وتوفر للمشغلين بيانات تشخيصية واضحة في الوقت الفعلي وأدوات تحكم بالنظام. يضمن تصميمها المتين تشغيلًا موثوقًا به في القطاعات الحيوية مثل الصناعات التحويلية الثقيلة، ومعالجة المياه، وأنظمة التحكم في العمليات.
إضاءة خلفية كهربائية متوهجة بلون كهرماني لرؤية واضحة في ظروف الإضاءة المحيطة المتغيرة.
هيكل ذو تصنيف NEMA 4X/12 وIP65 للحماية من الغبار وتسرب السوائل.
متوافق مع برنامج QuickDesigner الإصدار 3.7 لنشر التطبيقات بسلاسة.
مصمم للدمج مع أنظمة التشغيل الآلي الصناعية من GE Fanuc.
التطبيقات
تُعد واجهة HMI هذه مناسبة لمجموعة واسعة من التطبيقات الصناعية، بما في ذلك أتمتة العمليات، ومراقبة الآلات، ومرافق معالجة المياه ومياه الصرف الصحي، وبيئات التصنيع العامة التي تتطلب تصورًا قويًا.
المواصفات الفنية
الموديل
QPI31200S2P
العلامة التجارية
GE Fanuc
السلسلة
QuickPanel
حجم الشاشة
10.4 بوصة
تقنية العرض
STN Color
الدقة
640 × 480 بكسل
الإضاءة الخلفية
كهرمان كهربائي متوهج
جهد الإدخال
120 فولت تيار متردد
تصنيف الهيكل
NEMA 4X/12, IP65
إرشادات التثبيت
تأكد من التحقق من أبعاد فتحة اللوحة مقارنة بدليل التثبيت الخاص بالشركة المصنعة قبل التركيب.
يجب تثبيت الوحدة في بيئة نظيفة وجافة ضمن حدود تصنيف NEMA/IP المحدد.
تأكد من تأريض الهيكل بشكل صحيح لمنع التداخل الكهربائي والحماية من التفريغ الكهروستاتيكي.
تحقق من مطابقة مصدر الطاقة لمتطلبات 120 فولت تيار متردد قبل التوصيل.
حافظ على خلوص كافٍ حول الوحدة للتهوية المناسبة وتبديد الحرارة.
افصل دائمًا التيار الكهربائي قبل إجراء أي توصيلات كهربائية أو صيانة أو استبدال وحدة.
الأسئلة الشائعة
ما هو البرنامج المطلوب لبرمجة واجهة HMI هذه؟
تتوافق QPI31200S2P مع برنامج QuickDesigner الإصدار 3.7 لتطوير المشاريع ونشر التطبيقات.
ما هو تصنيف الحماية لهذه الوحدة؟
تتميز الوحدة بهيكل ذو تصنيف NEMA 4X/12 وIP65، مما يجعلها مناسبة للبيئات التي يُخشى فيها التعرض للغبار والرطوبة والسوائل غير المسببة للتآكل.
