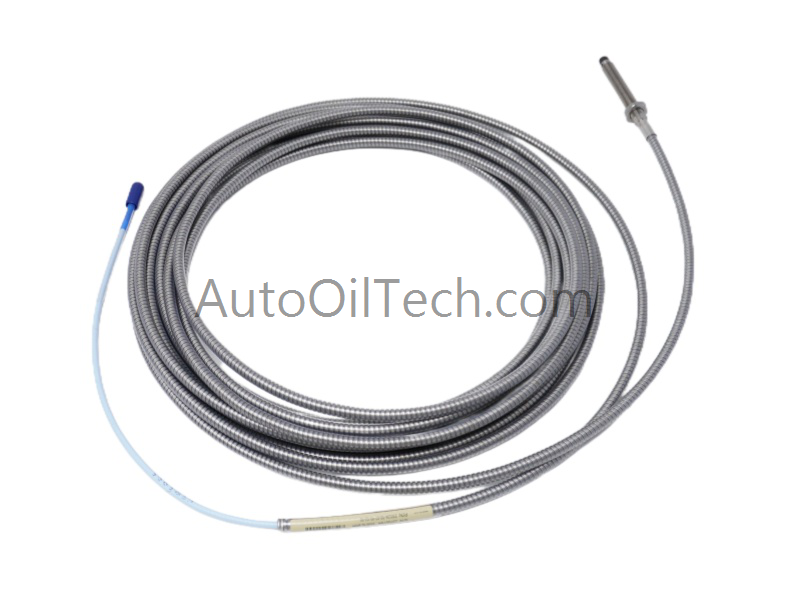

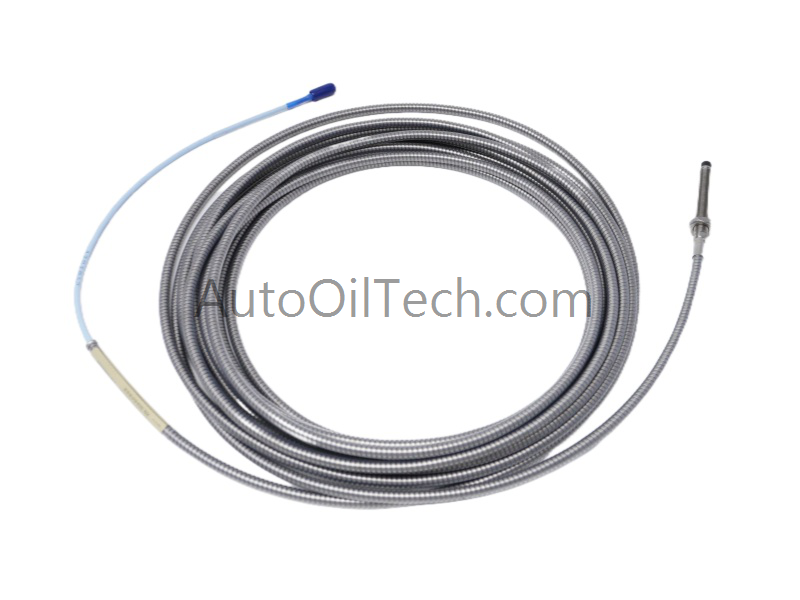

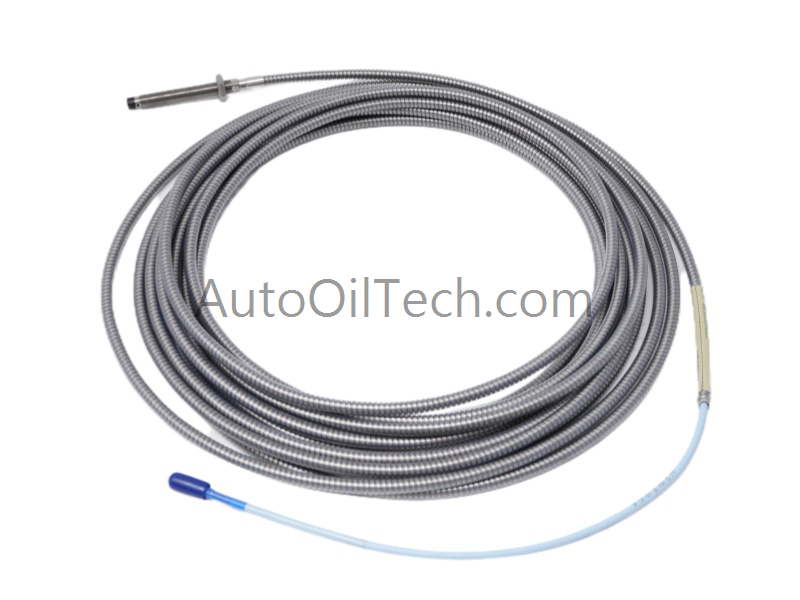

يعمل مجس التقارب Bently Nevada 330104-00-07-90-12-05، والمُدرج أيضًا باسم 330104، كجهاز استشعار للتيار الدوامي لقياسات الاهتزاز وموضع العمود والسرعة على الآلات ذات المحامل السينمائية الزيتية.
12 ← موصل ClickLoc متحد المحور مصغر مع كابل قياسي.
05 ← موافقات وكالات متعددة (CSA، ATEX، IECEx).
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
330104-00-07-90-12-05
العلامة التجارية
Bently Nevada
الأصل
عائلة مجسات التقارب 3300 XL
الوزن
غير محدد
الأبعاد
طول الغلاف 70 مم
درجة حرارة التشغيل
-52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت)
استهلاك الطاقة
مستشعر سلبي، يعمل عن طريق المحرك
الوظيفة الأساسية
قياس الإزاحة والاهتزاز بالتيار الدوامي
قطر رأس المجس
8 مم
حجم السن اللولبي
غير ملولب (خيار 0 مم)
طول الكابل
9.0 م
الموصل
ClickLoc متحد المحور مصغر
المواد
الغلاف: الفولاذ المقاوم للصدأ؛ الرأس: PPS
إحكام الكابل
حلقة O من الفيتون، معزولة FEP
المعاوقة
نظام متحد المحور 75 أوم
ديناميكية الدوار والتحقق من جهد الفجوة
تمت معايرة المجس من أجل التحقق من جهد الفجوة عند أهداف -10 فولت تيار مستمر، مما يضمن تحويل إزاحة دقيق. تدعم هذه المعايرة مراقبة ديناميكية الدوار في الآلات عالية السرعة. يوفر قياس التيار الدوامي استجابة خطية عبر نطاق 2.0 مم، بينما يحافظ قمع التداخل على الدقة في التركيبات متعددة المجسات.
الأسئلة المتكررة
س: ما هو أقصى طول للكابل مدعوم؟ ج: يوفر هذا التكوين طول كابل يبلغ 9.0 م.
س: ما هي الموافقات المشمولة؟ ج: شهادات المناطق الخطرة CSA و ATEX و IECEx مشمولة تحت اللاحقة -05.
س: كيف يحافظ المجس على الدقة تحت التغير الحراري؟ ج: يحافظ المجس على الخطية والدقة عبر نطاق تشغيل من -52 درجة مئوية إلى +177 درجة مئوية.
إرشادات التركيب في الموقع
ضع رأس المجس عموديًا على سطح العمود لقياس دقيق للإزاحة.
حافظ على عمق الإدخال لتحقيق مرجع فجوة -10 فولت تيار مستمر.
قم بتوجيه الكابل متحد المحور مع تأريض الدرع عند نقطة واحدة لتقليل التداخل.
تجنب الانحناءات الحادة في الكابل لمنع إجهاد الموصل.
تأكد من معايرة المحرك بعد التثبيت لضمان القياس الصحيح.
