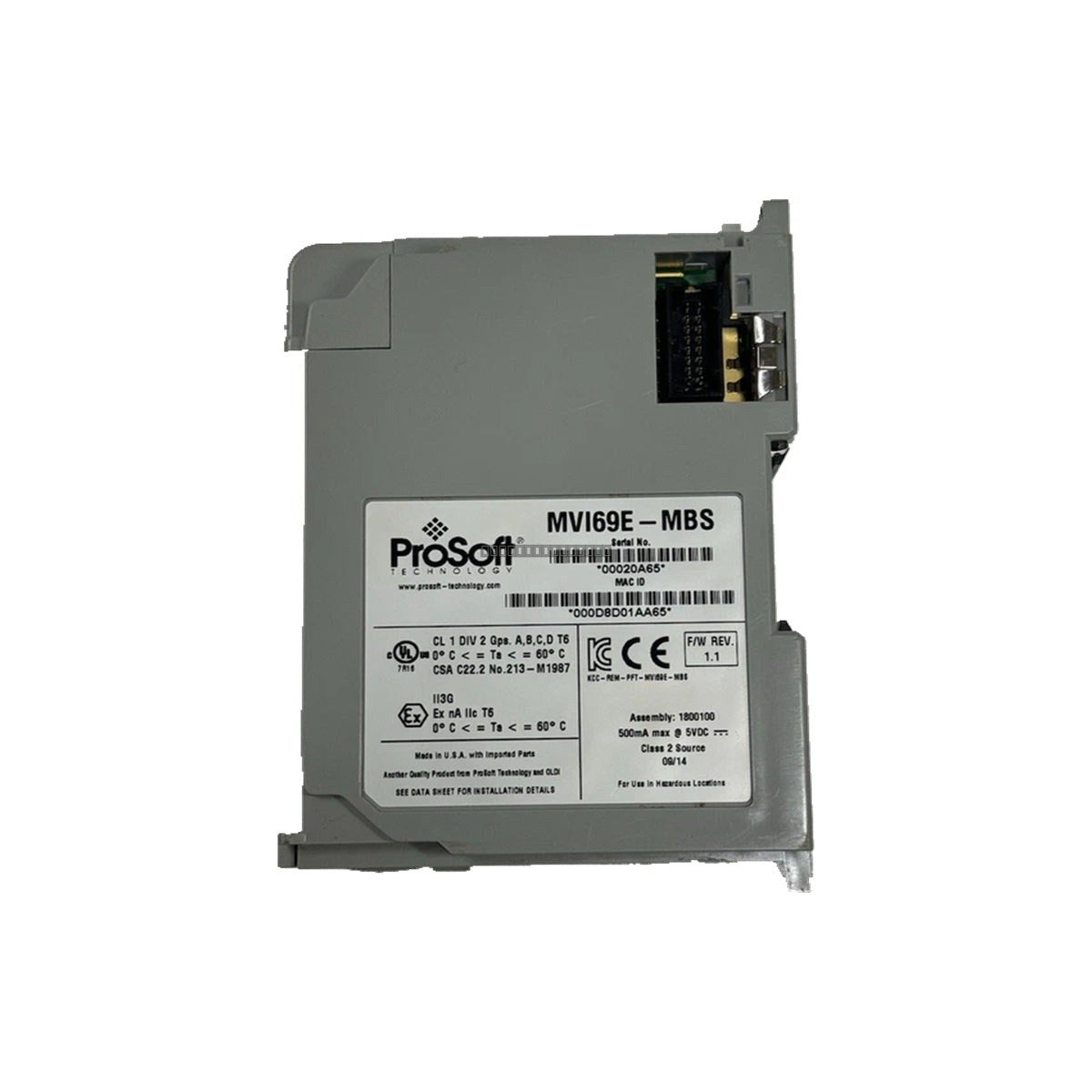

وحدة ProSoft MVI69E-MBS هي وحدة اتصال تسلسلية محسنة من نوع Modbus مصممة خصيصًا للتكامل مع وحدات التحكم الآلي القابلة للبرمجة CompactLogix من Rockwell Automation. تتيح هذه الوحدة تبادل البيانات بسلاسة بين اللوحة الخلفية لـ CompactLogix وأجهزة Modbus التسلسلية، وتدعم كلاً من بروتوكولات Modbus RTU و ASCII. وتعمل كواجهة عالية الأداء لربط الأجهزة الميدانية مثل المحركات، وأجهزة الاستشعار، ومراقبات الطاقة بنظام التحكم.
الميزات
متوافقة مع منصات Rockwell Automation CompactLogix.
تدعم تكوينات Modbus Master و Slave.
قابلة للتكوين عبر برنامج ProSoft Configuration Builder.
تدعم ما يصل إلى 250 أمرًا لكل منفذ رئيسي.
معدلات إرسال قابلة للاختيار تتراوح من 110 إلى 115 كيلوبود.
بتات إيقاف قابلة للتكوين (1 أو 2) وإعدادات التكافؤ.
أحجام بيانات الإدخال/الإخراج المرنة: 60 أو 120 أو 240 عددًا صحيحًا 16 بت.
التطبيقات
تستخدم هذه الوحدة على نطاق واسع في بيئات الأتمتة الصناعية التي تتطلب تكامل الاتصالات التسلسلية، بما في ذلك:
مراقبة والتحكم في أنابيب النفط والغاز.
أجهزة محطات معالجة المياه ومياه الصرف الصحي.
توزيع الطاقة وأتمتة المحطات الفرعية.
التحكم في العمليات الصناعية التي تتضمن المعدات التسلسلية القديمة.
المواصفات الفنية
المعلمة
المواصفات
نموذج المنتج
MVI69E-MBS
توافق المنصة
CompactLogix
الحمل الحالي
500 مللي أمبير عند 5 فولت تيار مستمر
معدل الباود
من 110 إلى 115 كيلوبود
الأوامر لكل منفذ رئيسي
250
حجم الإدخال/الإخراج
60/120/240 عددًا صحيحًا 16 بت
بتات التوقف
1 أو 2
إرشادات التركيب
تأكد من إيقاف تشغيل رف CompactLogix قبل إدخال أو إزالة وحدة MVI69E-MBS.
أدخل الوحدة في الفتحة المناسبة على اللوحة الخلفية وقم بتثبيتها باستخدام آلية القفل المدمجة.
استخدم كابلات زوجية مجدولة ومحمية لجميع التوصيلات التسلسلية لتقليل التداخل الكهرومغناطيسي (EMI).
تأكد من التأريض الصحيح لدرع الكابل التسلسلي من طرف واحد لمنع حلقات الأرض.
قم بتكوين الوحدة باستخدام ProSoft Configuration Builder عبر منفذ التكوين المخصص قبل النشر الكامل للنظام.
تحقق من أن مؤشرات LED لحالة الوحدة تشير إلى التشغيل الطبيعي بعد التشغيل.
الأسئلة الشائعة
ما هو البرنامج المطلوب لتكوين MVI69E-MBS؟
يتم تكوين الوحدة باستخدام برنامج ProSoft Configuration Builder، الذي يوفر واجهة سهلة الاستخدام لإعداد معلمات الاتصال ورسم خرائط البيانات.
هل يمكن لهذه الوحدة أن تعمل كوحدة رئيسية (Master) وتابعة (Slave)؟
نعم، تم تصميم MVI69E-MBS لدعم وظائف Modbus Master و Slave، مما يسمح لها بالعمل كجسر بين الأجهزة التسلسلية المختلفة ووحدة التحكم CompactLogix.
