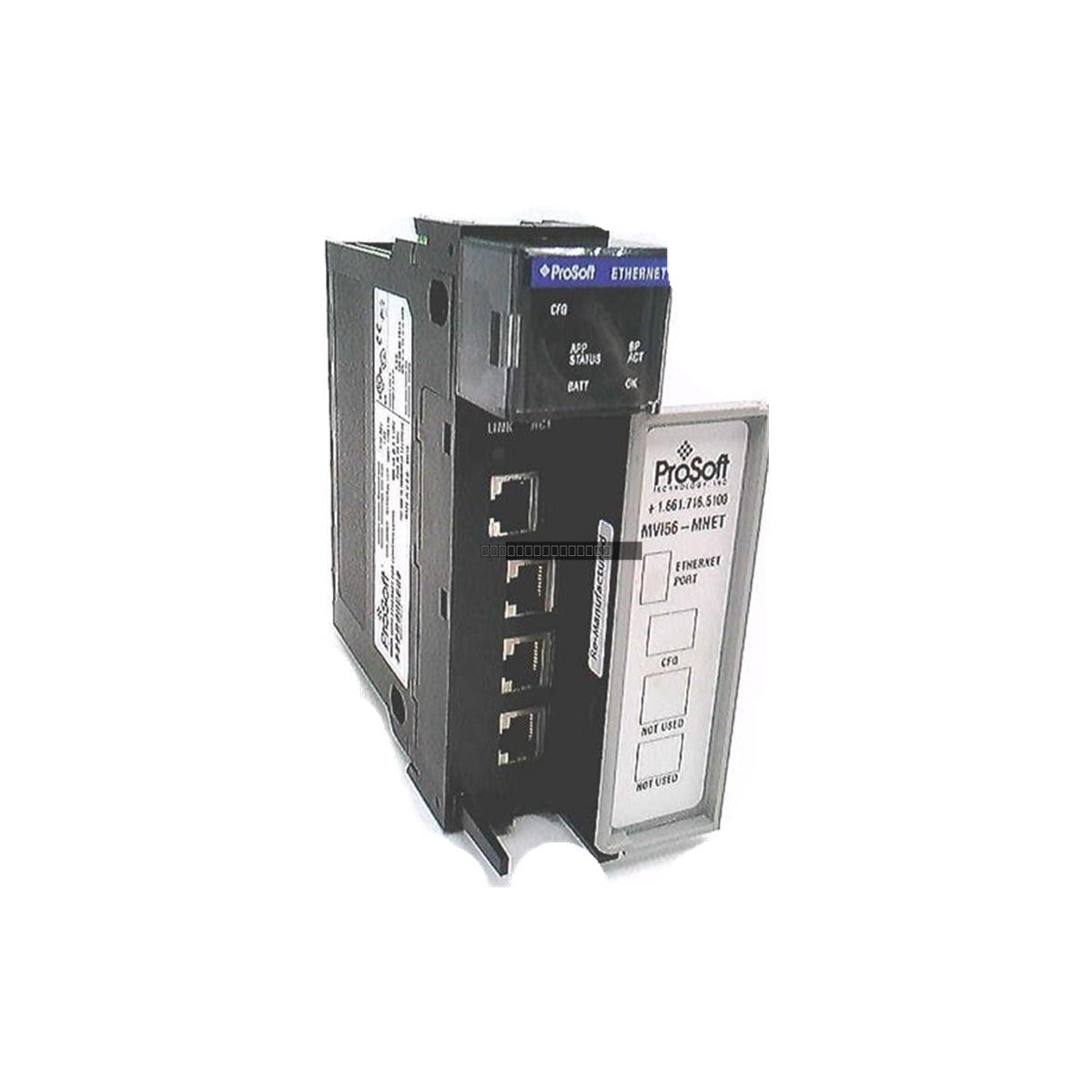

وحدة ProSoft MVI56-MNET هي وحدة واجهة شبكة عالية الأداء مصممة خصيصًا لمعالجات Rockwell Automation ControlLogix. تتيح هذه الوحدة دمجًا سلسًا بين أنظمة ControlLogix والأجهزة المتوافقة مع Modbus TCP/IP، حيث تعمل كجسر لتسهيل تبادل البيانات في بيئات الأتمتة الصناعية. وهي تدعم كلاً من وضعي العميل والخادم، مما يوفر مرونة لبنيات الشبكات المختلفة.
الميزات
مصممة للاندماج السلس مع لوحات توصيل Allen-Bradley ControlLogix.
تدعم بروتوكول Modbus TCP/IP للاتصالات الصناعية القوية.
قابلة للتهيئة كعميل أو خادم Modbus TCP/IP.
تتضمن منفذ إيثرنت RJ45 واحدًا لاتصال الشبكة ومنفذ تسلسلي RJ45 واحدًا للتكوين المحلي.
تسهل نقل البيانات بين معالجات ControlLogix وأجهزة Modbus التابعة لجهات خارجية.
التطبيقات
تُستخدم MVI56-MNET على نطاق واسع في أنظمة التحكم الصناعية حيث يجب أن تتواصل وحدات التحكم المنطقية القابلة للبرمجة (PLCs) من Allen-Bradley مع الأجهزة الخارجية التي تدعم Modbus، مثل محركات التردد المتغير (VFDs)، وعدادات الطاقة، ووحدات الإدخال/الإخراج عن بُعد، أو وحدات التحكم الأخرى التابعة لجهات خارجية. تُستخدم بشكل شائع في تطبيقات التحكم في عمليات النفط والغاز، والمياه/مياه الصرف الصحي، والتصنيع.
المواصفات الفنية
طراز المنتج
MVI56-MNET
الشركة المصنعة
ProSoft
البروتوكول
Modbus TCP/IP
التوافق
Allen-Bradley ControlLogix
منفذ إيثرنت
1 x RJ45 (Modbus)
منفذ التكوين
1 x RJ45 (Serial)
رمز التعريفة الجمركية
8537101190
إرشادات التثبيت
تأكد من إيقاف تشغيل رف ControlLogix قبل إدخال أو إزالة وحدة MVI56-MNET.
ادفع الوحدة في فتحة متاحة في هيكل ControlLogix وثبتها باستخدام ألسنة القفل العلوية والسفلية.
استخدم كابلات إيثرنت مجدولة محمية للاتصال بـ Modbus TCP/IP لتقليل التداخل الكهرومغناطيسي (EMI).
وصل كابل التكوين بالمنفذ التسلسلي للإعداد الأولي وتكوين المعلمات عبر ProSoft Configuration Builder.
تحقق من أن مؤشرات LED لحالة الوحدة تشير إلى نجاح الاتصال باللوحة الخلفية ونشاط رابط الشبكة بعد التشغيل.
الأسئلة الشائعة
هل تتطلب MVI56-MNET طاقة خارجية؟
لا، يتم تشغيل الوحدة مباشرة من خلال لوحة توصيل ControlLogix بمجرد وضعها بشكل صحيح في الهيكل.
هل يمكن لهذه الوحدة أن تعمل كعميل وخادم في آن واحد؟
نعم، يمكن لوحدة MVI56-MNET أن تعمل كعميل أو خادم Modbus TCP/IP، أو كليهما في نفس الوقت، حسب التكوين.
