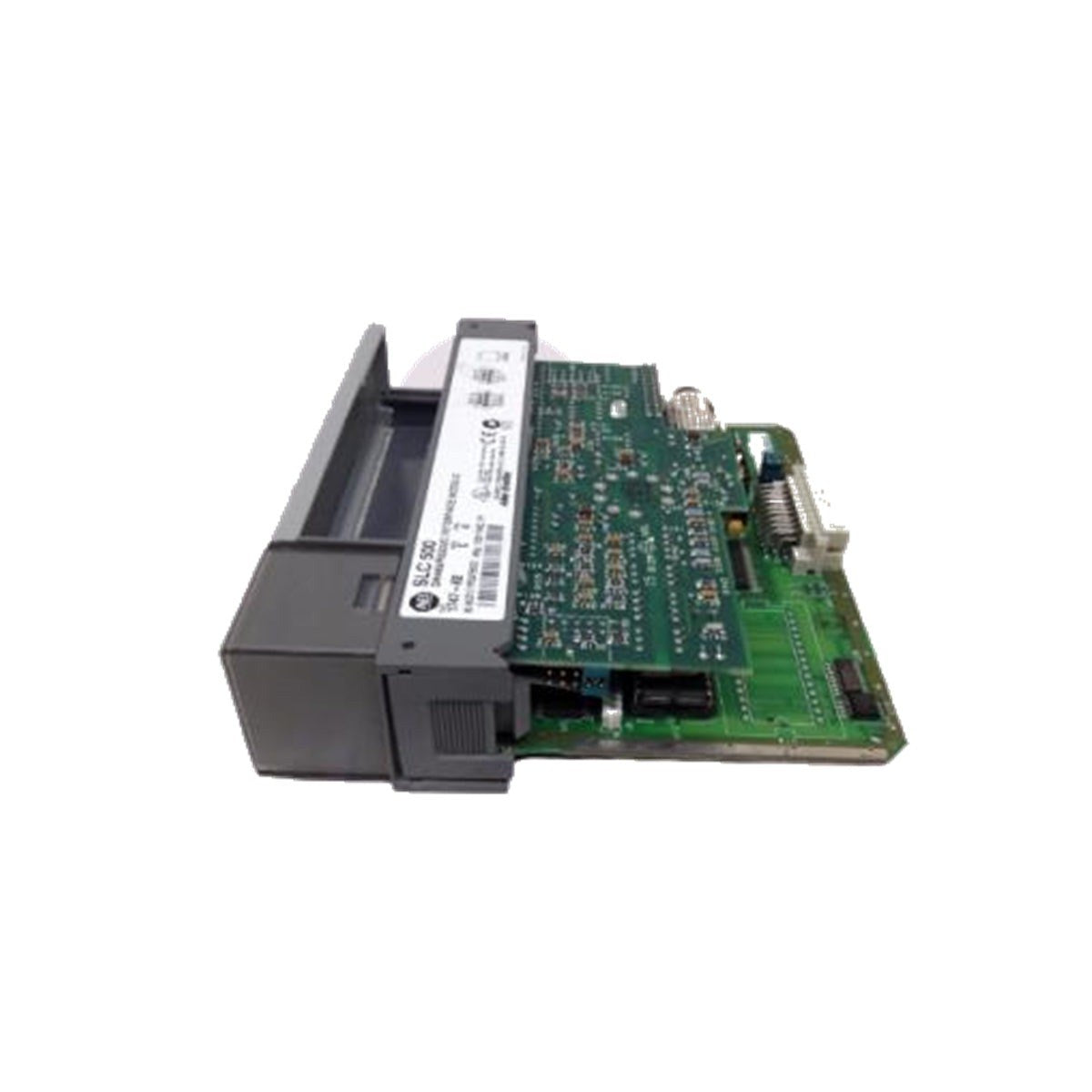

ProSoft 2150-AGA هو وحدة واجهة اتصال متخصصة مصممة لمنصة Allen-Bradley SLC 500. تعمل هذه الوحدة كجسر عالي الموثوقية، وتوفر اتصالًا تسلسليًا أساسيًا بين اللوحة الخلفية لـ SLC والأجهزة التسلسلية الخارجية. تستخدم على نطاق واسع في بيئات الأتمتة القديمة، بما في ذلك توليد الطاقة ومعالجة المياه ومرافق التصنيع، لتسهيل تبادل البيانات بسلاسة بين معالج PLC وأنظمة الإشراف أو واجهات HMI.
الميزات
تكامل مباشر في اللوحة الخلفية لحامل SLC 500 لتبسيط التثبيت.
يدعم معايير الاتصال التسلسلي RS-232 و RS-422.
يسهل ترجمة إشارات اللوحة الخلفية إلى تدفقات بيانات تسلسلية قائمة على DF1 أو Modbus.
توفر مصابيح LED للحالة المدمجة تشخيصًا مرئيًا في الوقت الفعلي لنشاط اللوحة الخلفية وحركة منفذ تسلسلي.
تصميم صناعي قوي مع تبريد سلبي لتحقيق استقرار تشغيلي طويل الأمد.
التطبيقات
يستخدم 2150-AGA بشكل أساسي لتحديث النظام ومهام الحصول على البيانات حيث يجب أن تتصل الأجهزة التسلسلية القديمة بوحدة تحكم Allen-Bradley SLC 500. إنه مثالي لسد فجوات الاتصال في البيئات الصناعية عالية التداخل حيث يعد الاتصال الشبكي المستقر أمرًا بالغ الأهمية لتقليل وقت التوقف عن العمل.
المواصفات الفنية
النموذج
2150-AGA
العلامة التجارية
ProSoft Technology
التوافق
سلسلة Allen-Bradley SLC 500
نوع المنتج
وحدة واجهة تسلسلية
منافذ الاتصال
RS-232 / RS-422
دعم البروتوكولات
DF1 / منطق الواجهة التسلسلية
الحمل الحالي للوحة الخلفية
500 مللي أمبير عند 5 فولت تيار مستمر
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
درجة حرارة التخزين
-40 إلى 85 درجة مئوية
الرطوبة النسبية
5 إلى 95 بالمائة (بدون تكثف)
إرشادات التثبيت
تأكد من فصل طاقة حامل SLC 500 قبل إدخال أو إزالة الوحدة لمنع التلف الكهربائي.
ادفع الوحدة إلى الفتحة المخصصة على هيكل SLC 500، وتأكد من أن موصل اللوحة الخلفية مثبت ومحاذاة بالكامل.
ثبت الوحدة باستخدام مسامير التثبيت المدمجة لضمان التأريض المناسب والاستقرار الميكانيكي.
استخدم كابلات تسلسلية محمية لجميع التوصيلات الخارجية لتقليل تداخل EMI/RFI في البيئات الصناعية عالية الضوضاء.
حافظ على مسافة كافية حول الوحدة للسماح بتدفق الهواء السلبي وتبديد الحرارة.
تعامل مع الوحدة باستخدام ممارسات آمنة من التفريغ الكهروستاتيكي لمنع تلف المكونات الإلكترونية الحساسة الداخلية.
الأسئلة الشائعة
هل يتطلب 2150-AGA طاقة خارجية؟
لا، تستمد الوحدة طاقتها التشغيلية المطلوبة مباشرة من اللوحة الخلفية لـ Allen-Bradley SLC 500.
ما هي البروتوكولات التسلسلية المدعومة؟
تدعم الوحدة DF1 القياسي ومنطق الواجهة التسلسلية، مما يجعلها متوافقة مع مختلف الأجهزة التسلسلية القديمة وواجهات HMI.
هل هذه الوحدة متوافقة مع جميع حوامل SLC 500؟
تم تصميم 2150-AGA لأنظمة هيكل Allen-Bradley SLC 500 القياسية. يرجى التحقق من ميزانية طاقة اللوحة الخلفية الخاصة بك للتأكد من دعم حمل 500 مللي أمبير.
