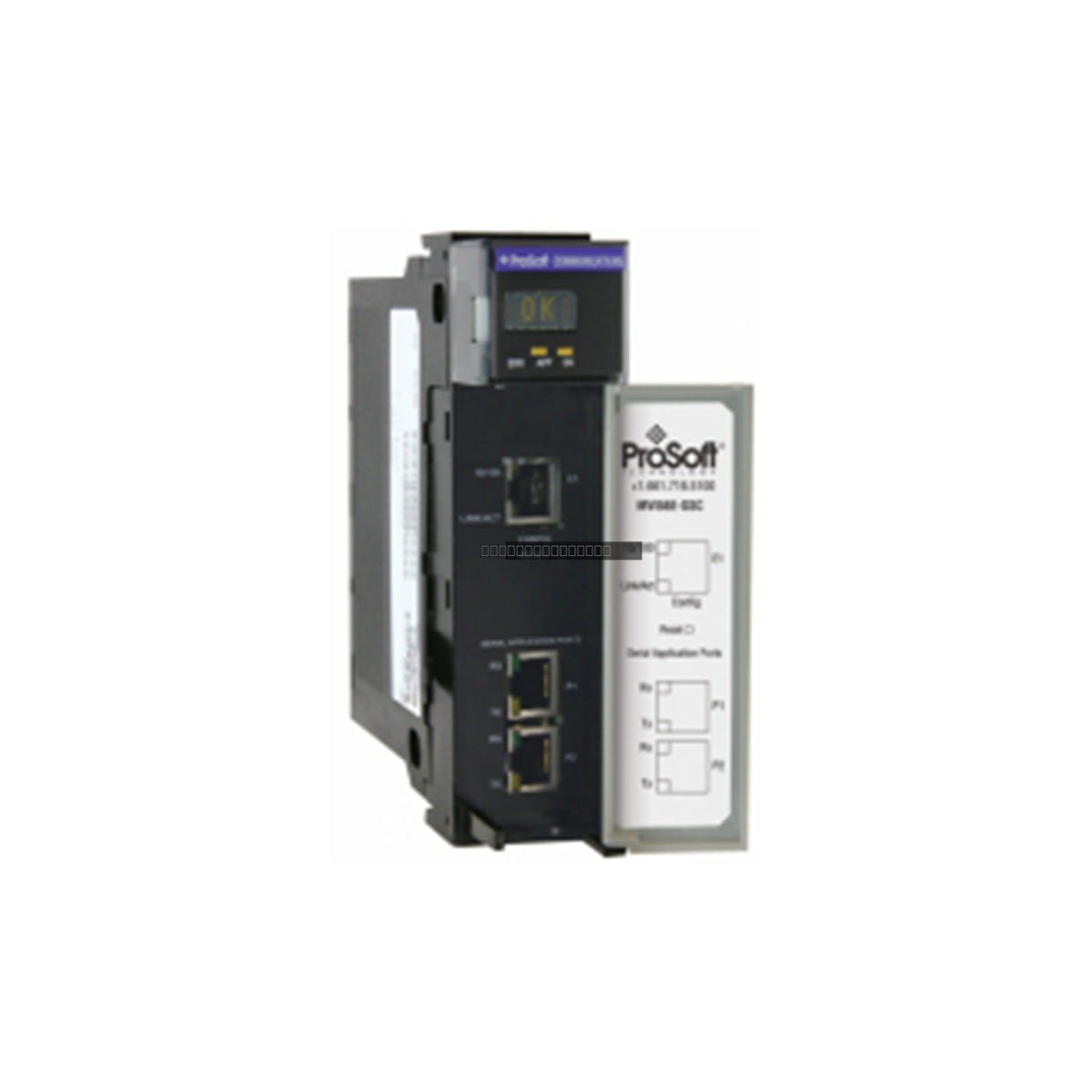

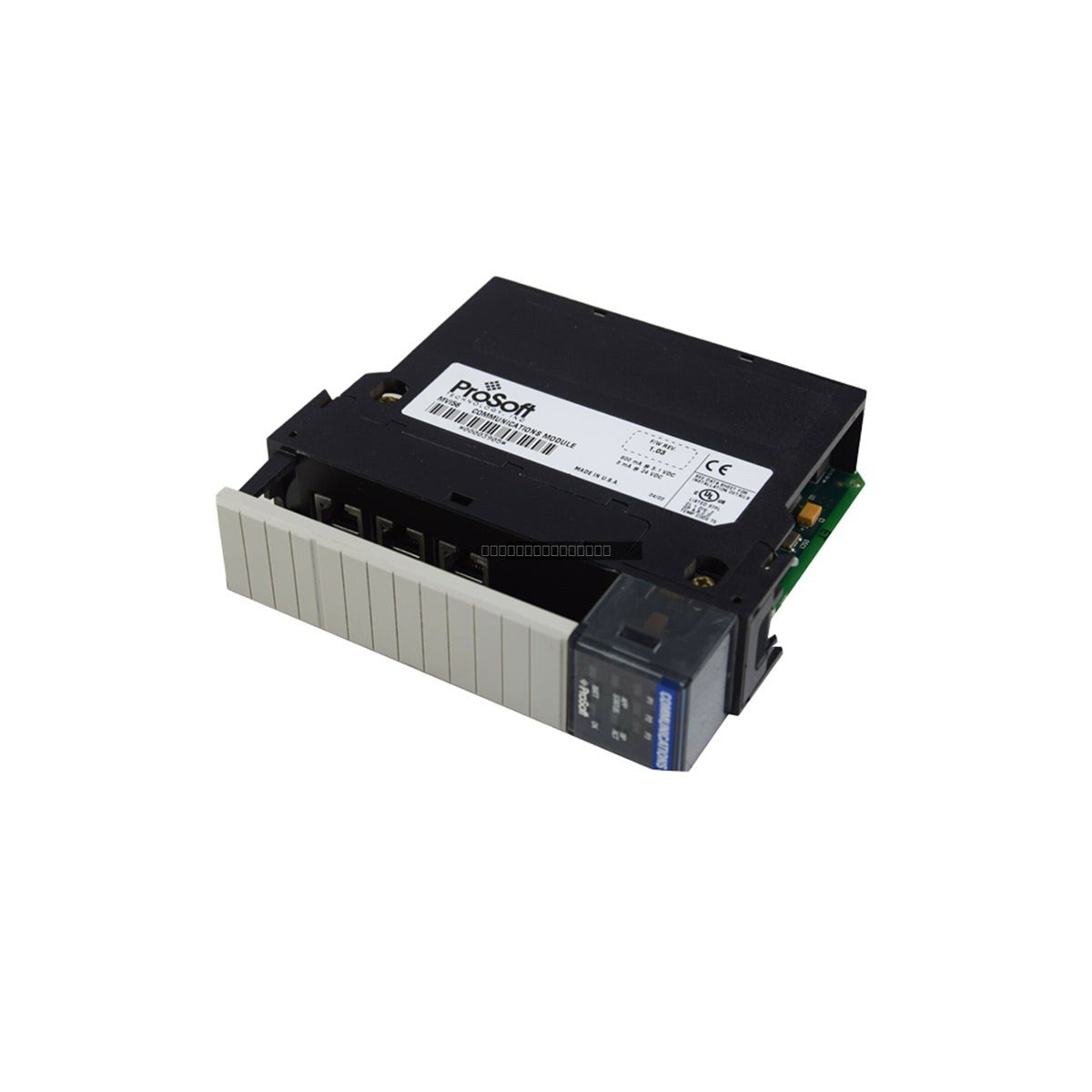

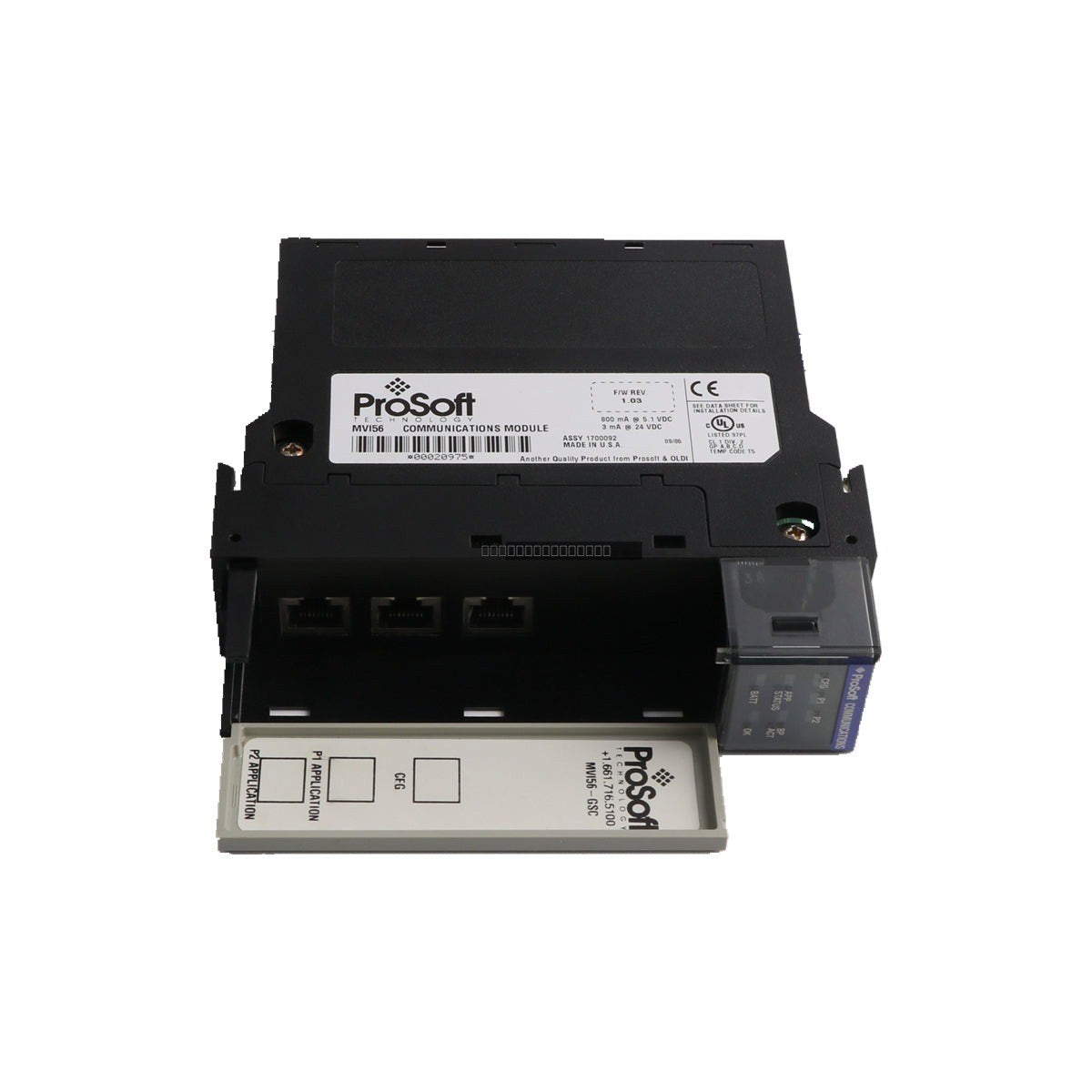

وحدة ProSoft MVI56-GSC هي وحدة اتصال تسلسلي ASCII عامة مصممة للاندماج مع معالجات Rockwell Automation ControlLogix. تسهل هذه الوحدة تبادل البيانات بسلاسة بين اللوحة الخلفية لـ ControlLogix والأجهزة التسلسلية التي تستخدم بروتوكولات ASCII. وتعمل كجسر للمعدات القديمة، وماسحات الباركود، والطابعات، وغيرها من الأجهزة الطرفية القائمة على التسلسل، مما يسمح لها بالاتصال مباشرة ببيئة PLC.
الميزات
مصممة لمنصات Rockwell Automation ControlLogix.
توفر منفذين تسلسليين مستقلين لاتصالات ASCII.
تدعم مجموعة واسعة من معدلات الباود وتكوينات التأطير لتناسب الأجهزة التسلسلية المتنوعة.
مخازن بيانات قابلة للتكوين للتعامل الفعال مع سلاسل ASCII الواردة والصادرة.
اتصال مباشر باللوحة الخلفية لنقل البيانات عالي السرعة إلى المعالج.
التطبيقات
يتم نشر MVI56-GSC بشكل شائع في بيئات الأتمتة الصناعية حيث تتطلب دمجًا تسلسليًا قديمًا. تشمل التطبيقات النموذجية ما يلي:
دمج ماسحات الباركود وقارئات RFID في أنظمة تتبع أرضية المصنع.
الربط مع الطابعات الصناعية لتوليد الملصقات وإعداد التقارير.
الاتصال بموازين الوزن والأجهزة التحليلية.
ربط وحدات التحكم القديمة القائمة على التسلسل بأنظمة ControlLogix الحديثة.
المواصفات الفنية
طراز المنتج
MVI56-GSC
المصنع
ProSoft
نوع الوحدة
وحدة اتصال تسلسلي ASCII عامة
التوافق
منصة ControlLogix
الوزن
0.22 كجم
إرشادات التثبيت
تأكد من فصل طاقة رف ControlLogix قبل تثبيت الوحدة أو إزالتها.
أدخل الوحدة في أي فتحة متاحة في هيكل ControlLogix.
استخدم كابلات تسلسلية محمية مناسبة لتقليل تداخل EMI، خاصة في البيئات الصناعية عالية الضوضاء.
تأكد من تأريض دروع الكابل التسلسلي بشكل صحيح في أحد الطرفين لمنع حلقات التأريض.
قم بتكوين معلمات الوحدة عبر برنامج برمجة ControlLogix (Studio 5000 / RSLogix 5000) باستخدام ملف الإضافة المتوفر (AOP) أو منطق سلم العينة.
تحقق من أن توصيل المنفذ التسلسلي (RS-232/422/485) يتوافق مع متطلبات ترتيب الأطراف للجهاز الطرفي المستهدف.
الأسئلة الشائعة
هل لا يزال MVI56-GSC قيد الإنتاج؟
لا، لقد تم إيقاف إنتاج MVI56-GSC من قبل الشركة المصنعة. نحن نقدم وحدات مجددة عالية الجودة لدعم صيانة الأنظمة القديمة ومتطلبات قطع الغيار.
ما هو نوع الاتصال التسلسلي الذي تدعمه هذه الوحدة؟
يدعم MVI56-GSC الاتصال التسلسلي ASCII العام، مما يسمح له بالاتصال بالأجهزة التي ترسل وتستقبل البيانات بتنسيقات سلسلة ASCII القياسية.
