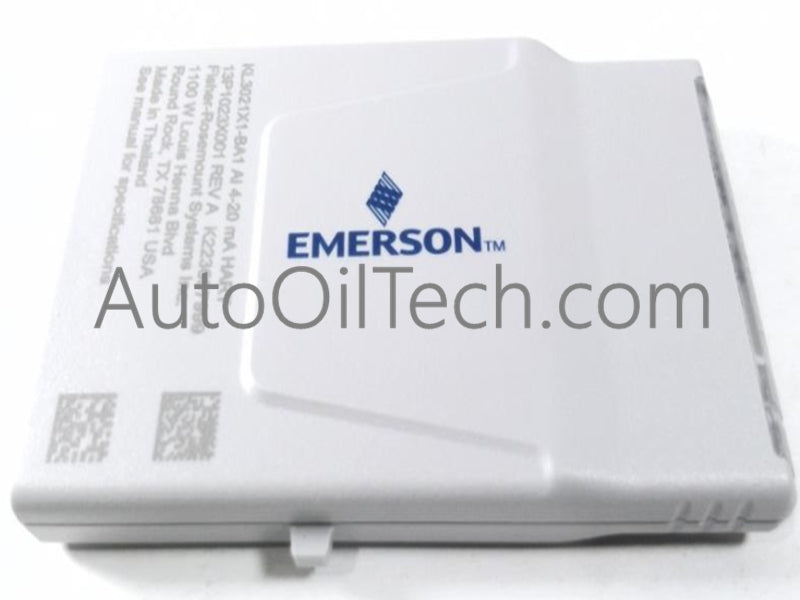

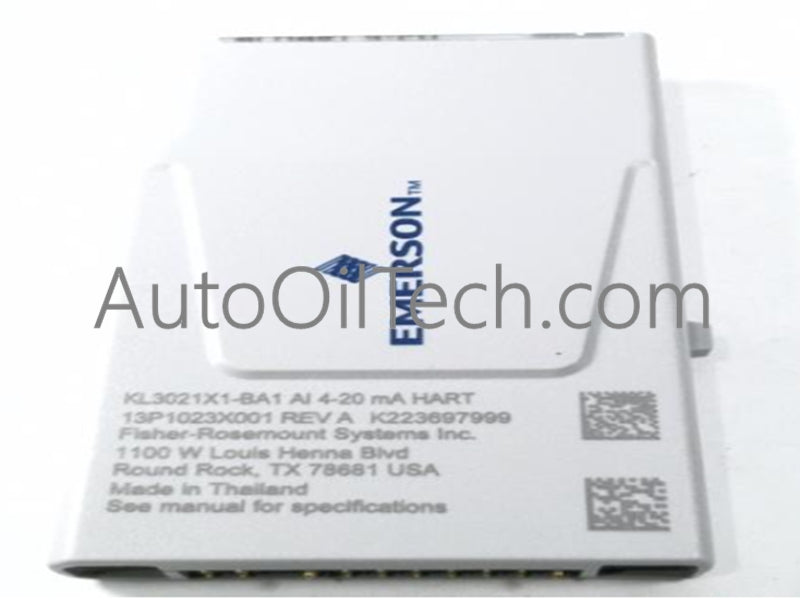

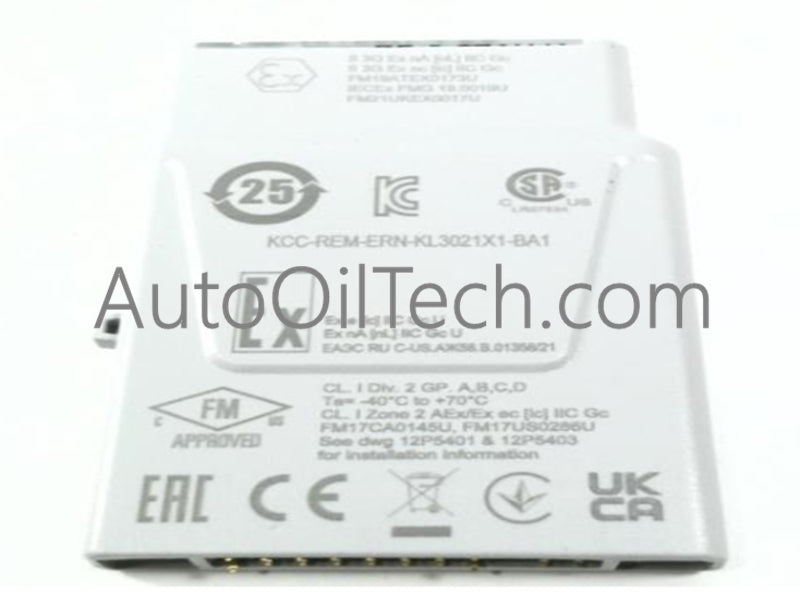

الKL3021X1-BA1وحدة CHARM هي وحدة متخصصة لتوصيف المدخلات التناظرية، مصممة خصيصًا لنظام DeltaV الإلكتروني من إيمرسون. تُعد هذه الوحدة المكون "الذكي" الذي يُعرّف قناة إدخال/إخراج واحدة كمدخل تناظري 4-20 مللي أمبير مع دعم كامل لبروتوكول HART.
المواصفات الفنية
نوع الإشارة : مدخل تناظري 4-20 مللي أمبير
البروتوكول : تمرير HART لتشخيص الأجهزة الذكية
طاقة ناقل CHARM : +6.3 فولت تيار مستمر عند 32 مللي أمبير
طاقة دائرة المجال : +24 فولت تيار مستمر عند 25 مللي أمبير (كحد أقصى)
درجة حرارة التشغيل : من -40 درجة مئوية إلى +70 درجة مئوية (من -40 درجة فهرنهايت إلى +158 درجة فهرنهايت)
الصدمة/الاهتزاز : 10 غرام نصف موجة جيبية (11 مللي ثانية) / 0.7 غرام من 13.2 إلى 150 هرتز
مفتاح كتلة الطرفية :1أ(مفتاح ميكانيكي للإدخال التناظري)
إمكانية التهيئة : إمكانية اختيار الترشيح والتخميد عبر البرنامج
السلامة : قادر على تحقيق مستوى السلامة SIL 3 عند استخدامه في بيئة DeltaV SIS
الأسئلة الشائعة
ما أهمية الموقع الرئيسي "1A"؟1أيُعدّ موضع المفتاح بمثابة حماية مادية على قاعدة CHARM. فهو يضمن إمكانية إدخال CHARM ذي المدخل التناظري فقط في فتحة مُجهزة لجهاز إرسال تناظري، مما يمنع حدوث تلف كهربائي ناتج عن عدم تطابق أنواع الإشارات.
هل يمكنني استخدام هذه القطعة لجهاز إرسال ثنائي الأسلاك؟ نعم.KL3021X1-BA1يوفر طاقة المجال اللازمة بجهد 24 فولت تيار مستمر لتشغيل جهاز إرسال قياسي ثنائي الأسلاك، مع استقبال إشارة 4-20 مللي أمبير وبيانات HART أيضًا.
