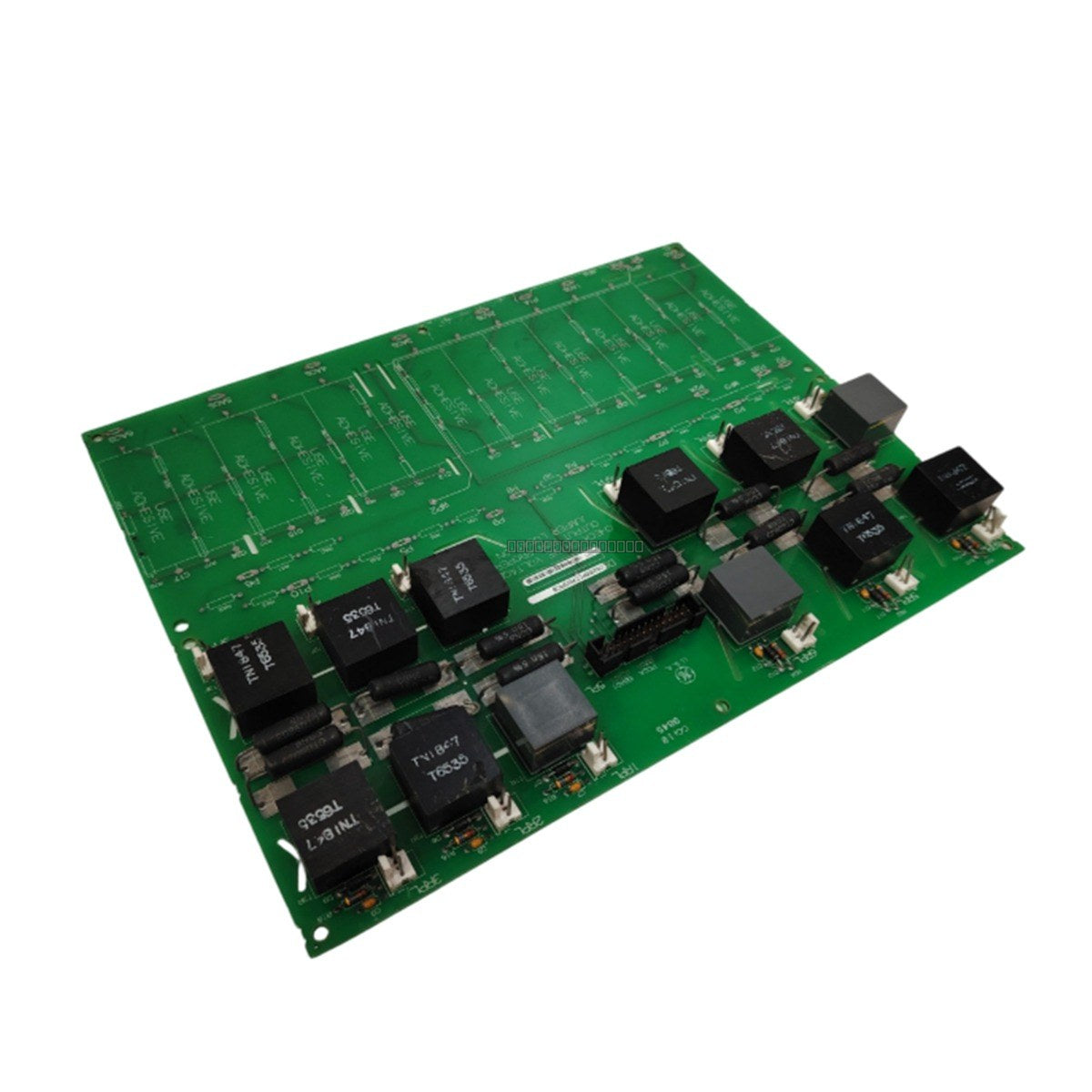

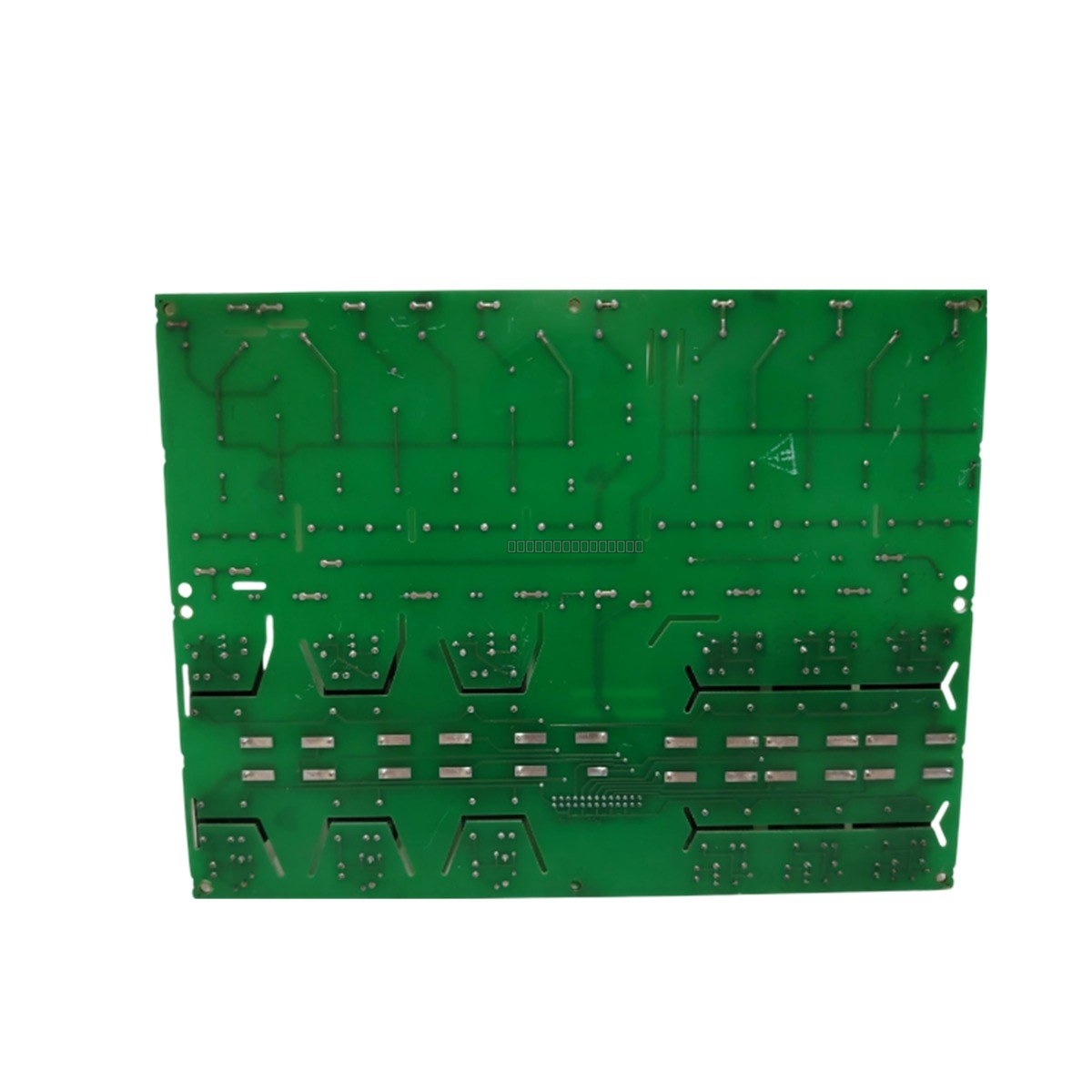

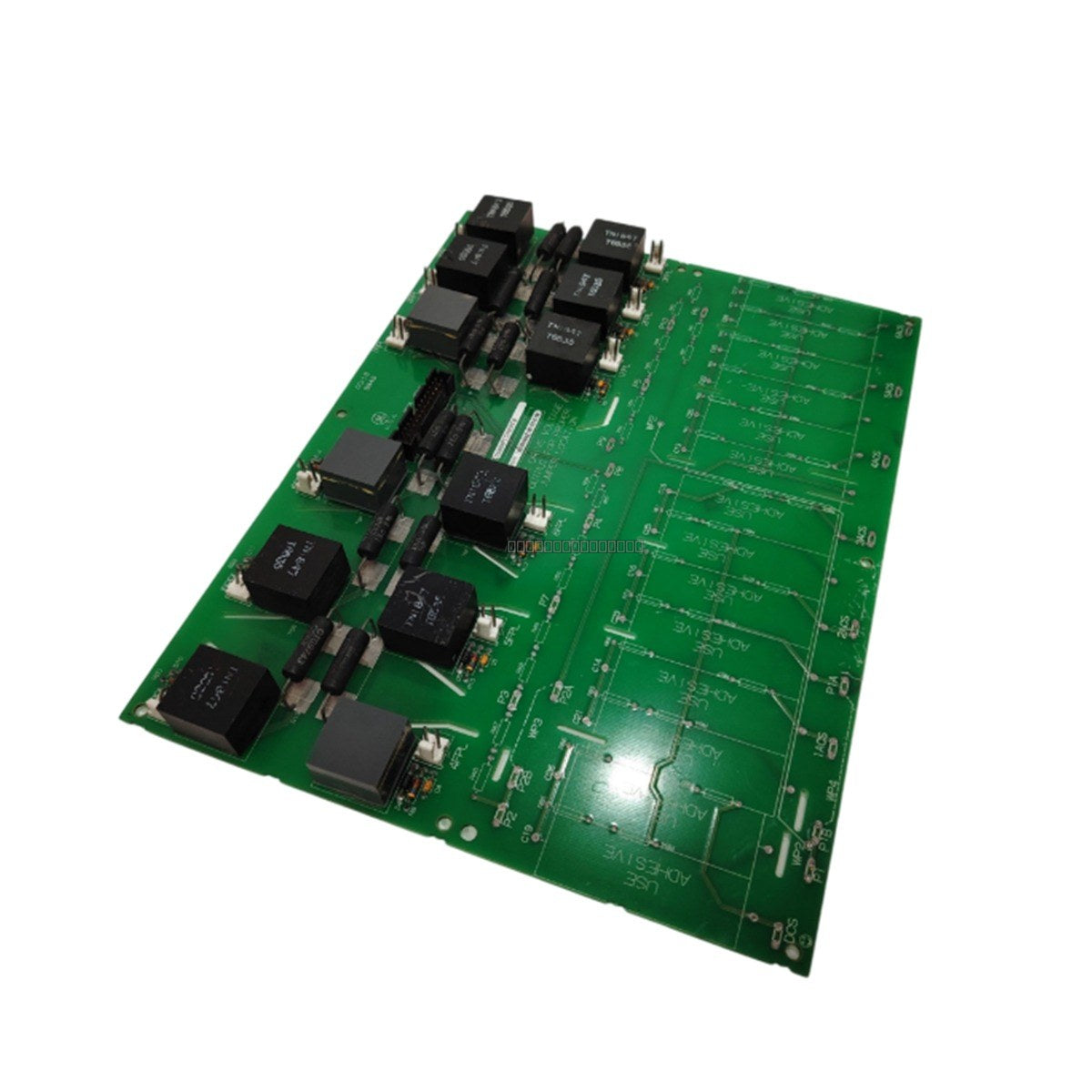

لوحة توصيل الطاقة من نوع GE Fanuc DS200PCCAG5ACB Mark V Speedtronic

الوصف

DS200PCCAG5ACB عبارة عن بطاقة توصيل طاقة (PCCA) عالية الأداء مصممة لسلسلة Speedtronic Mark V من General Electric. تعمل هذه الوحدة كواجهة حاسمة بين جسر طاقة SCR ودوائر التحكم في المحرك. باستخدام محولات النبض، فإنها توفر إشارات تشغيل البوابة لجسر SCR. تم تحسين هذا الطراز خصيصًا لتطبيقات التحكم في القدرة الحصانية العالية (HP)، ويتميز بتصميم ينقل مخمدات وتخفيف سلاسل خارج البطاقة لدعم مجموعات القيادة القوية في البيئات الصناعية الصعبة.

الميزات

• تكامل النظام: مصمم خصيصًا للاستخدام مع لوحات إمداد الطاقة من نوع DCFB ضمن بنية Mark V.
• التحكم في نبضة البوابة: مزود بـ 12 موصلًا للتوصيل من أجل إرسال موثوق لإشارات نبضة البوابة الأمامية والخلفية إلى جسر SCR.
• تحسين HP عالي: مصمم لدعم وحدات التحكم ذات القدرة الحصانية العالية عن طريق تبسيط المكونات على اللوحة.
• التصميم الميكانيكي: يتميز بفتحات تثبيت معزولة ومثقوبة في المصنع للتثبيت الآمن على حامل لوحة باستخدام ستة حوامل بلاستيكية.
• هندسة المراجعة: تتضمن تحديثات وظيفية وفنية محددة (المراجعة A و C والأعمال الفنية B) لضمان التوافق مع مكونات الإطار من نمط J و K و M.

التطبيقات

تُستخدم وحدة PCCA هذه بشكل أساسي في توليد الطاقة على نطاق واسع، والتكرير الصناعي، وعمليات التعدين الثقيلة حيث يلزم التحكم المستمر في الدفع واستقرار محرك الجهد العالي. إنها مكون حيوي للحفاظ على سلامة تشغيل أنظمة محركات Speedtronic.

المواصفات الفنية

إرشادات التثبيت

• إيقاف التشغيل: تأكد من فصل جميع مصادر الطاقة عن خزانة القيادة قبل إزالة أو تثبيت وحدة PCCA.
• التعامل مع ESD: استخدم تدابير الحماية من التفريغ الكهروستاتيكي (ESD) القياسية، بما في ذلك حزام معصم مؤرض، عند التعامل مع لوحة الدوائر المطبوعة (PCB).
• التركيب: ثبت البطاقة في حامل اللوحة باستخدام الحوامل البلاستيكية الستة المخصصة. تأكد من أن اللوحة مثبتة بشكل صحيح خلف لوحات التحكم في القيادة وإمداد الطاقة.
• العزل: تتميز اللوحة بفتحات تثبيت معزولة؛ تأكد من عدم وجود حطام موصل أو أجهزة غير مناسبة تسبب دائرة قصر ضد هيكل الخزانة.
• الأسلاك: تحقق من أن جميع موصلات نبضة البوابة الـ 12 مثبتة بإحكام وأن اللوحة متصلة بشكل صحيح بلوحة إمداد الطاقة DCFB.

الأسئلة الشائعة

س: هل هذه البطاقة متوافقة مع جميع محركات Mark V؟
ج: لا، DS200PCCAG5ACB هي بطاقة من المجموعة G5 مصممة خصيصًا لوحدات التحكم عالية القدرة الحصانية ومتوافقة مع إطارات من نمط J و K و M. تحقق دائمًا من تكوين محرك الأقراص الخاص بك مقابل دليل GEI-100161.

س: ماذا يمثل لاحقة ACB؟
ج: تشير لاحقة ACB إلى سجل مراجعات اللوحة، مما يشير إلى المراجعات الوظيفية A و C، ومراجعة الأعمال الفنية B.
