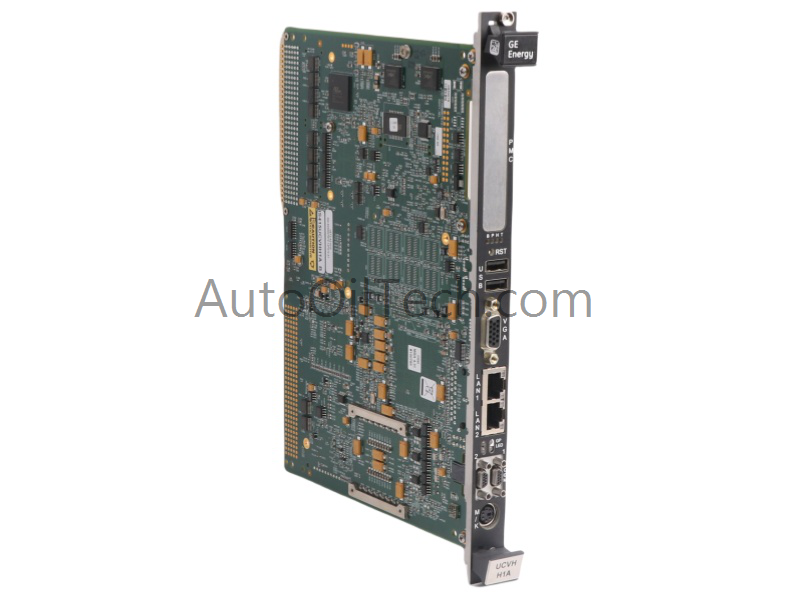

IS415UCVHH1A | جنرال إلكتريك | لوحة تحكم VME

الوصف

تُعد لوحة GE IS415UCVHH1A وحدة تحكم قائمة على VME بحجم 6U، تُستخدم في منصة التحكم في التوربينات Mark VIe. بصفتها الكمبيوتر أحادي اللوحة (SBC) UCVH، فإنها تنفذ رمز تطبيق التوربينات، وتدير مهام التحكم في الوقت الفعلي، وتتصل بمحطات التشغيل ومحطات العمل الهندسية وأنظمة التحكم الموزعة عبر منافذ اتصال متعددة. تعمل اللوحة بنظام التشغيل QNX في الوقت الفعلي، مما يضمن أداءً متعدد المهام محددًا وعالي السرعة مطلوبًا في تطبيقات الغاز والبخار والمحركات النفاثة (LM) وتطبيقات توازن المصنع.

المواصفات الفنية

• رقم القطعة: IS415UCVHH1A

• العلامة التجارية: GE

• السلسلة: Mark VIe

• نوع المنتج: لوحة تحكم

• عدد القنوات: 6

• مصدر الطاقة: 200-250 فولت تيار متردد

• درجة حرارة التشغيل: من 0 إلى 70 درجة مئوية

• نظام التشغيل: QNX

• المعالج الدقيق: Intel Ultra-Low-Voltage Celeron 650 ميجاهرتز

• الذاكرة: 128 ميجابايت SDRAM

• الوزن: 2.00 رطل

• الحجم: 3.4 بوصة × 6.37 بوصة

• بلد المنشأ: الولايات المتحدة الأمريكية

• التوفر: متوفر في المخزون

• الدليل: GEH-6421 M

الوصف الوظيفي

• تعمل كوحدة تحكم رئيسية في وحدات التحكم Mark VIe VME-rack.

• تنفذ رمز تطبيق التوربينات لأنظمة الغاز والبخار والمحركات النفاثة (LM) و BOP.

• تتصل بلوحات الإدخال/الإخراج للتوربينات عبر اللوحة الخلفية VME.

• تستخدم QNX، وهو نظام تشغيل حقيقي deterministic مُحسّن للموثوقية الصناعية.

• توفر ثلاث واجهات اتصال:

  • إيثرنت إلى UDH لاتصالات HMI ومعدات التحكم

  • RS-232C COM1 للإعداد

  • RS-232C COM2 لاتصالات DCS

التشغيل

• قادرة على تنفيذ ما يصل إلى 100,000 سلسلة/كتلة في الثانية تحت أحمال التطبيق النموذجية.

• تتزامن مع ساعة لوحة الاتصال VCMI في غضون 100 ميكروثانية باستخدام مقاطعة ساعة خارجية.

• تتبادل VCMI البيانات الخارجية مع وحدة التحكم عبر ناقل VME، لملء قاعدة بيانات نظام التحكم (CSDB).

• أنظمة البسيط (Simplex): تحتوي CSDB على مدخلات/مخرجات العمليات من لوحات الإدخال/الإخراج.

• أنظمة TMR: تتضمن CSDB:

  • مدخلات من جميع لوحات الإدخال

  • مدخلات فردية من لوحات Simplex

  • مخرجات محسوبة للتصويت على الأجهزة

  • قيم الحالة الداخلية المتبادلة بين وحدات التحكم

التثبيت

• تتكون وحدة التحكم الكاملة من وحدة تحكم UCVH ولوحة VCMI.

• يمكن استخدام ثلاثة أنواع من الرفوف:

  • رف GE Fanuc integrator (قصير، إدخال/إخراج عن بعد فقط)

  • رف Mark VIe القصير (إدخال/إخراج محلي + عن بعد)

  • رف Mark VIe الطويل (إدخال/إخراج محلي موسع + عن بعد)

• يعتمد وضع مروحة التبريد على نوع الرف (فوق أو تحت وحدة التحكم).

• لوحة VDSK مطلوبة في تركيبات رف GE Fanuc المستقلة لـ:

  • توفير طاقة المروحة

  • توفير اتصال معرّف الرف

الأسئلة المتكررة

• س: هل تدعم IS415UCVHH1A التثبيت الساخن؟ ج: لا. يجب إيقاف تشغيل رف VME قبل تثبيت وحدة التحكم أو إزالتها.

• س: هل يمكن لوحدة التحكم أن تعمل بدون لوحة VCMI؟ ج: لا. VCMI مطلوبة لاتصال ناقل VME وتبادل بيانات CSDB.

• س: هل QNX إلزامي لوحدات التحكم Mark VIe؟ ج: نعم. QNX هو نظام التشغيل القياسي في الوقت الفعلي لجميع وحدات التحكم Mark VIe.

إرشادات التثبيت الميداني

• حافظ على الحماية من التفريغ الكهروستاتيكي أثناء التعامل؛ مكونات وحدة المعالجة المركزية والذاكرة حساسة.

• تأكد من التركيب الصحيح في رف VME للحفاظ على استمرارية اللوحة الخلفية.
