IS200TBTCH1CBB | GE | لوحة طرفية لإدخال المزدوجة الحرارية

الوصف

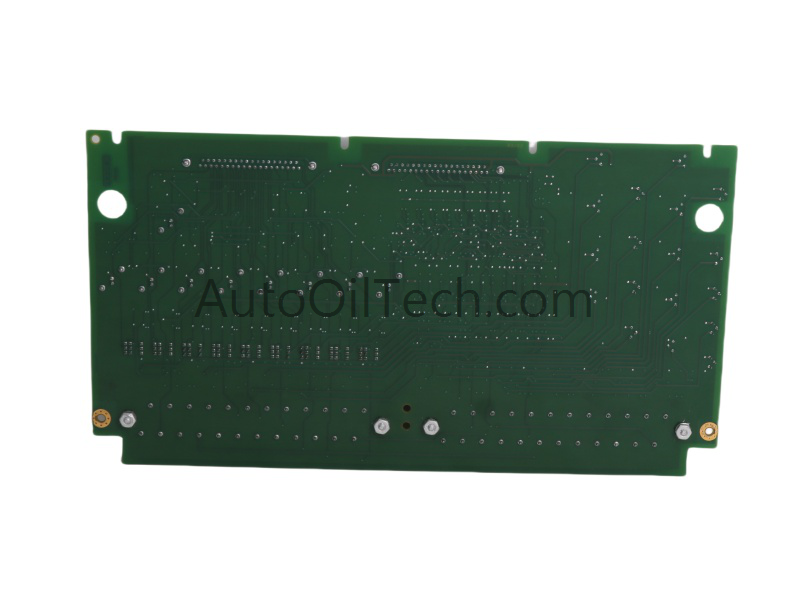

تم تكوين لوحة الأطراف الكهروحرارية GE IS200TBTCH1CBB، والمُدرجة أيضًا تحت اسم TBTCH1C، لاكتساب درجة حرارة التوربينات ضمن منصة Mark VIe، وتوفر واجهة كهروحرارية ذات 24 قناة من خلال كتل طرفية من نوع الحاجز وموصلات اللوحة الخلفية من نوع DC. تدعم اللوحة أنواعًا متعددة من الكهروحراريات وتدمج أجهزة مرجعية للوصلة الباردة لتحقيق دقة قياس مستقرة.

تفكيك اللاحقة ومصفوفة النموذج

• لا يحدد المعرف IS200TBTCH1CBB عناصر لاحقة قابلة للتفكيك.

• لا تتوفر مصفوفة متغيرة في الوثائق المقدمة.

• يُعامل رقم الجزء على أنه تعيين ثابت لمعدات Mark VIe TBTC.

المواصفات الفنية للأجهزة

• رقم الجزء: IS200TBTCH1CBB

• العلامة التجارية: GE

• السلسلة: Mark VIe

• نوع المنتج: لوحة طرفية لإدخال الكهروحراريات

• القنوات: 24 قناة كهروحرارية

• الأنواع المدعومة: E، J، K، S، T

• المدى: -8 ملي فولت إلى +45 ملي فولت

• درجة حرارة التشغيل: 0 إلى +45 درجة مئوية

• الحجم: 15.9 سم ارتفاع × 17.8 سم

• التوفر: متوفر في المخزون

• بلد المنشأ: الولايات المتحدة

• المرجع اليدوي: GEH‑6421M

سلوك إشارة الكهروحراريات وتوافق حزمة PTCC

• تدعم الكهروحراريات المؤرضة وغير المؤرضة على مسافة تصل إلى 300 متر من لوحة التحكم في التوربينات.

• أقصى مقاومة كبل ثنائي الاتجاه مسموح بها: 450 أوم.

• تتضمن قمع الضوضاء عالية التردد وأجهزة مرجعية مزدوجة للوصلة الباردة لتحقيق قياس مستقر.

• تتصل بحزم الإدخال/الإخراج PTCC عبر موصلات من نوع DC:

  • TBTCH1C (بسيط): موصلان DC، يدعم حزمتي PTCC لاكتساب 24 قناة كاملة.

  • TBTCH1B (TMR): ستة موصلات DC، تدعم حزمة إلى ثلاث حزم PTCC، وتوفر إمكانية 12 قناة.

• تدعم تكوينات Mark VIe البسيطة والمزدوجة وTMR.

الأسئلة الشائعة (FAQ)

• س: هل يمكن لـ TBTCH1CBB دعم أنواع كهروحرارية مختلطة في وقت واحد؟ ج: نعم. كل قناة مستقلة وتدعم أي من أنواع الكهروحراريات المذكورة.

• س: هل توفر اللوحة تعويضًا خاصًا بالوصلة الباردة؟ ج: نعم. يوفر جهازا مرجع للوصلة الباردة على اللوحة تعويضًا لجميع القنوات.

• س: هل يتم دعم تشغيل الكهروحراريات لمسافات طويلة؟ ج: نعم. حتى 300 متر، بشرط ألا تتجاوز مقاومة الكابل 450 أوم.

إرشادات التركيب الميداني

• استخدم كتل الأطراف القابلة للإزالة من نوع الحاجز لتوصيل الكهروحراريات؛ كل كتلة تدعم موصلات #12 AWG.

• تأكد من توصيل أطراف الدرع بأرضية الهيكل لتقليل الضوضاء.

• تحقق من تثبيت موصل DC قبل تشغيل النظام.

• وجّه أسلاك الكهروحراريات بعيدًا عن موصلات الجهد العالي لتجنب الضوضاء المستحثة.

• تأكد من كمية حزمة PTCC ومحاذاة الموصل بناءً على التكوين البسيط أو TMR.

• افحص أجهزة الوصلة الباردة للتأكد من وضعها الصحيح والتلامس الحراري.
