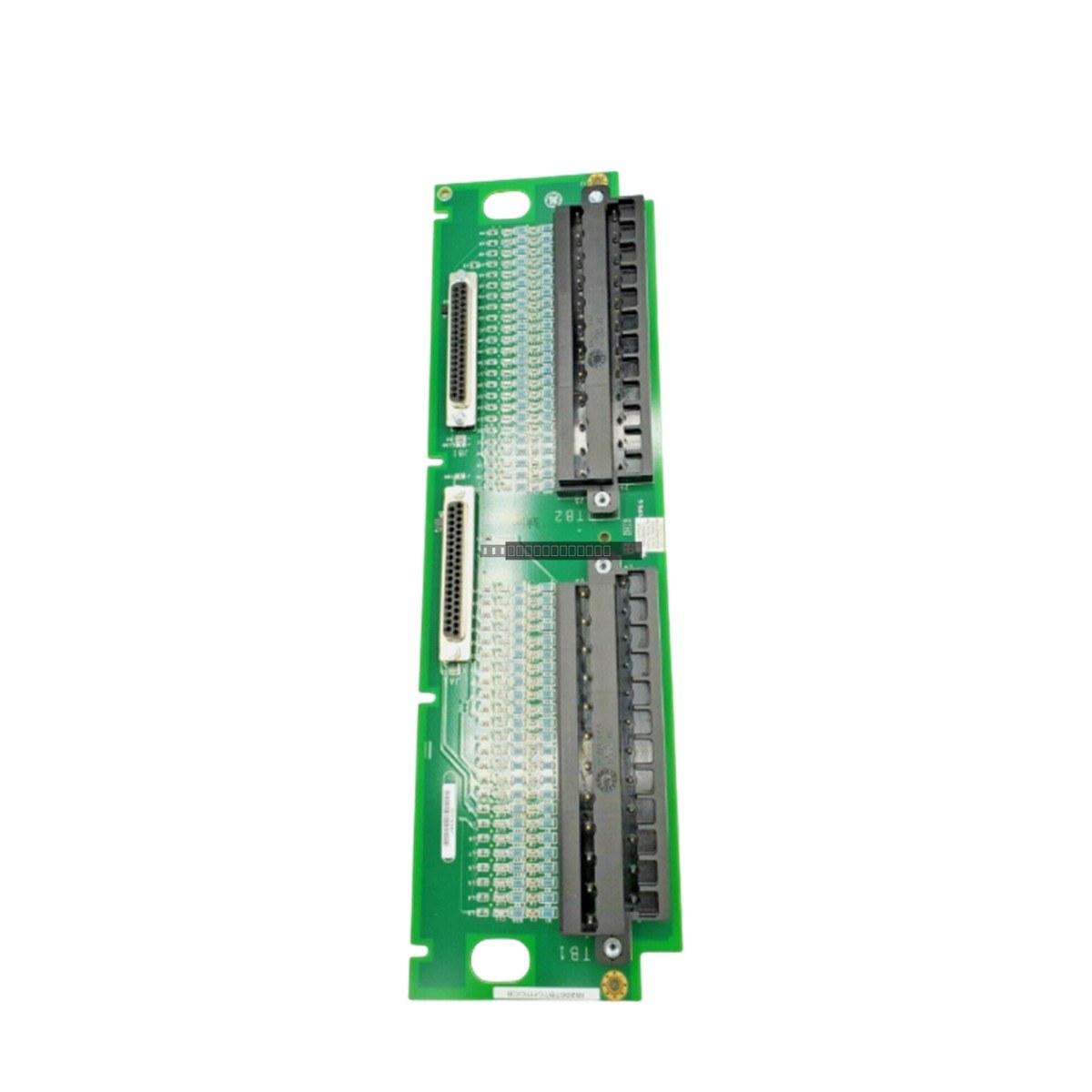

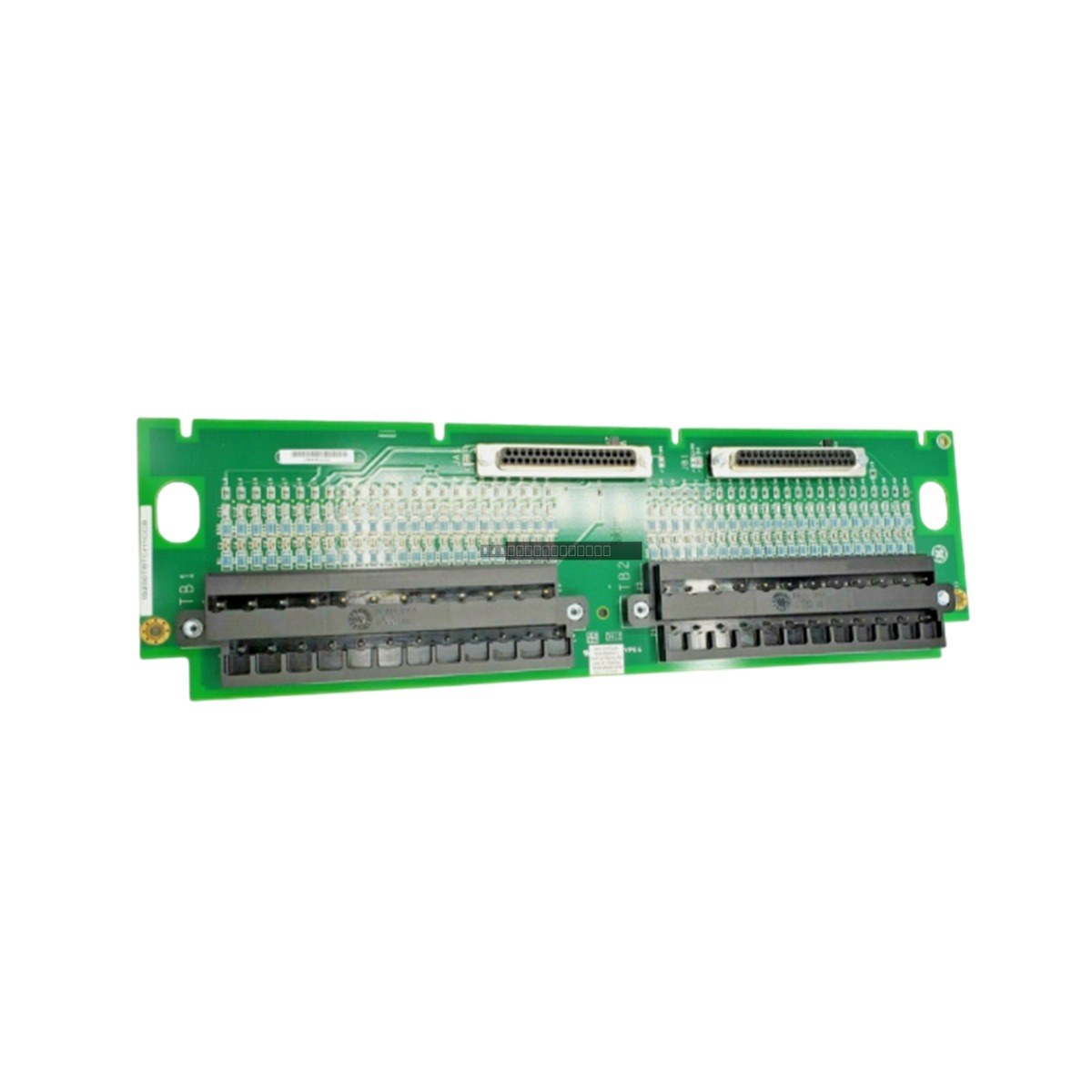

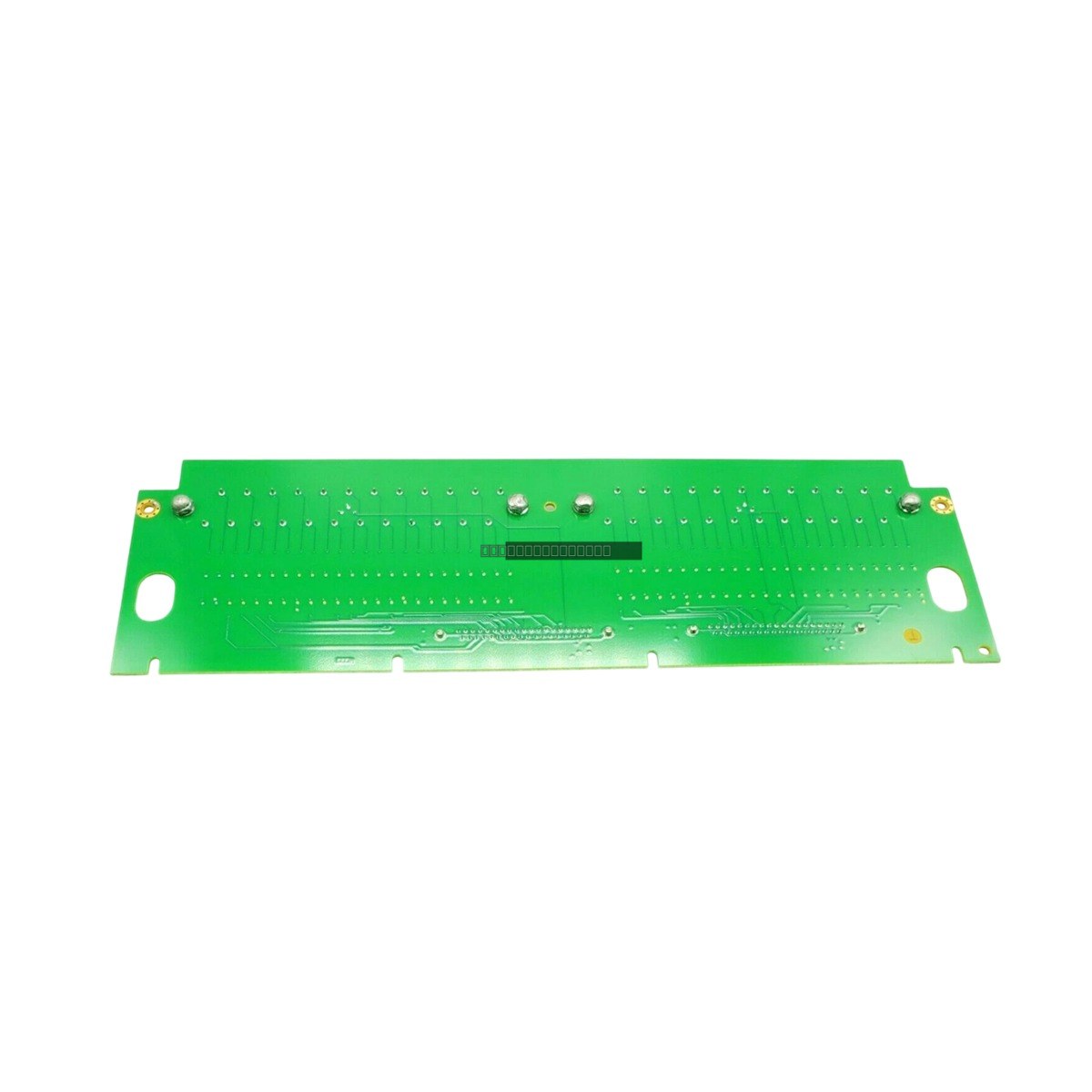

IS200TBTCH1C هو لوحة طرفية لإدخال المزدوجات الحرارية عالية الكثافة، مصممة لنظام التحكم الموزع General Electric Mark VIe. تعمل هذه اللوحة كواجهة أساسية بين مستشعرات المزدوجات الحرارية المثبتة في الموقع ووحدات معالجة الإدخال/الإخراج للنظام. وهي مصممة لدعم تطبيقات التحكم في التوربينات بالغة الأهمية، مما يوفر اكتسابًا موثوقًا للإشارة لـ 24 قناة مستقلة. تتوافق اللوحة مع أنواع متعددة من المزدوجات الحرارية، بما في ذلك E و J و K و S و T، وتدعم بنيات نظام مرنة تتراوح من التكوينات البسيطة إلى التكوينات ثلاثية الوحدات المتكررة (TMR).
الميزات
تدعم 24 قناة إدخال مزدوج حراري مستقلة.
متوافقة مع أنواع المزدوجات الحرارية E و J و K و S و T.
واجهة مباشرة لوحدات الإدخال/الإخراج PTCC عبر موصلات من النوع J المدمجة.
تدعم تكوينات النظام Simplex و Dual و TMR.
شرائط طرفية محمية مدمجة لتحسين مقاومة الضوضاء وسلامة الإشارة.
تستوعب الأسلاك الميدانية حتى 12 AWG عبر كتل طرفية من نوع الحاجز.
التطبيقات
تم تصميم IS200TBTCH1C خصيصًا للاستخدام في أنظمة التحكم GE Mark VIe، والتي توجد بشكل أساسي في توليد الطاقة والتحكم في التوربينات ومراقبة العمليات الصناعية الثقيلة حيث تكون هناك حاجة إلى قياس دقيق لدرجة الحرارة وتكرار النظام.
المواصفات الفنية
الموديل
IS200TBTCH1C
السلسلة
Mark VIe
قنوات الإدخال
24
المزدوجات الحرارية المدعومة
E, J, K, S, T
مدى الإدخال
-8 mV إلى +45 mV
درجة حرارة التشغيل
0 إلى 45 درجة مئوية
سعة الأسلاك
حتى 12 AWG
توافق النظام
وحدات الإدخال/الإخراج PTCC
إرشادات التركيب
تأكد من فصل طاقة نظام التحكم قبل تركيب أو إزالة اللوحة الطرفية أو وحدات الإدخال/الإخراج المرتبطة بها.
قم بتركيب اللوحة بإحكام داخل رف خزانة Mark VIe المخصص.
استخدم الشرائط الطرفية المحمية المخصصة على الجانب الأيسر من الكتل الطرفية لتأريض دروع الكابلات، مما يقلل من خطر التداخل الكهرومغناطيسي (EMI).
تأكد من إدخال وحدات الإدخال/الإخراج PTCC بشكل صحيح في موصلات اللوحة للحفاظ على استمرارية مسار الإشارة الموثوق به.
حافظ على درجات حرارة التشغيل المحيطة ضمن النطاق المحدد من 0 إلى 45 درجة مئوية لضمان موثوقية المكونات على المدى الطويل.
الأسئلة الشائعة
هل IS200TBTCH1C متوافق مع جميع وحدات الإدخال/الإخراج Mark VIe؟
تم تصميم هذه اللوحة خصيصًا للتوصيل بوحدات الإدخال/الإخراج PTCC. يرجى التحقق من تكوين نظامك المحدد ومتطلبات وحدات الإدخال/الإخراج قبل التثبيت.
هل تدعم هذه اللوحة تكوينات TMR؟
نعم، تم تصميم IS200TBTCH1C لدعم تكوينات Simplex و Dual و Triple Modular Redundant (TMR)، مما يسمح بإنشاء معماريات تحكم عالية التوافر.
