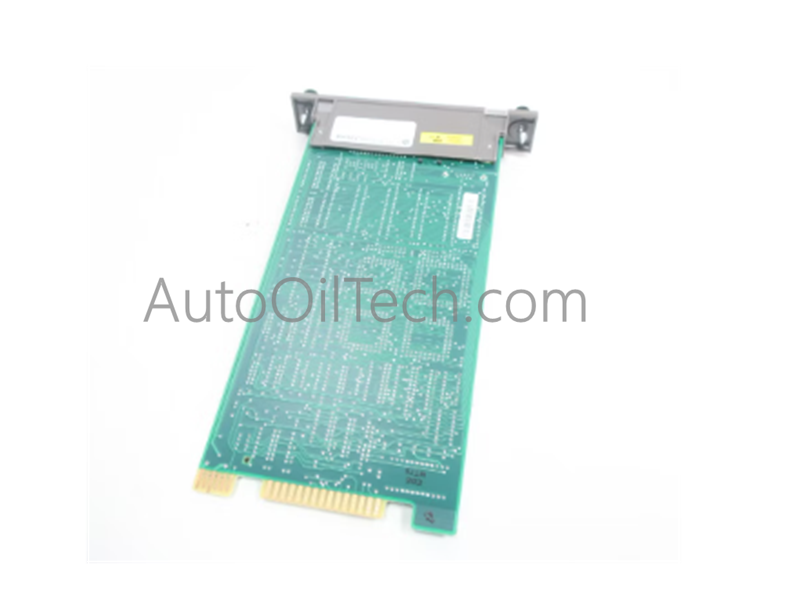

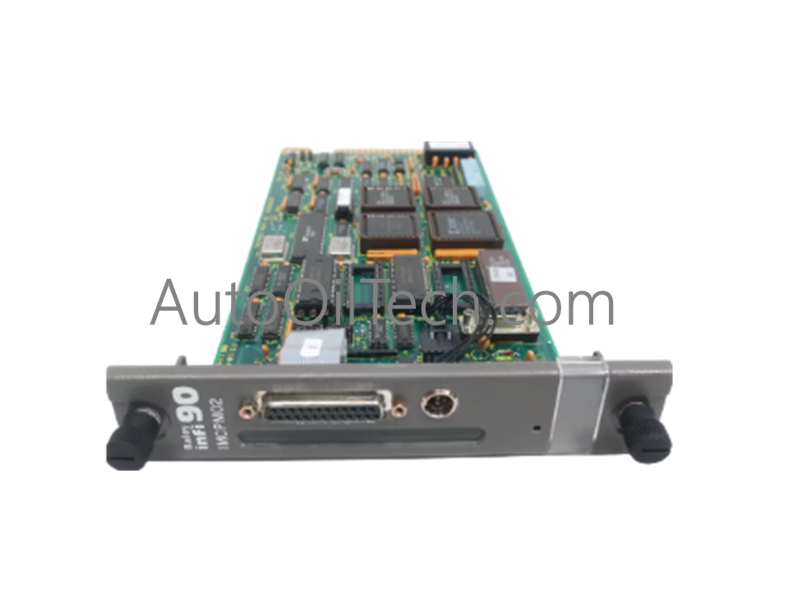

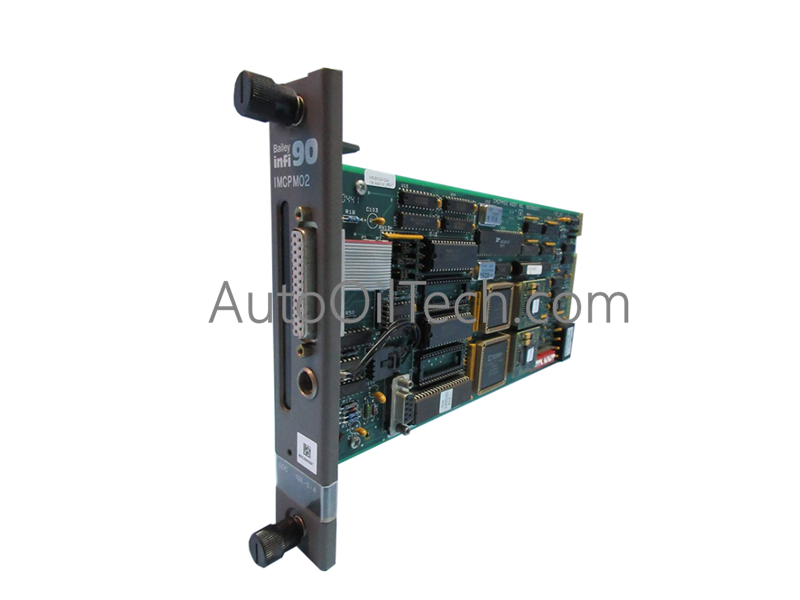

الIMCPM02وحدة منفذ اتصال عالية الأداء صممتها شركة ABB-Bailey لأنظمة التحكم الموزعة Infi 90 و Symphony Harmony. تعمل هذه الوحدة كجسر لتبادل البيانات التسلسلية، مما يسهل الاتصال السلس بين بيئة التحكم في العمليات والأجهزة الخارجية مثل أجهزة الكمبيوتر المضيفة والطابعات أو محطات الطرفية التابعة لجهات خارجية.
المواصفات الفنية
وحدة المعالج الدقيق:معالج داخلي 32 بت (يستخدم ناقل خارجي 16 بت) يعمل بسرعة ساعة تبلغ 16 ميجاهرتز.
تكوين الذاكرة:تم دمج 128 كيلوبايت من ذاكرة القراءة فقط (ROM) و 256 كيلوبايت من ذاكرة الوصول العشوائي (RAM) لتخزين البيانات بشكل فعال وتنفيذ التعليمات.
واجهة تسلسلية:منفذ RS-232-C واحد معزول يدعم معدلات نقل البيانات حتى 19.2 كيلو باود.
جهد التشغيل:يتم تزويدها بالطاقة عبر اللوحة الخلفية للنظام عند جهد +5 فولت تيار مستمر.
السحب الحالي:يبلغ الحد الأقصى للاستهلاك 0.81 أمبير، مع سحب تشغيل نموذجي يبلغ 750 مللي أمبير.
الناتج الحراري:يبدد ما يقرب من 3.8 واط في الظروف القياسية (4.1 واط كحد أقصى).
الIMCPM02يُستخدم هذا النظام عادةً في الحالات التي تتطلب تسجيل البيانات محليًا أو الاتصال بواجهات المستخدم (HMI). وللحفاظ على سلامة الإشارة والالتزام بمعايير التوافق الكهرومغناطيسي، من الضروري إبقاء أبواب الخزانة مغلقة أثناء التشغيل. يجب على فنيي الصيانة التأكد من إبقاء أجهزة الاتصال المحمولة (مثل أجهزة الراديو) على مسافة لا تقل عن مترين من غلاف الوحدة لمنع تداخل الترددات اللاسلكية.
