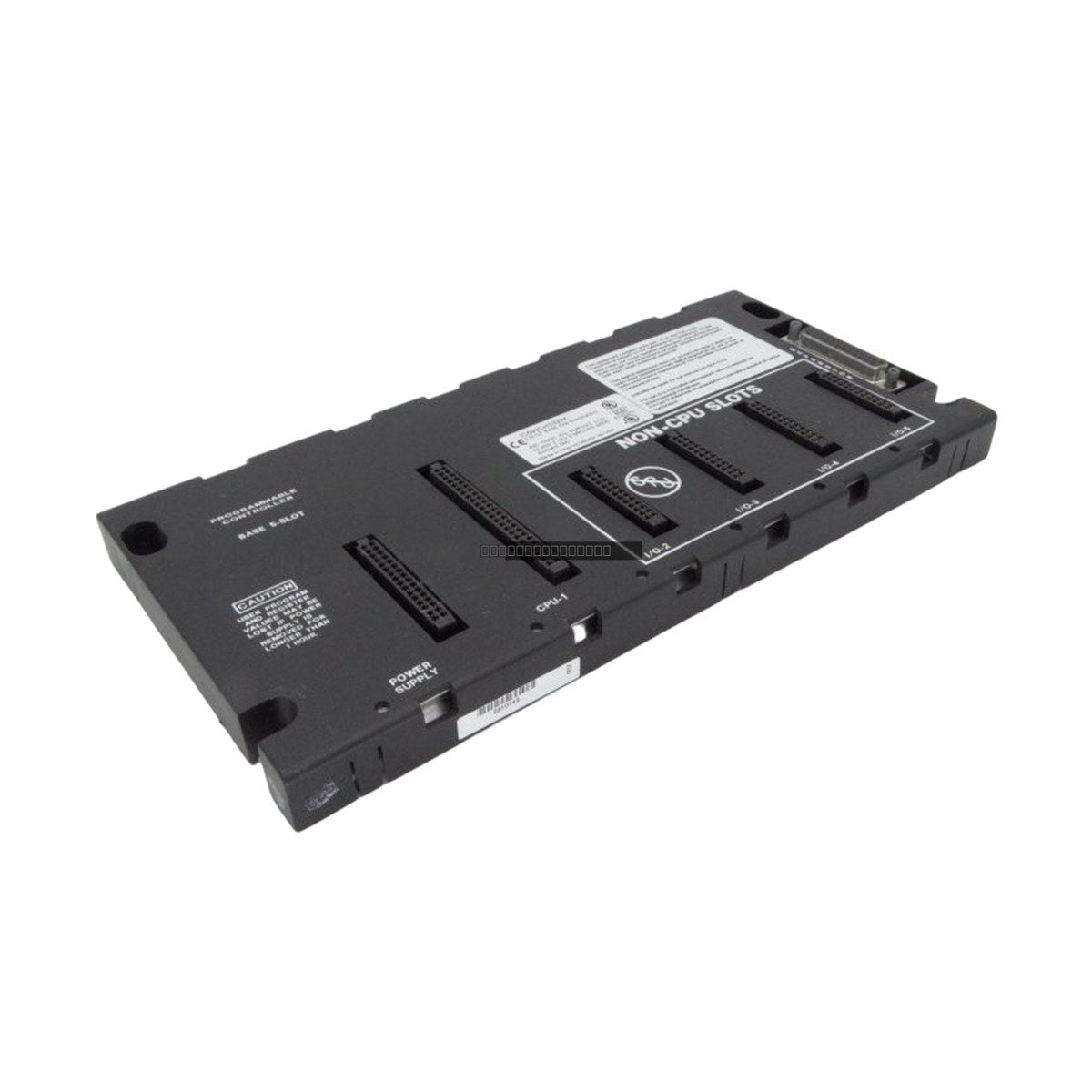

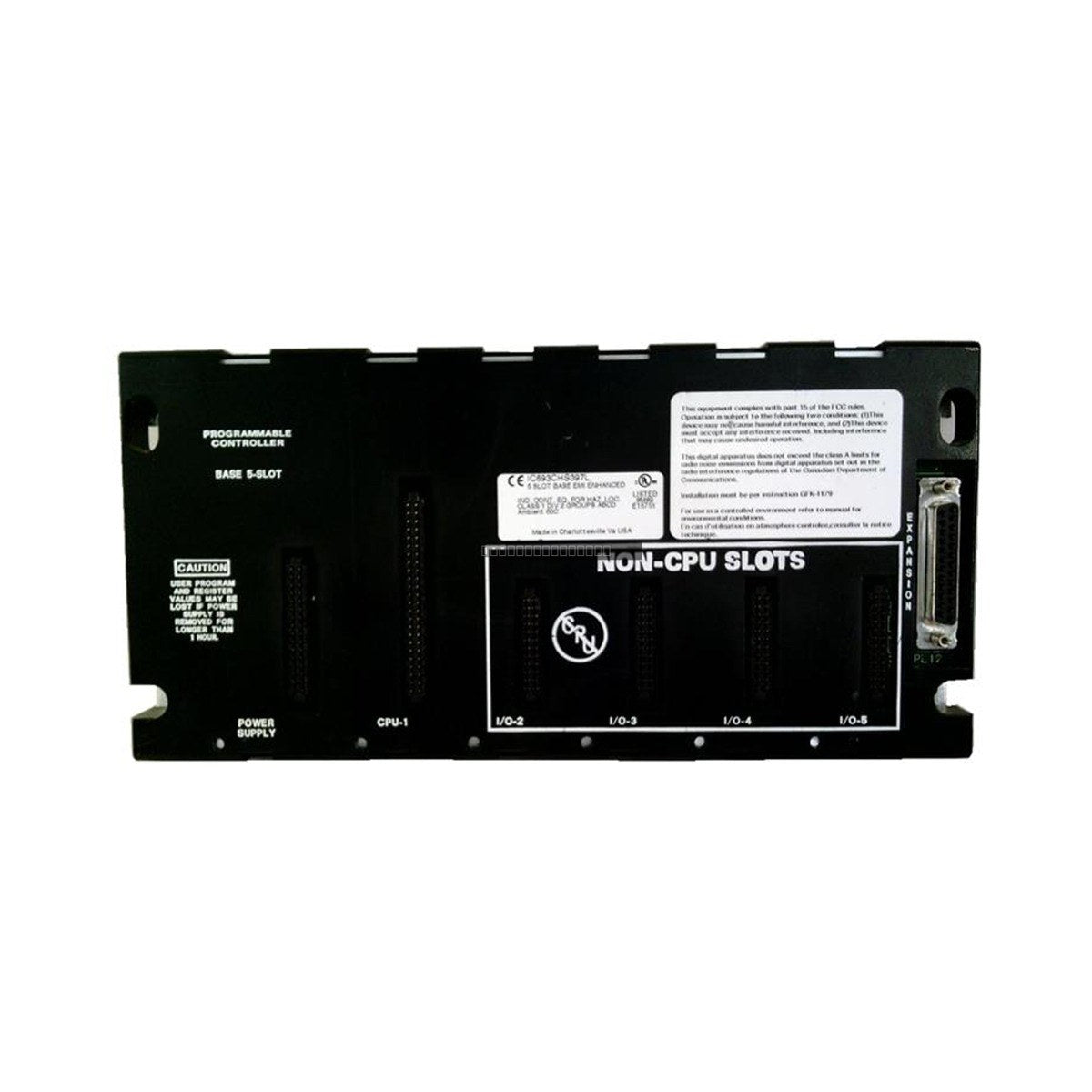

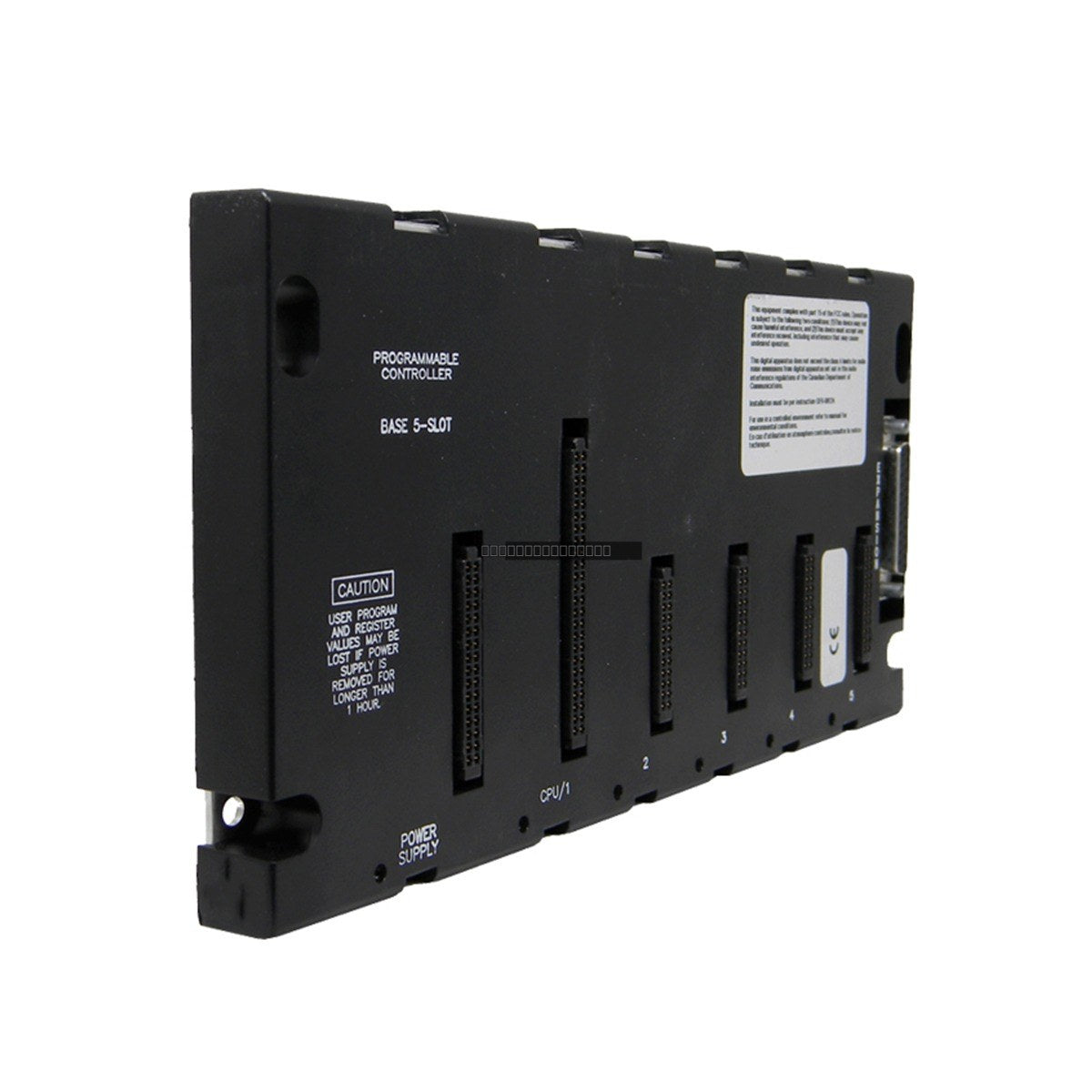

لوحة قاعدة وحدة المعالجة المركزية ذات 5 فتحات من سلسلة 90-30 طراز IC693CHS397 من جنرال إلكتريك

إن General Electric IC693CHS397 عبارة عن لوحة أساسية لوحدة المعالجة المركزية (CPU) معيارية ذات 5 فتحات مصممة لنظام PLC من السلسلة 90-30. وهي بمثابة منصة التثبيت الأساسية لوحدة المعالجة المركزية، ووحدة إمداد الطاقة، ووحدات الإدخال/الإخراج المختلفة أو الوحدات الاختيارية. وبصفتها مكونًا أساسيًا، فإنها تدعم البنية المعيارية المطلوبة لمهام التحكم المعقدة في البيئات الصناعية.

الميزات

• تكوين 5 فتحات لترتيب مرن للإدخال/الإخراج والوحدات.
• الفتحات المخصصة: وحدة إمداد الطاقة (الفتحة اليسرى غير المرقمة)، وحدة المعالجة المركزية/وحدة الخيارات (الفتحة 1)، ووحدات الإدخال/الإخراج/الخيارات (الفتحات 2-5).
• موصل D-shell أنثى مدمج ذو 25 سنًا لتوسيع النظام إلى لوحات أساسية بعيدة أو توسعية.
• يدعم تكوينات نظام متعددة الرفوف مع إمكانيات التوسع حتى 15 مترًا (50 قدمًا).
• تصميم مدمج ومتين مناسب للتركيب في خزانة التحكم القياسية.

التطبيقات

• معالجة المياه ومياه الصرف الصحي: مراقبة الترشيح، والجرعات الكيميائية، والإدخال/الإخراج البعيد الموزع.
• معالجة الأغذية والمشروبات: إدارة خطوط التعبئة والتغليف والفرز والتعبئة عالية السرعة.
• التصنيع والسيارات: التحكم في خطوط التجميع، وصب الحقن، وعمليات آلة الثقب.
• الطاقة والكهرباء: أتمتة المحطات الفرعية وأنظمة التحكم في محطات الطاقة.

المواصفات الفنية

إرشادات التثبيت

• سلامة الطاقة: قم دائمًا بإيقاف تشغيل النظام قبل إدخال أو إزالة أي وحدات من اللوحة الأساسية لمنع حدوث قوس كهربائي وتلف المعدات.
• التأريض: قم بتوصيل شريط التأريض باللوحة الأساسية مباشرة بنقطة تأريض نجمة الخزانة الرئيسية باستخدام موصل شديد التحمل للتخفيف من التداخل الكهرومغناطيسي (EMI).
• تكوين الفتحات: الفتحة اليسرى غير المرقمة مخصصة حصريًا لوحدة إمداد الطاقة. الفتحة 1 (المُسمى CPU/1) مخصصة لوحدة المعالجة المركزية أو وحدات الخيارات المحددة.
• التوسعة: استخدم موصل D-type ذو 25 سنًا على الجانب الأيمن للتوسعة. تأكد من أن الطول الإجمالي للكابل بين الرفوف لا يتجاوز 15 مترًا.

الأسئلة الشائعة

ما هو IC693CHS397؟

GE IC693CHS397 عبارة عن لوحة أساسية لوحدة المعالجة المركزية (CPU) معيارية ذات 5 فتحات من عائلة PLC من السلسلة 90-30، تُستخدم كمنصة تركيب أساسية لوحدات المعالجة المركزية ووحدات الإدخال/الإخراج ووحدات إمداد الطاقة.

هل تدعم اللوحة الأساسية IC693CHS397 وحدة معالجة مركزية؟

نعم، هذه لوحة أساسية لوحدة معالجة مركزية ومصممة لاستيعاب وحدة معالجة مركزية في الفتحة 1.

ماذا يجب تثبيته في الفتحة 1؟

يجب تثبيت وحدة معالجة مركزية أو وحدة خيار خاصة في الفتحة 1، والتي تحمل اسم "CPU/1".

هل يدعم IC693CHS397 التوسعة؟

نعم، يدعم الاتصال بلوحات أساسية توسعية أو بعيدة عبر موصل D-type أنثى ذو 25 سنًا الموجود على الجانب الأيمن من الوحدة.

ما هو الحد الأقصى لطول كابل التمديد لـ IC693CHS397؟

الحد الأقصى المسموح به لطول كابل التمديد هو 50 قدمًا (15 مترًا).
