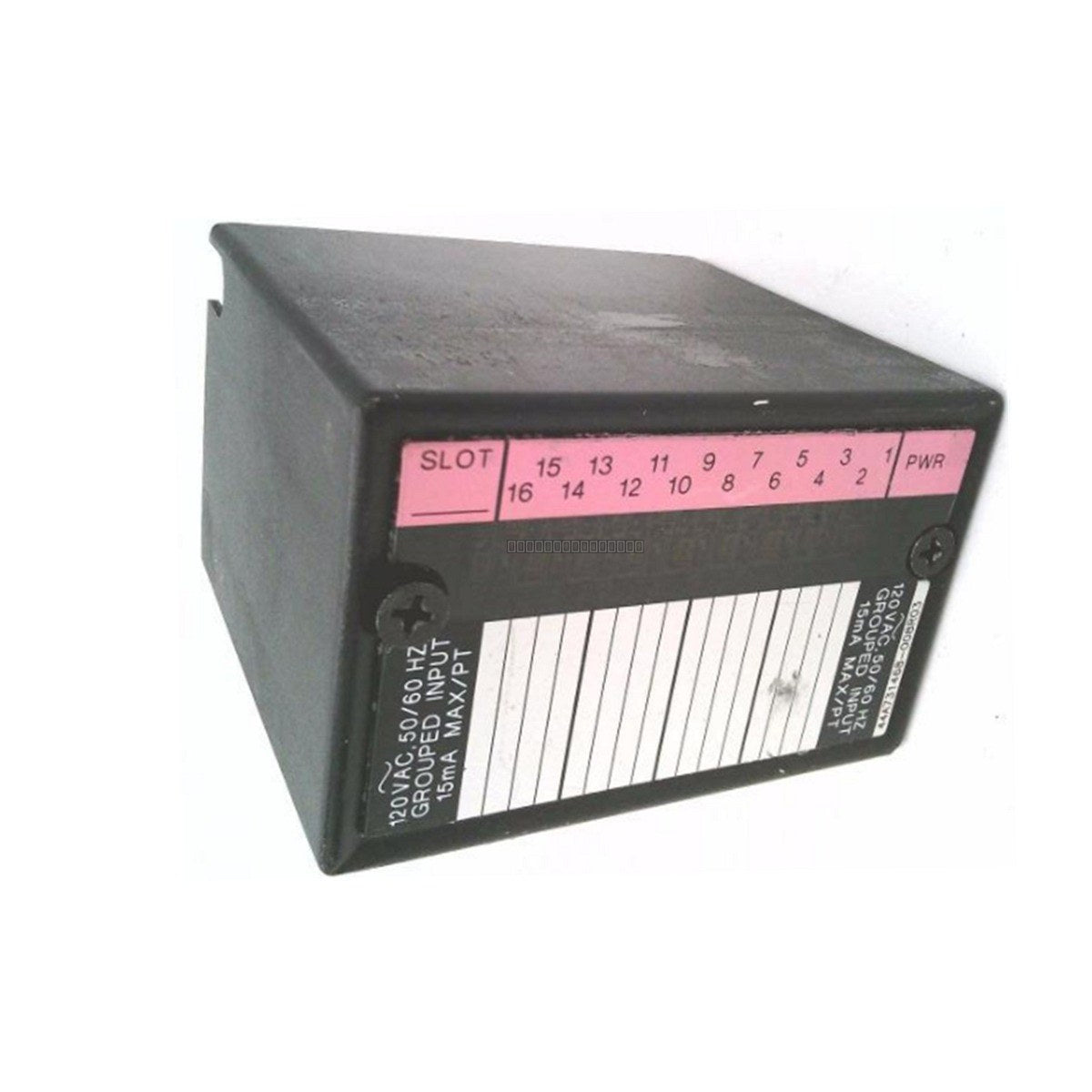

وحدة إدخال جنرال إلكتريك IC670MDL241 ذات 16 نقطة و240 فولت تيار متردد

الوصف

IC670MDL241 هو وحدة إدخال منفصلة 16 نقطة مصممة لنظام الإدخال/الإخراج الخاص بـ GE Fanuc Field Control. تم تصميم هذه الوحدة لمراقبة إشارات التيار المتردد عالية الجهد، مما يوفر إمكانات واجهة موثوقة لتطبيقات التحكم الصناعي. تنظم 16 نقطة إدخال في مجموعتين، مما يسمح بمرونة التوصيل والعزل بين أقسام الإدخال. تتواصل الوحدة مع وحدة واجهة الناقل (BIU) لتوفير بيانات الحالة في الوقت الفعلي لوحدة التحكم.

الميزات

• 16 نقطة إدخال منفصلة منظمة في مجموعتين من 8 نقاط.
• مصنفة للتشغيل الاسمي 240 فولت تيار متردد.
• عزل مستمر 250 فولت تيار متردد بين مجموعتي الإدخال.
• مؤشرات LED مدمجة لكل نقطة إدخال ومؤشر LED لحالة طاقة الوحدة (PWR).
• مصممة للتركيب العمودي داخل نظام رف Field Control.
• تتضمن الدوائر الداخلية شبكة من المقاومات والمكثفات لترشيح الإدخال ومفصليات ضوئية لعزل المنطق عن المجال.

التطبيقات

• آلات التحكم العددي بالكمبيوتر (CNC) وأنظمة التحكم في المعادن.
• النفط والغاز والبتروكيماويات التحكم في العمليات.
• خطوط تجميع صناعة السيارات.
• أنظمة معالجة المياه والهندسة البلدية.
• آلات تصنيع البلاستيك والنسيج.

المواصفات الفنية

التوصيلات

يتم توصيل الأجهزة الميدانية مثل أزرار الضغط أو مفاتيح الحد أو الملامسات المساعدة بين خط "Hot" بجهد 240 فولت تيار متردد والطرف المدخل المحدد. يكون الخط المحايد مشتركًا لجميع النقاط داخل مجموعة واحدة. تتطلب كل مجموعة مصدر طاقة خارجي 240 فولت تيار متردد للتشغيل.

إرشادات التثبيت

• تأكد من فصل طاقة النظام قبل تثبيت أو إزالة الوحدة من الرف.
• تم تصميم الوحدة للتركيب العمودي؛ تأكد من وجود مسافة كافية لتدفق الهواء وإدارة الكابلات.
• استخدم كابلات محمية للمدخلات الميدانية لتقليل تداخل EMI في بيئات الجهد العالي.
• تحقق من أن وحدة واجهة الناقل (BIU) مثبتة بشكل صحيح وتوفر طاقة منطقية قبل التشغيل.
• التزم باحتياطات التفريغ الكهروستاتيكي (ESD) عند التعامل مع الوحدة لمنع تلف المكونات الإلكترونية الحساسة الداخلية.

الأسئلة الشائعة

ما هو IC670MDL241؟

إنها وحدة إدخال منفصلة 16 نقطة تنتمي إلى عائلة GE Fanuc Field Control I/O، مصممة لربط إشارات 240VAC بنظام التحكم.

ما هو نطاق جهد الإدخال؟

تعمل الوحدة بنطاق جهد إدخال من 0 إلى 265 فولت تيار متردد بتردد 47 إلى 63 هرتز.

كيف تعمل مصابيح LED؟

تحتوي الوحدة على 16 مصباح LED فردي لإظهار حالة كل نقطة إدخال، ومصباح LED للطاقة (PWR) يشير إلى وجود كل من طاقة منطق اللوحة الخلفية وطاقة حقل المستخدم.

هل يوجد عزل بين النقاط؟

لا يوجد عزل بين النقاط الفردية داخل مجموعة واحدة، ولكن يوجد عزل مستمر 250 فولت تيار متردد بين مجموعتي النقاط الثماني.
