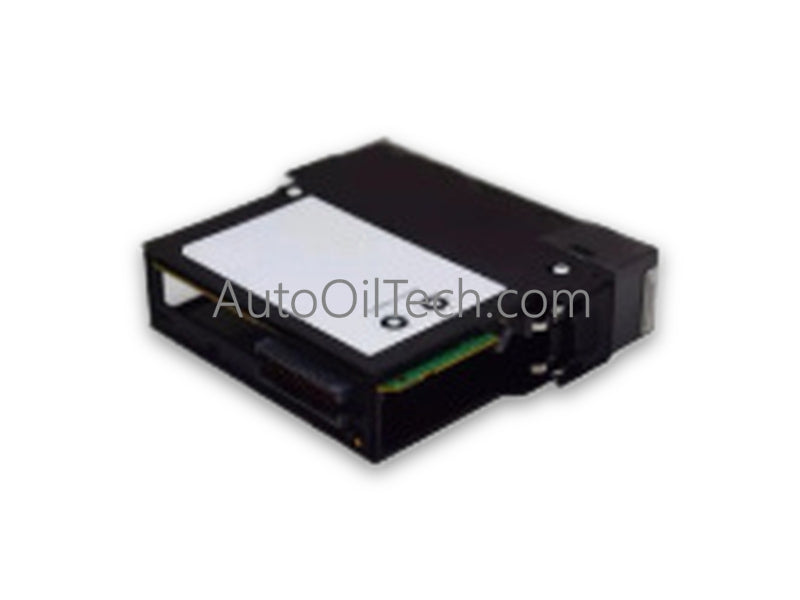

تم تكوين وحدة Honeywell TC-IXR061 (وحدة الإدخال التناظرية TC-IXR061) للحصول على إشارة دقيقة في منصات نظام Experion Process Knowledge، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.
توضيح اللاحقة ومصفوفة النموذج
TC-IXR061: المعرف الأساسي لأجهزة الوحدة لوحدة إدخال تناظرية/مزدوجة حرارية عالية الدقة ذات 6 قنوات من سلسلة Experion C200/C300، مجهزة بواجهة موصل كتلة طرفية من 20 موضعًا.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
TC-IXR061
العلامة التجارية
Honeywell
المنشأ
الولايات المتحدة الأمريكية
الوزن
وزن وحدة الهيكل القياسي
الأبعاد
بصمة فتحة الهيكل القياسي Experion
درجة حرارة التشغيل
0 إلى +60 درجة مئوية
استهلاك الطاقة
4.3 واط كحد أقصى
قنوات الإدخال
6 قنوات معزولة كهربائيًا
أنواع الإشارات المدعومة
المزدوجات الحرارية (B, E, J, K, R, S, T, N, C), -12 مللي فولت إلى +30 مللي فولت
الدقة
16 بت (1.4 ميكرو فولت نموذجي)
جهد العزل
2546 فولت تيار مستمر (من قناة إلى قناة، من المستخدم إلى النظام)
معدل تحديث الوحدة
50 مللي ثانية لجميع القنوات
رفض الوضع المشترك
120 ديسيبل عند 60 هرتز، 100 ديسيبل عند 50 هرتز
عرض نطاق القناة
0 إلى 15 هرتز (-3 ديسيبل)
تعويض الوصلة الباردة وعزل القناة
تم تصميم TC-IXR061 لقياس درجة الحرارة بدقة بالمللي فولت المنخفض، وتتضمن خوارزميات تعويض الوصلة الباردة الداخلية (CJC) مقترنة بعزل كهربائي قوي بين القنوات (2546 فولت تيار مستمر) ومن القناة إلى النظام. يمنع هذا التصميم انتشار ضوضاء الوضع المشترك وحلقات التأريض عبر خطوط استشعار HART 4-20 مللي أمبير والمزدوجات الحرارية. تراقب وظائف الكشف عن الدائرة المفتوحة استمرارية المستشعر كل 5 ثوانٍ، بينما يضمن الرفض العالي للوضع المشترك (120 ديسيبل عند 60 هرتز) استقرار القياس في بيئات التحكم في العمليات الصاخبة.
الأسئلة المتكررة
س: ما هي أنواع المزدوجات الحرارية ونطاقات الجهد التي تدعمها TC-IXR061 بشكل طبيعي؟
ج: تدعم الوحدة أنواع المزدوجات الحرارية B وE وJ وK وR وS وT وN وC، بالإضافة إلى إشارات الإدخال المباشرة عالية الدقة بالمللي فولت التي تتراوح من -12 مللي فولت إلى +30 مللي فولت.
س: ما مدى سرعة تحديث TC-IXR061 لبيانات إدخال الحقل عبر جميع القنوات؟
ج: تقوم الوحدة بتحديث جميع قنوات الإدخال المعزولة كهربائيًا الستة في غضون 50 مللي ثانية، وتتميز بوقت استقرار أقل من 80 مللي ثانية إلى 5٪ من النطاق الكامل.
إرشادات التثبيت الميداني
قم بإيقاف تشغيل الهيكل المستهدف أو تأكد من أن المنطقة المحلية غير خطرة قبل إدخال وحدة TC-IXR061 في الحامل.
قم بمحاذاة حواف بطاقة الوحدة مع أدلة الفتحة وادفع بقوة حتى يتم قفل موصل اللوحة الخلفية في موضعه.
قم بتوصيل خطوط المزدوجة الحرارية بالحقل بكتلة الأطراف ذات الـ 20 موضعًا، مع إبقاء خطوط الإشارة منفصلة عن كابلات التيار المتردد عالية الجهد.
قم بتأريض دروع الكابلات عند نقطة تأريض هيكل واحدة لمنع تداخل حلقة التأريض عبر حلقات المللي فولت.
تحقق من استقرار مرجع الوصلة الباردة واستمرارية المستشعر داخل برنامج نظام Experion بعد تشغيل الحامل.
