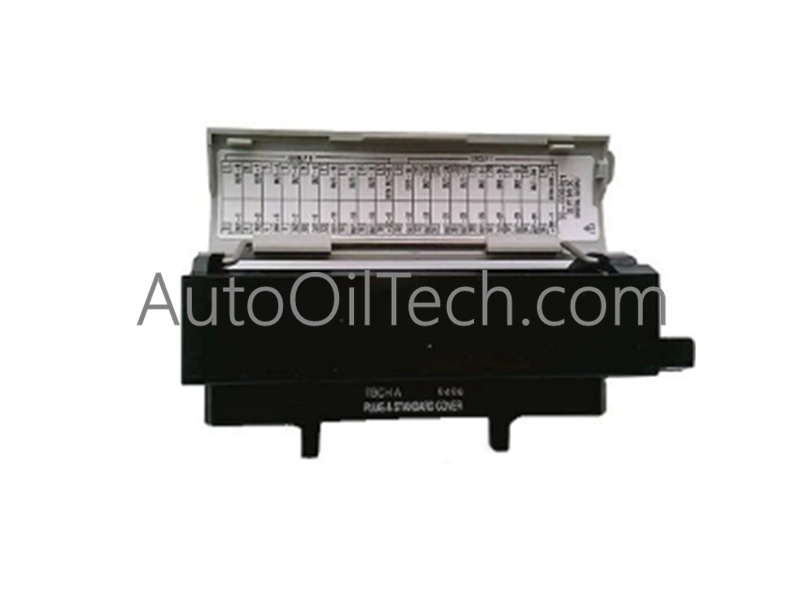

تعمل Honeywell TBCH، والتي تُصنف أيضًا باسم كتلة طرفية TBCH ذات 36 سنًا، كمكون أجهزة مخصص لإنهاء الأسلاك الميدانية وتنفيذ توجيه الإشارة ضمن منصات أتمتة العمليات من Honeywell.
مواصفات الجهاز
المعلمة
المواصفات
الموديل
TBCH
العلامة التجارية
Honeywell
المنشأ
الولايات المتحدة الأمريكية
الوزن
0.10 كجم (0.22 رطل)
الأبعاد
حجم لوحة طرفية لوحدة الإدخال/الإخراج القياسية
درجة حرارة التشغيل
-40 إلى +70 درجة مئوية
استهلاك الطاقة
واجهة توصيل سلبية (0 وات)
عدد دبابيس الطرفية
36 موضعًا
نطاق حجم الأسلاك
1 سلك @ 16-22 AWG (0.64-1.30 مم)
المادة
غلاف بلاستيكي عالي الجودة ومقاوم للحريق
نوع الاتصال
واجهة طرفية برغي ضغط
عزل القناة إلى القناة وأداء واجهة الإشارة
تم تصميم الكتلة الطرفية TBCH لتوصيلات الإدخال/الإخراج عالية الكثافة، حيث تقوم بتوجيه ما يصل إلى 36 قناة إشارة ومستشعر منفصلة مباشرة إلى اللوحات الخلفية لوحدة المعالجة. يوفر الغلاف المقاوم للحريق عزلًا ماديًا بين القنوات، مما يمنع تداخل الإشارة والدوائر القصيرة عند إنهاء أجهزة الإرسال HART 4-20 مللي أمبير أو دوائر المنطق DC منخفضة الجهد. تستوعب الأطراف ذات المشابك اللولبية أحجام أسلاك تتراوح من 16 إلى 22 AWG، مع الحفاظ على مقاومة تلامس منخفضة عبر تركيبات لوحة التحكم عالية الاهتزاز.
الأسئلة المتكررة
س: ما هي مواصفات مقياس الأسلاك التي تدعمها أطراف الضغط في TBCH؟
ج: تدعم الكتلة الطرفية TBCH أسلاكًا ميدانية أحادية الموصل تتراوح من 16 إلى 22 AWG (قطر 0.64 مم إلى 1.30 مم).
س: كيف تساهم TBCH في عزل القنوات في توصيلات الإدخال/الإخراج الميدانية؟
ج: تمنع الحواجز البلاستيكية عالية العزل ومقاومة للحريق بين الأطراف المتجاورة التلامس المادي وتحافظ على عزل القناة إلى القناة تحت أقصى جهد عمل.
إرشادات التركيب الميداني
تأكد من عزل جميع مصادر الطاقة الميدانية وطاقة اللوحة الخلفية للنظام تمامًا قبل توصيل كتلة TBCH.
انزع عزل الموصل الميداني لمسافة 6 إلى 8 مم، مع الحرص على عدم خدش أو قطع قلب السلك النحاسي.
أدخل كل موصل (16-22 AWG) بالكامل في الموضع الطرفي المخصص وشد برغي الطرف بعزم 0.5 نيوتن متر.
قم بتوجيه الكابلات الفردية عبر قنوات الأسلاك في الخزانة لمنع الشد المادي على مجموعة الرأس ذات 36 سنًا.
ثبت دروع الكابلات الميدانية بقضيب التأريض في الخزانة عند نقطة تأريض واحدة قبل توصيل مجموعة TBCH بقاعدة الوحدة النشطة.
