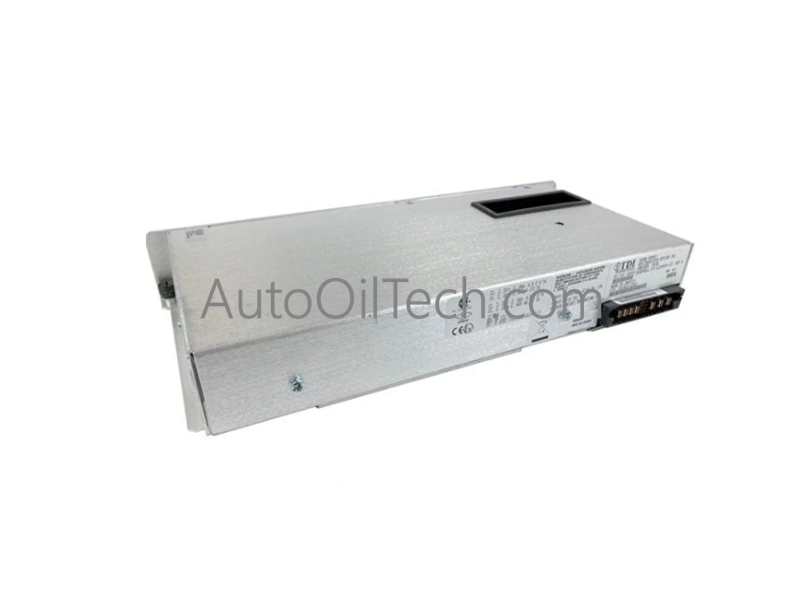

Honeywell SPS5785 51198651-100 وحدة تزويد الطاقة

تم تكوين وحدة تزويد الطاقة Honeywell SPS5710-2-LF (51198685-100) لتحويل وتنظيم الجهد الأساسي في بيئات التحكم الصناعية، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تعمل الأجهزة كوحدة طاقة عزل عالية الجهد، وتحول تغذيات خط التيار المتردد الواردة إلى قضبان تيار مباشر مكيفة لتزويد إلكترونيات الرف الداخلية وحلقات المجال المرتبطة بها.

مواصفات الأجهزة

التحكم في العمليات وأجهزة DCS

• تثبيط الضوضاء لبروتوكول حلقة HART بجهد 4-20 مللي أمبير: تدمج الوحدة شبكة تصفية تداخل كهرومغناطيسي (EMI) وتداخل ترددات راديوية (RFI) متعددة المراحل داخلية. تقلل هذه الطبقة التوهينية السعوية والحثية تموج وضوضاء الخرج عالية التردد إلى أقل من 50 مللي فولت من الذروة إلى الذروة، مما يمنع الاضطرابات التوافقية من التراكب على خطوط بروتوكول حلقة HART النشطة بجهد 4-20 مللي أمبير المرتبطة بنفس عقد التوزيع.
• حدود العزل بين القنوات عالية الجهد: توفر محولات الطاقة المدمجة عتبة جهد عزل عازل من الإدخال إلى الإخراج تبلغ 3000 فولت تيار متردد. يعمل هذا الفصل المادي الواسع كحاجز كهربائي، يحمي سجلات المعالجة السفلية من الارتفاعات المفاجئة عالية الجهد على خط المرافق الأساسي بينما يفرض معلمات العزل بين القنوات عبر فروع الشبكة الخارجية.

الأسئلة المتداولة

س: كيف تحافظ الوحدة على استقرار النظام أثناء الانقطاعات العابرة للتيار المتردد الرئيسي؟

ج: تشتمل SPS5710-2-LF على دائرة مكثف كبيرة محسّنة توفر ملفًا زمنيًا للاحتفاظ بأكثر من 20 مللي ثانية في حالة التحميل الكامل. إذا حدث انقطاع تبديل قصير على خط الإدخال، فإن السعة المخزنة توفر تتبعًا غير منقطع للإخراج، مما يمنع إعادة تعيين مفاجئ لحافلة المنطق أو انخفاض مشغلات المجال.

س: ما هو سلوك إعادة تعيين طبقات حماية الدائرة القصيرة والحمل الزائد؟

ج: تتميز الأجهزة بمكونات حماية من الدائرة القصيرة والحمل الزائد بحالة صلبة تراقب تحميل الخرج. عند تجاوز عتبة تيار حرجة، تقوم الدائرة بتنشيط مشبك دفاعي لقمع الخرج. بمجرد إزالة قصر الأسلاك الخارجية أو خطأ الحمل الزائد، يقوم مزود الطاقة تلقائيًا بإلغاء حالة الخطأ والعودة إلى تنظيم الجهد الطبيعي.

إرشادات التركيب الميداني

• محاذاة تصميم الهيكل، وقيود الخلوص، والتثبيت الميكانيكي: حرك الوحدة التي تزن 2.32 كجم رأسيًا على طول قنوات محاذاة الهيكل حتى تستقر المسامير الخلفية عالية الكثافة في مصفوفة اللوحة الخلفية للرف. قم بإحكام جميع مسامير تثبيت اللوحة لإزالة الحركة الميكانيكية تحت الاهتزاز العالي. حافظ على مسافة خلوص واضحة تبلغ 50 مم حول محيط الوجوه العلوية والسفلية لمصدر الطاقة لدعم التبديد الحراري بالحمل الحراري السلبي.
• فصل الموصلات، وقيود مجرى الأسلاك، وتأريض الدرع: قم بتوجيه جميع خطوط التيار المتردد الرئيسية الواردة من 85-264 فولت من خلال قنوات أسلاك فولاذية منفصلة عن أسلاك الحلقة ذات الجهد المنخفض 24 فولت تيار مستمر وكابلات المنطق 5 فولت تيار مستمر. قم بتوصيل عروة التأريض المخصصة للهيكل مباشرة بقضيب التأريض النحاسي المركزي باستخدام أحزمة تأريض نحاسية منخفضة المقاومة لضمان إعادة توجيه تيارات الأعطال العابرة بأمان بعيدًا عن المكونات الداخلية.
