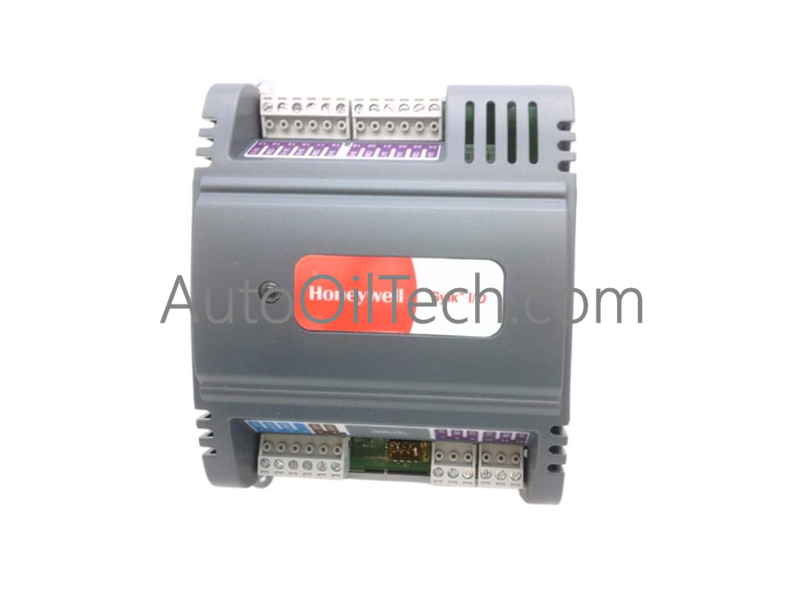

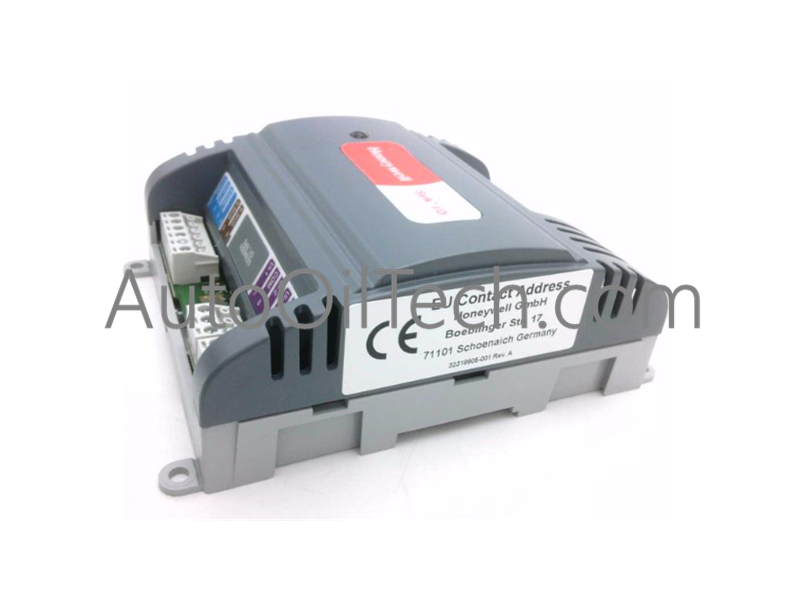

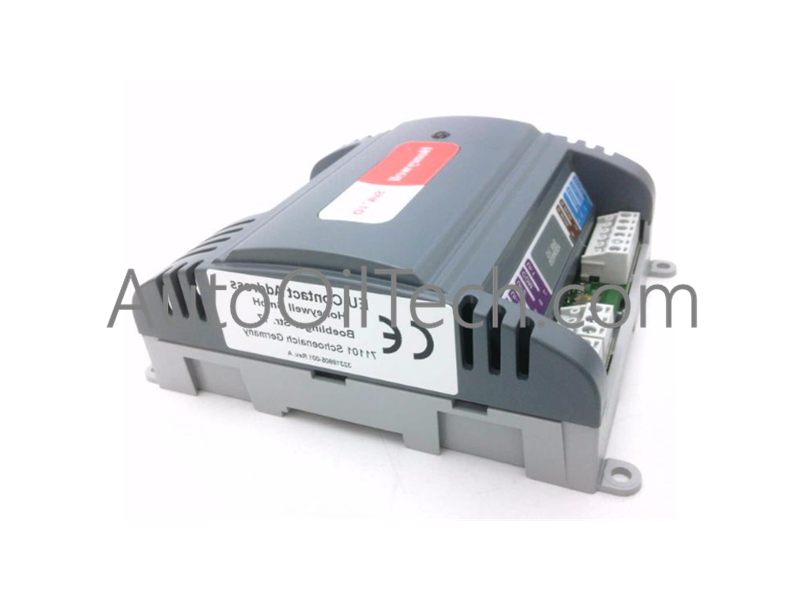

تم تكوين وحدة SIO12000 من Honeywell (وحدة الإدخال/الإخراج المنطقي SIO12000 VDC) لمعالجة الإشارات المنفصلة والتناظرية في شبكات التحكم من Honeywell، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
SIO12000
العلامة التجارية
Honeywell
الأصل
الولايات المتحدة الأمريكية
الوزن
0.83 رطل (0.38 كجم)
الأبعاد
وحدة تثبيت على سكة DIN قياسية
درجة حرارة التشغيل
-40 إلى +65 درجة مئوية
استهلاك الطاقة
تغذية اسمية 24 فولت تيار مستمر / طاقة Sylk bus
نوع الإدخال/الإخراج
إدخال/إخراج منطقي منفصل ومنخفض الجهد
واجهة الناقل
ناقل Sylk بسلكين غير حساس للقطبية
العزل
عزل جلفاني قياسي من قناة إلى قناة وناقل
اتصالات ناقل Sylk وعزل القناة
تستخدم SIO12000 بروتوكول ناقل Honeywell Sylk ذي السلكين وغير الحساس للقطبية لتمكين نقل الطاقة والبيانات الرقمية عبر زوج مجدول واحد. توفر دوائر تكييف الإشارة الداخلية عزلًا من قناة إلى قناة وحصانة ضد التداخل الكهرومغناطيسي، مما يمنع انتشار الضوضاء إلى وحدات التحكم الأولية المتصلة. تتعامل معالجة المنطق في جانب الحقل مع تبديل الحالة المنفصلة والتحقق من صحة واجهة المستشعر مع الحفاظ على أوقات دورات محددة عبر شبكة Fieldbus المحلية.
الأسئلة المتداولة
س: هل تتطلب SIO12000 أسلاكًا ميدانية حساسة للقطبية على واجهة الاتصال الخاصة بها؟
ج: لا، تستخدم الوحدة واجهة ناقل Sylk بسلكين غير حساسة للقطبية، مما يبسط الأسلاك الميدانية ويمنع التلف الناتج عن توصيلات الإشارة المعكوسة.
س: كيف يتم توصيل طاقة التشغيل بوحدة SIO12000؟
ج: يتم توفير طاقة التشغيل مباشرة عبر التغذية الميدانية الإضافية بجهد 24 فولت تيار مستمر أو عبر الناقل الداخلي Sylk bus busbar، اعتمادًا على بنية اللوحة الخلفية لوحدة التحكم المضيفة المحددة.
إرشادات التركيب الميداني
افصل طاقة اللوحة الرئيسية وتحقق من حالة الجهد الصفري عبر جميع الكتل الطرفية قبل تركيب أو إزالة الوحدة.
ثبت الوحدة على سكة DIN قياسية 35 مم حتى يتم تثبيت المزلاج الخلفي بإحكام.
قم بتوصيل موصلات ناقل Sylk ثنائية الأسلاك بالطرفيات المحددة، مع التأكد من استخدام أسلاك الإشارة لكابلات مزدوجة مجدولة ومحمية للمسافات الطويلة.
قم بتوصيل دروع الكابلات بنقطة تأريض واحدة عند طرف التأريض بالحاوية لمنع مسارات تيار الحلقة الأرضية.
تحقق من إحكام مسامير طرف الأسلاك الميدانية بحدودها المحددة (0.5 نيوتن متر) قبل تطبيق طاقة النظام 24 فولت تيار مستمر.
