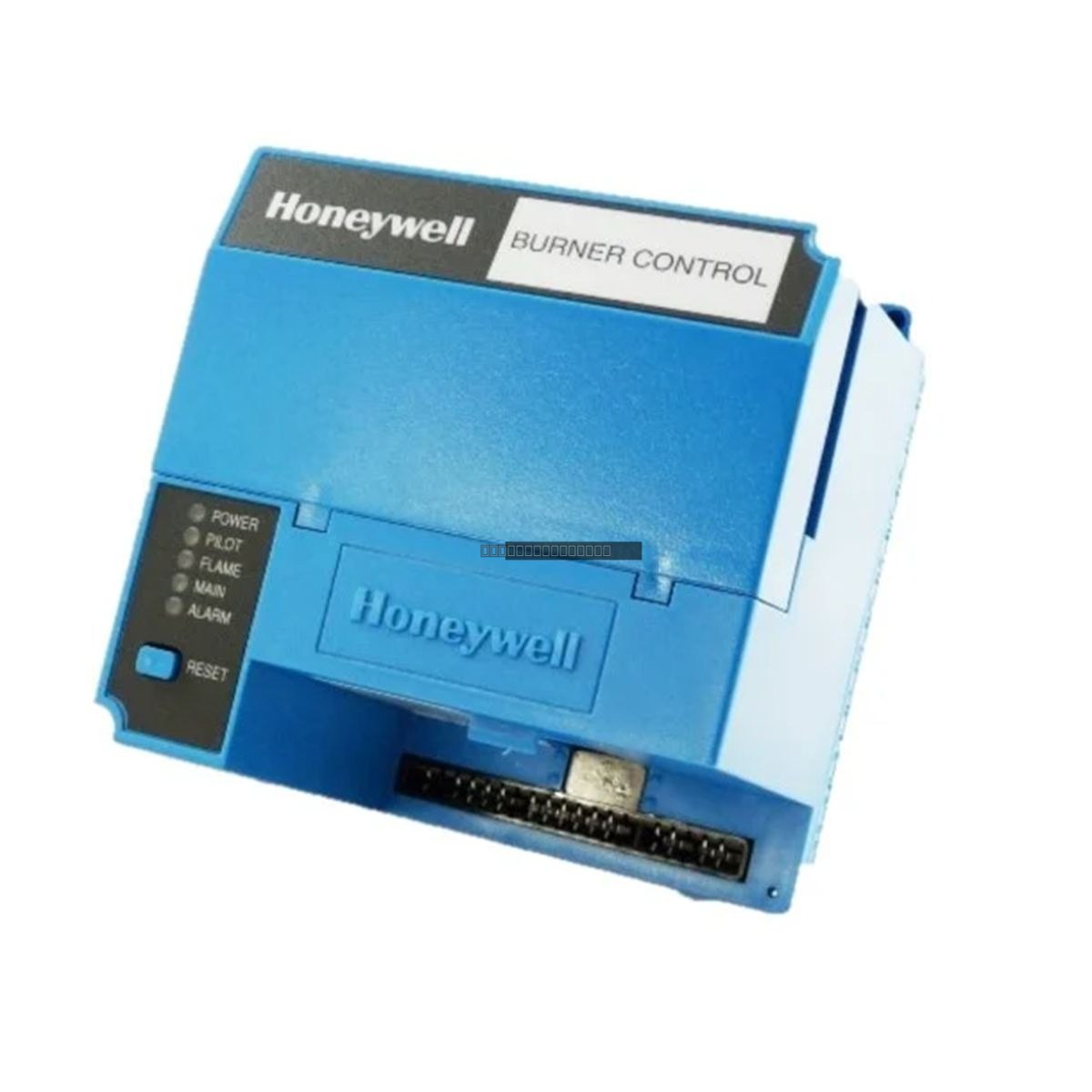

وحدة Honeywell RM7897C1000 هي وحدة تحكم أمان احتراق تعتمد على المرحلات من سلسلة 7800، مصممة لإدارة دقيقة للمواقد في التطبيقات الصناعية. توفر هذه الوحدة تسلسل الإشعال ومراقبة اللهب ومراقبة التعشيق بشكل موثوق، مما يضمن التشغيل الآمن لأنظمة الغلايات وأفران المعالجة ووحدات توليد الطاقة.
الميزات
تحكم متكامل في تطهير الموقد وتسلسل الإشعال.
توقيت قابل للتهيئة لتثبيت اللهب الأولي (نوافذ اختيارية 4 ثوانٍ أو 10 ثوانٍ).
تأخير تنشيط صمام الوقود الرئيسي لتعزيز السلامة.
هندسة قوية تعتمد على المرحلات مصممة للاستقرار في البيئات الصناعية ذات التداخل الكهرومغناطيسي العالي.
دعم تعيين مدخلات التعشيق القابلة للتهيئة للتفاعل مع أجهزة السلامة الخارجية.
منطق التحكم قبل الإشعال للتحقق من شروط السلامة قبل إدخال الوقود.
التطبيقات
تستخدم هذه الوحدة على نطاق واسع في إدارة الاحتراق الصناعي، بما في ذلك:
أنظمة الغلايات التجارية والصناعية.
سخانات عمليات التكرير والبتروكيماويات.
وحدات إدارة مواقد توليد الطاقة.
أنظمة إشعال الأفران الصناعية ومراقبة اللهب.
المواصفات الفنية
النموذج
RM7897C1000
السلسلة
سلسلة 7800
جهد الإمداد
120 فولت تيار متردد
التردد
50/60 هرتز
استهلاك الطاقة
حوالي 6 واط
وقت تثبيت اللهب الأولي
4 ثوانٍ أو 10 ثوانٍ (قابل للتحديد)
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
التركيب
وحدة قابلة للتوصيل لهيكل سلسلة 7800
إرشادات التثبيت
تأكد من فصل طاقة النظام قبل تثبيت الوحدة أو إزالتها من الهيكل.
يجب تثبيت الوحدة في هيكل تحكم موقد متوافق مع سلسلة 7800.
تأكد من توصيل جميع أجهزة التعشيق الخارجية وكاشفات اللهب بشكل صحيح باللوحة الخلفية للنظام وفقًا لمخطط تطبيق الموقد المحدد.
حافظ على التأريض الصحيح للهيكل لمنع تداخل الضوضاء الكهربائية.
تأكد من أن بيئة التشغيل تبقى ضمن نطاق درجة الحرارة المحدد من 0 إلى 60 درجة مئوية لمنع تدهور المرحلات.
اتبع جميع قوانين السلامة المحلية والوطنية المتعلقة بإدارة المواقد وسلامة الاحتراق.
الأسئلة الشائعة
هل RM7897C1000 قابل للبرمجة؟
لا، RM7897C1000 هي وحدة مرحلات مكوّنة في المصنع. لا تدعم منطق البرمجيات القابلة للبرمجة في الموقع؛ ومع ذلك، توفر توقيتًا للأجهزة قابلًا للتحديد وتكوينات تعشيق كما هو محدد في مواصفات النموذج.
ما هي الوظيفة الأساسية لوقت تثبيت اللهب الأولي؟
يحدد وقت تثبيت اللهب الأولي المدة التي يسمح بها المتحكم لإثبات وجود اللهب الأولي قبل تنشيط صمام الوقود الرئيسي. يسمح هذا النموذج بفترة زمنية تتراوح من 4 ثوانٍ أو 10 ثوانٍ لاستيعاب خصائص إشعال الموقد المختلفة.
