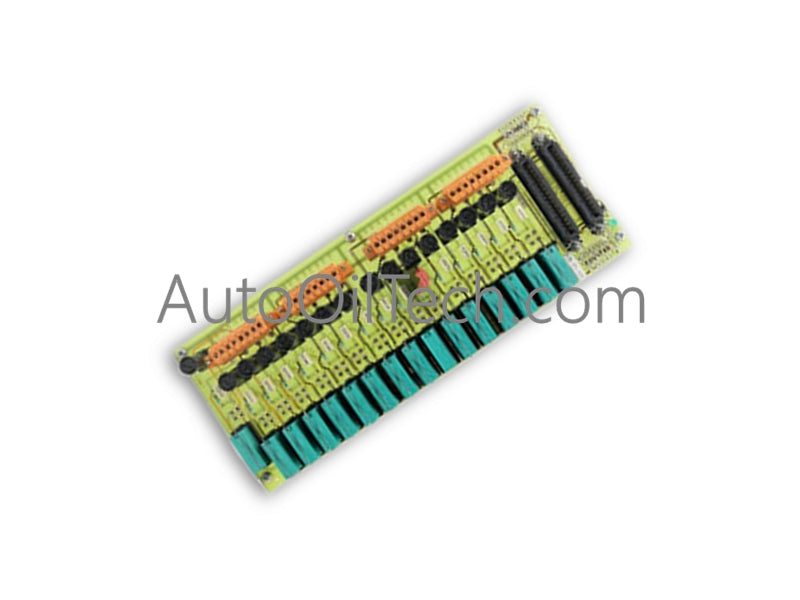

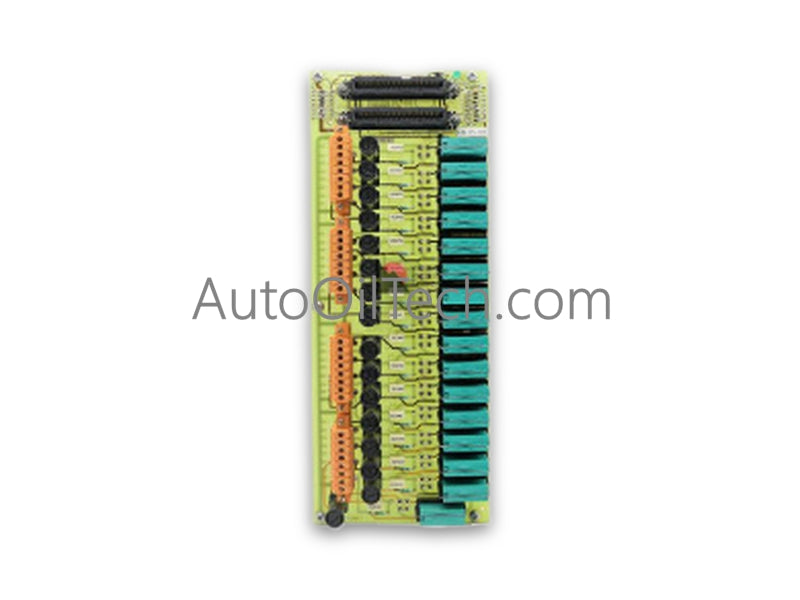

لوحة مخرجات المرحل الرقمي Honeywell MU-TDOR12 51304443-100

تعمل Honeywell MU-TDOR12 51304443-100، المصنفة أيضًا كلوحة إخراج المرحل الرقمي MU-TDOR12، كجزء مخصص للأجهزة لتبديل الإشارات المنفصلة وتفعيل دوائر الطاقة ضمن منصات الإدخال/الإخراج Honeywell High-Performance Process Manager (HPM) و Process Manager.

مواصفات الأجهزة

عزل القناة عن القناة وتنفيذ إخراج المرحل

تم تصميم لوحة MU-TDOR12 51304443-100 لمنصات أتمتة العمليات، وتوفر عزلًا غلفانيًا بين منطق النظام الداخلي منخفض الجهد ودوائر الحمل الميدانية عالية الجهد. تدير جهات الاتصال الستة عشر للمرحلات الكهروميكانيكية المستقلة تبديل طاقة التيار المتردد والتيار المستمر حتى 120 فولت تيار متردد أو 125 فولت تيار مستمر دون تداخل كهربائي عبر القنوات. تحمي الصمامات الفردية من نوع Slo-Blo بحجم B وبقدرة 6 أمبير آثار اللوحة الداخلية من دوائر قصر الحمل في المصب وأحداث التيار الزائد في حلقات التحكم في العمليات المتطلبة.

الأسئلة المتكررة

س: ما هو الحد الأقصى لتصنيف جهد الحمل لجهات الاتصال على MU-TDOR12 51304443-100؟

ج: تم تصنيف كل قناة مرحل كهروميكانيكي لتبديل الأحمال المستمرة حتى 120 فولت تيار متردد أو 125 فولت تيار مستمر.

س: كيف يتم حماية قنوات الإخراج الفردية ضد ظروف التيار الزائد؟

ج: يتم حماية كل خط إخراج بشكل فردي بواسطة صمام 6 أمبير Slo-Blo بحجم B مركب مباشرة على تجميع اللوحة.

إرشادات التركيب الميداني

1. اعزل جميع مصادر الطاقة الجانبية الحقلية وطاقة اللوحة الخلفية للنظام قبل إدخال أو إزالة تجميع اللوحة.
2. قم بمحاذاة اللوحة مقاس 12 بوصة مع أدلة بطاقة ملف بطاقة الإدخال/الإخراج وحرك الوحدة للداخل حتى يتصل موصل الحافة باللوحة الخلفية.
3. قم بتوصيل موصلات حمل التيار المتردد/التيار المستمر الحقلية بالموصلات اللولبية من نوع الضغط، مع ضمان طول مناسب لقطع مقياس السلك.
4. تحقق من أن الصمامات البديلة تتطابق مع تصنيف 6 أمبير Slo-Blo بحجم B المحدد لضمان الحماية الحرارية المناسبة للآثار.
5. قم بتطبيق الطاقة الحقلية وتحقق من حالة تفعيل المرحل باستخدام برنامج تشخيص النظام قبل وضع الحلقات في الوضع التلقائي.
