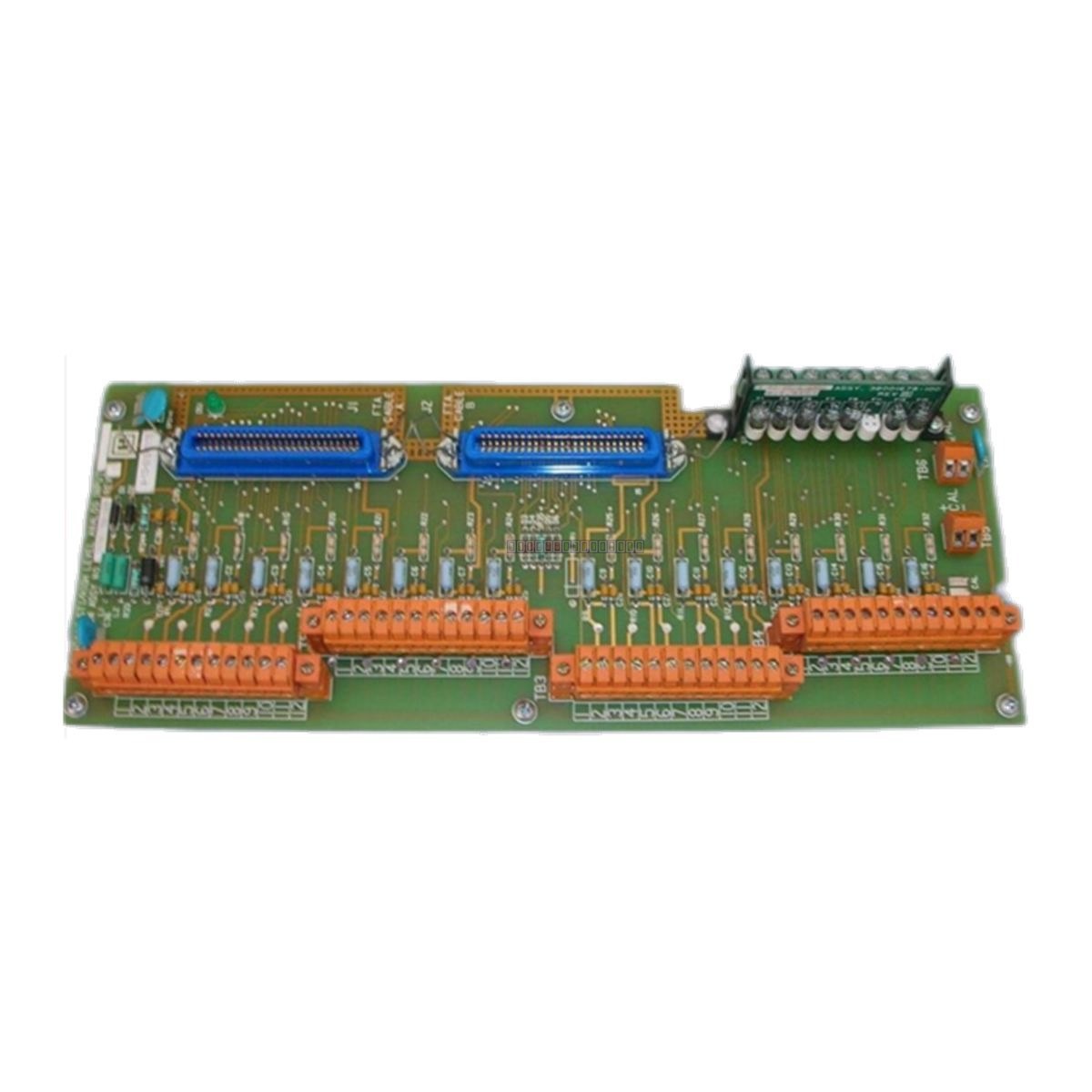

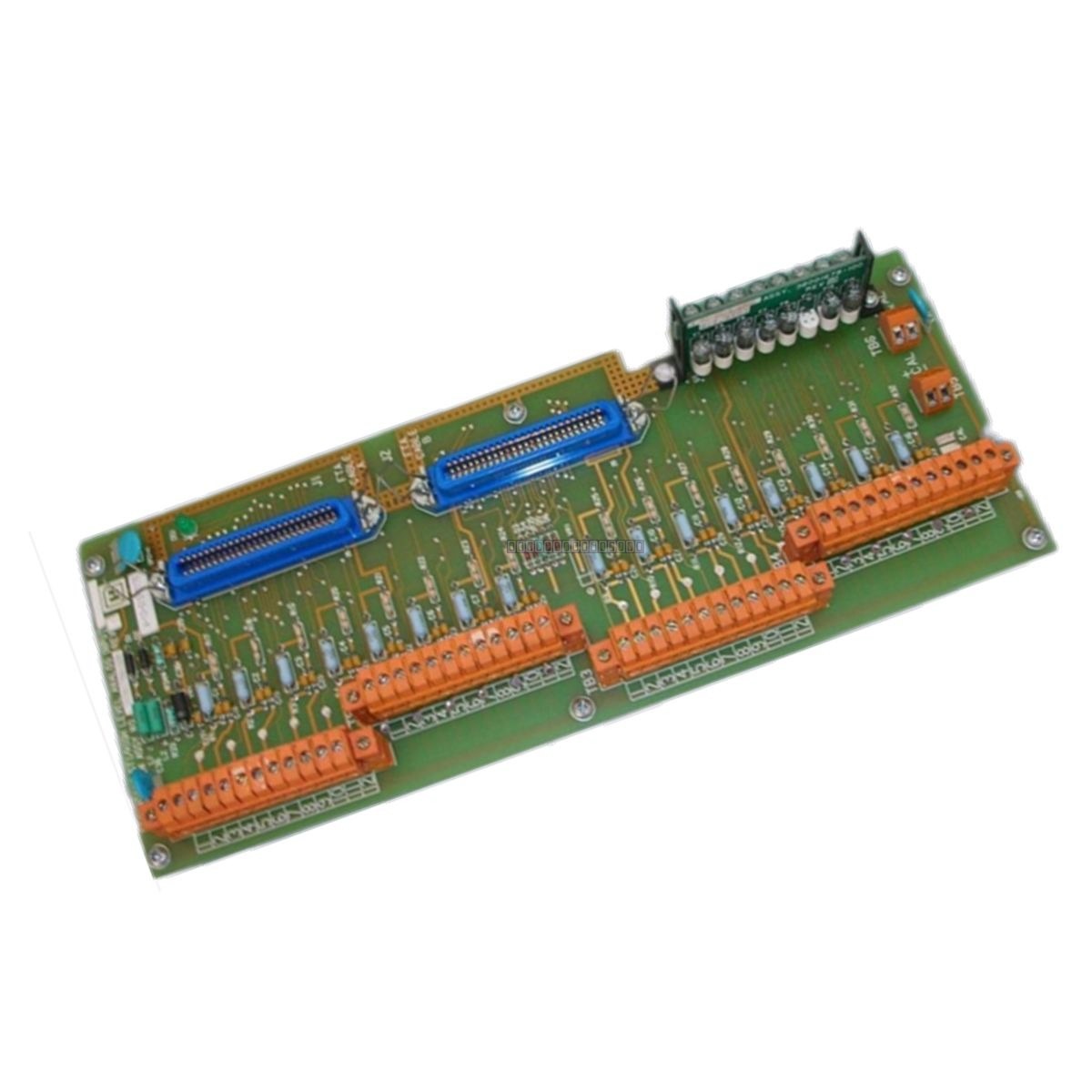

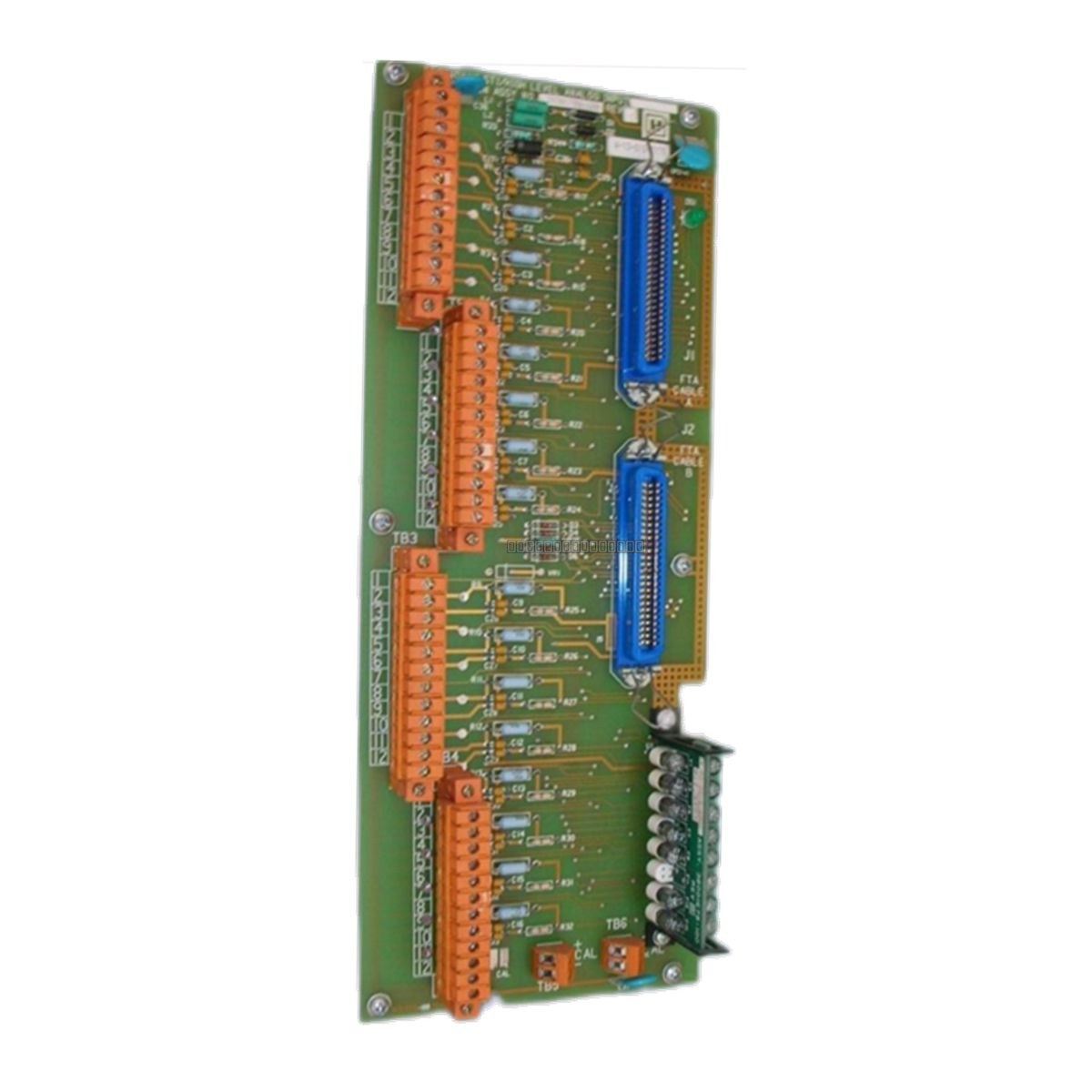

وحدة Honeywell MU-TAIH12 (رقم الجزء: 51304337-100) هي وحدة طرفية للحقل (FTA) ذات دخل تناظري عالي المستوى وتصميم STI زائد عن الحاجة، مصممة لمنصة التحكم HC900. توفر هذه الوحدة 16 قناة لاكتساب إشارات المعالجة، وهي مصممة خصيصًا لتطبيقات التحكم الآمنة والحرجة في البيئات الصناعية الصعبة مثل محطات الطاقة ومصافي النفط ومنشآت المعالجة الكيميائية. تضمن الوحدة سلامة الإشارة المستمرة والأداء المحدد، وتدعم البنى المتكررة للحفاظ على توفر النظام أثناء استبدال الوحدة أو أحداث الفشل.
الميزات
سعة دخل تناظري عالي المستوى من 16 قناة.
تصميم تجميع طرفي للحقل (STI) زائد عن الحاجة.
تكييف إشارة سلبي للحفاظ على الدقة الكاملة لأجهزة الحقل.
أداء دورة مسح محددة بدون دورات مفقودة أو متأخرة أثناء عمليات الانتقال الزائد عن الحاجة.
شبكة مقاومة تحديد تيار غير مدمجة بقيمة 145 أوم.
واجهة متوافقة مع الفئة 1 القسم 2.
التطبيقات
تُستخدم MU-TAIH12 في أنظمة التحكم الموزعة واسعة النطاق (DCS) حيث تكون التوفرية العالية واستقرار الإشارة أمرًا بالغ الأهمية. إنها مثالية لمراقبة متغيرات العمليات الحرجة في البيئات التي يجب فيها تقليل وقت التوقف عن العمل إلى الحد الأدنى، وتتطلب دقة الإشارة للتحكم الدقيق وتنفيذ منطق السلامة.
المواصفات الفنية
الموديل
MU-TAIH12
رقم القطعة
51304337-100
العلامة التجارية
Honeywell
السلسلة
HC900
قنوات الإدخال
16
شبكة المقاومة
145 أوم، غير مدمجة
الازدواجية
مدعومة (STI redundant)
الوزن
0.55 كجم
إرشادات التركيب
تأكد من فصل طاقة النظام قبل تركيب أو إزالة وحدة FTA لمنع التلف الكهربائي.
تعامل مع الوحدة باستخدام ممارسات تخفيف التفريغ الكهروستاتيكي (ESD) المناسبة لحماية المكونات الداخلية الحساسة.
ثبت التجميع بإحكام في المساحة المخصصة في الخزانة، مع ضمان المحاذاة الصحيحة مع اللوحة الخلفية لرف HC900.
استخدم كابلات محمية لجميع إشارات الدخل التناظري لتقليل التداخل من مصادر التداخل الكهرومغناطيسي العالية (EMI) داخل البيئة الصناعية.
تحقق من توصيل جميع الأسلاك الميدانية وفقًا لتعيين القناة المحدد، وأن تكوين تحديد التيار بقيمة 145 أوم يلبي متطلبات حلقتك.
تأكد من التهوية الكافية في خزانة التحكم للحفاظ على درجات حرارة التشغيل ضمن النطاق المحدد لسلسلة HC900.
الأسئلة الشائعة
هل تدعم MU-TAIH12 التبديل السريع؟
نعم، تم تصميم الوحدة لدعم البنى الزائدة عن الحاجة حيث يتم الحفاظ على اكتساب الإشارة أثناء استبدال الوحدة أو تجاوز الفشل دون فقدان أو تأخير دورات مسح الإدخال.
هل هذه الوحدة مدمجة؟
لا، تتميز MU-TAIH12 بشبكة مقاومة تحديد تيار غير مدمجة بقيمة 145 أوم مصممة لمتطلبات واجهة محددة.
