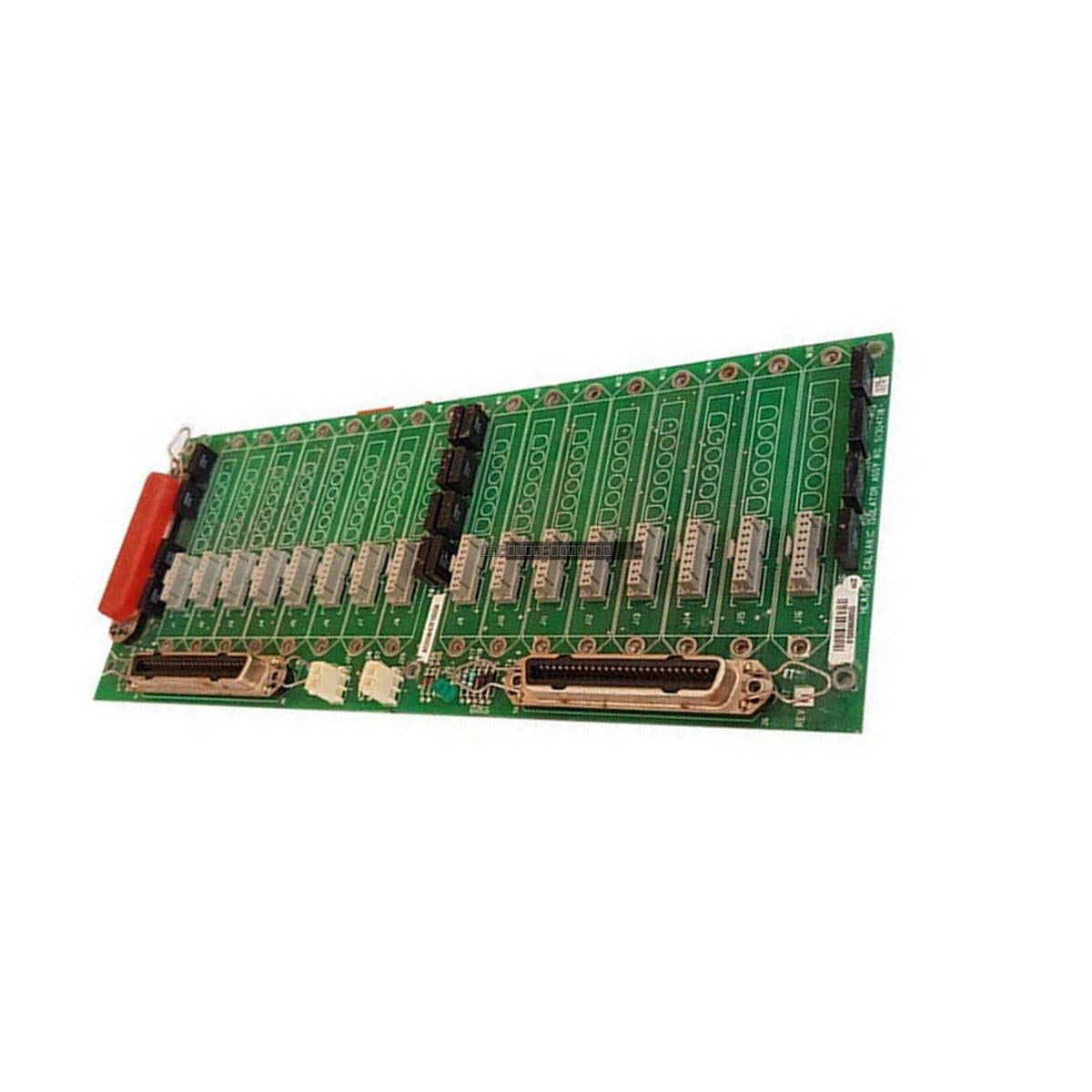

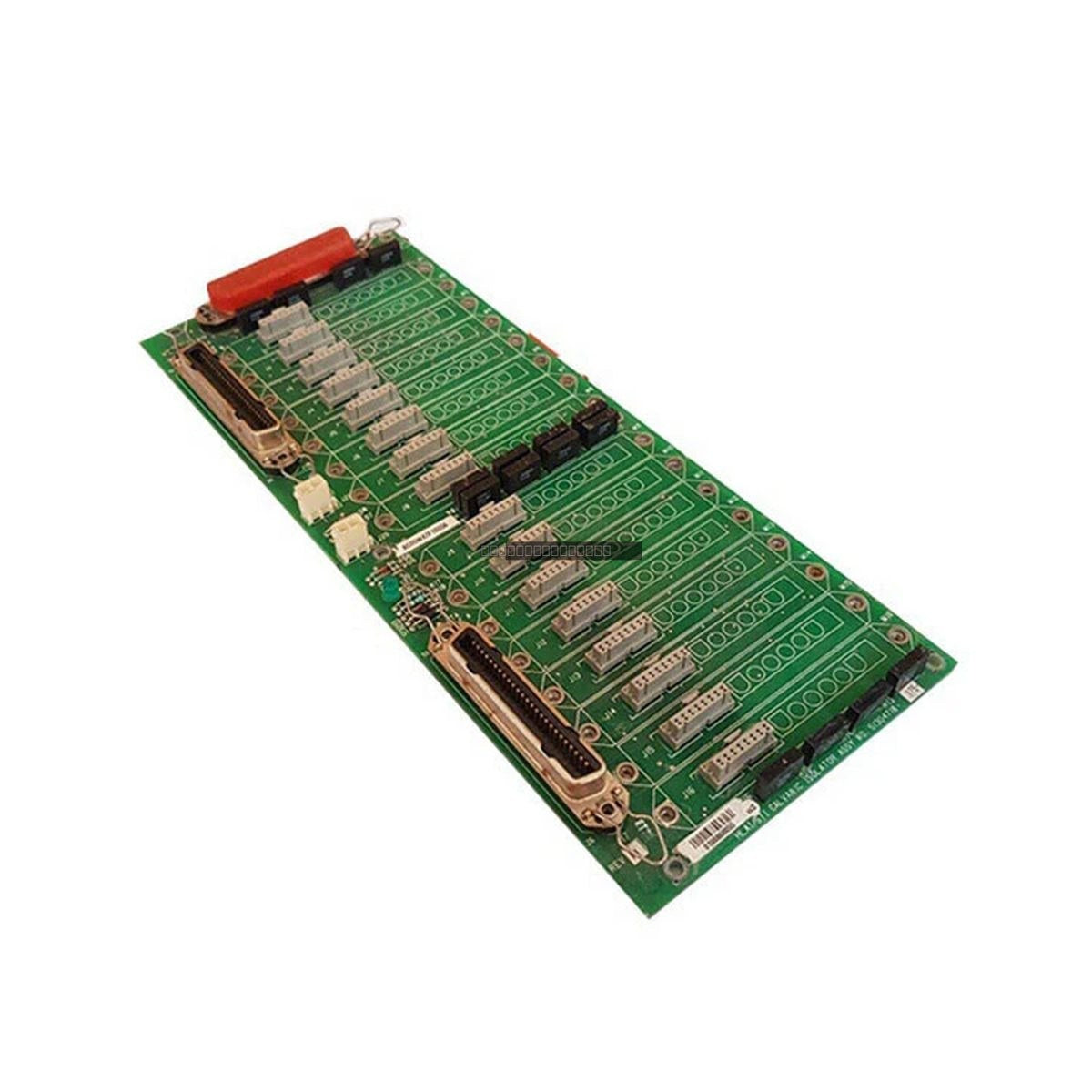

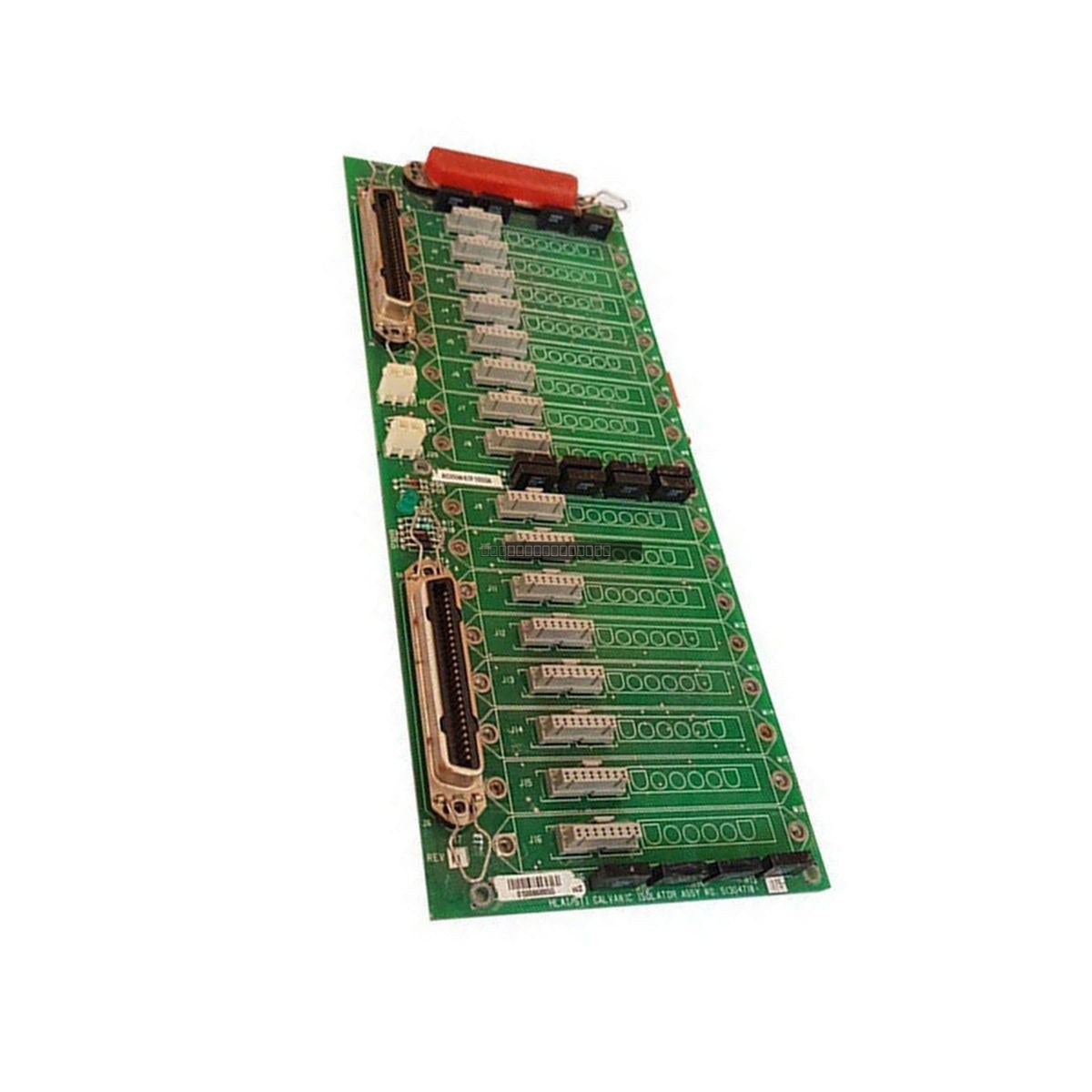

وحدة Honeywell MU-GAIH13 هي عبارة عن تجميع إنهاء ميداني (FTA) بواجهة مرسل ذكية (STI) ذات مدخل تناظري عالي المستوى (HLAI). تم تصميمها للدمج داخل أنظمة Honeywell TPS وأنظمة أتمتة العمليات لتسهيل الحصول على الإشارات التناظرية من أجهزة القياس الميدانية. تدعم هذه الوحدة ما يصل إلى 16 قناة تناظرية تيار مستمر عالية المستوى، وتوفر طاقة تيار مستمر معزولة عائمة للمرسلات ذات السلكين أو الثلاثة أسلاك 4-20 مللي أمبير، خاصة في بيئات العمليات الخطرة. تعمل الوحدة عن طريق تكرار تيار المرسل في دائرة بكرة نطاق المنطقة الآمنة، والتي تنتج إشارة 1 إلى 5 VDC متوافقة مع وحدات HLAI IOP من Honeywell.
الميزات
تدعم 16 قناة إدخال تناظرية مستقلة.
توفر طاقة تيار مستمر معزولة وعائمة للمرسلات المثبتة في الميدان.
متوافقة مع كل من تكوينات المرسلات الذكية ذات السلكين والثلاثة أسلاك 4-20 مللي أمبير.
تحول مدخلات تيار الحقل إلى إشارات خرج 1-5 VDC لمعالجة نظام التحكم الموزع (DCS).
مصممة لتكييف الإشارات عالية الموثوقية في البيئات ذات الضوضاء الكهربائية.
تقلل من تشوه الإشارة وتحسن استقرار المرسل.
التطبيقات
تستخدم وحدة MU-GAIH13 على نطاق واسع في الصناعات التحويلية الحيوية، بما في ذلك:
وحدات تكرير وتصنيع البتروكيماويات.
منصات إنتاج النفط والغاز البحرية.
مرافق توليد الطاقة الحرارية والنووية.
أنظمة أتمتة وتحكم العمليات في المناطق الخطرة.
المواصفات الفنية
النموذج
MU-GAIH13
سعة القناة
16 قناة إدخال تناظرية
إشارة الإدخال
4-20 مللي أمبير تيار مستمر
إشارة الإخراج
1-5 VDC
دعم المرسل
المرسلات الذكية ذات السلكين والثلاثة أسلاك
توافق النظام
نظام التحكم الموزع Honeywell TPS DCS
درجة حرارة التشغيل
من 0 إلى 60 درجة مئوية
درجة حرارة التخزين
من -40 إلى 85 درجة مئوية
الرطوبة
من 5 إلى 95% بدون تكاثف
استهلاك الطاقة
حوالي 8 وات
إرشادات التثبيت
تأكد من أن سطح تركيب الخزانة نظيف ويوفر تأريضًا كافيًا لتجميع FTA.
قم دائمًا بإيقاف تشغيل النظام قبل تثبيت أو إزالة الوحدة لمنع التلف الكهربائي.
استخدم كابلات زوجية مجدولة ومحمية لجميع تشغيل الإشارات التناظرية لتقليل تداخل EMI/RFI.
حافظ على الفصل المناسب بين أسلاك الإشارة وخطوط الطاقة عالية الجهد داخل الخزانة.
تحقق من أن تكوين مصدر الطاقة العائم يتطابق مع المتطلبات المحددة للمرسلات الميدانية المتصلة.
تعامل مع احتياطات التفريغ الكهروستاتيكي (ESD) القياسية لحماية الدوائر الداخلية.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لوحدة MU-GAIH13؟
تعمل وحدة MU-GAIH13 كواجهة بين مرسلات 4-20 مللي أمبير المثبتة في الحقل ونظام التحكم الموزع (DCS) من Honeywell. وهي توفر الطاقة اللازمة للمرسلات وتحول إشارة التيار إلى إشارة جهد 1-5 VDC يمكن لنظام التحكم معالجتها.
هل هذه الوحدة مناسبة للمواقع الخطرة؟
نعم، تم تصميم وحدة MU-GAIH13 لتوفير العزل الضروري للمرسلات المثبتة في بيئات العمليات الخطرة، مما يضمن التشغيل الآمن ضمن بنية Honeywell TPS الأوسع.
