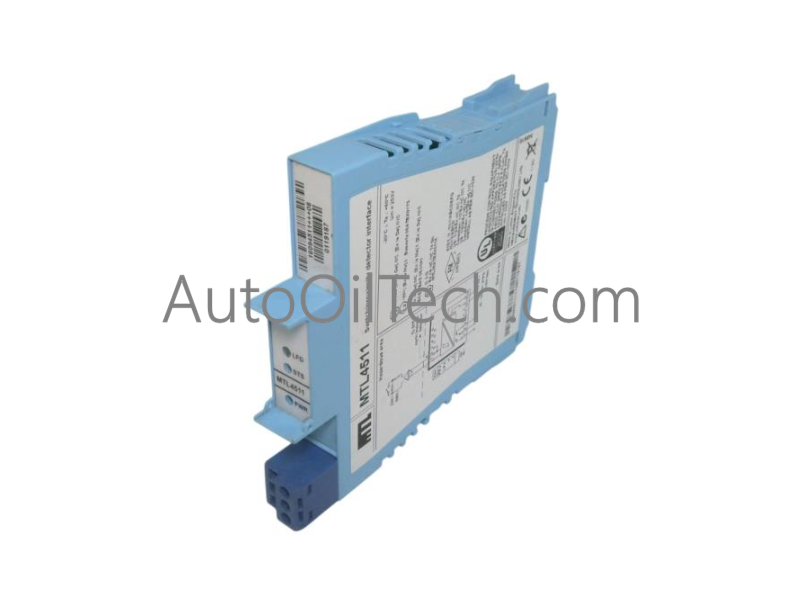

تعمل وحدة Honeywell MTL4511، المصنفة أيضًا باسم وحدة واجهة التشغيل MTL4511، كمكون مادي مخصص لعزل السلامة الجوهرية واكتشاف خطأ الخط ضمن أنظمة اللوحة الخلفية من سلسلة MTL4500.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
MTL4511
العلامة التجارية
هانيويل
الأصل
الولايات المتحدة الأمريكية
الوزن
0.22 رطل (0.10 كجم)
الأبعاد
حجم لوحة خلفية مدمجة من سلسلة MTL4500
درجة حرارة التشغيل
-20 إلى +60 درجة مئوية
استهلاك الطاقة
سحب طاقة منخفض من ناقل اللوحة الخلفية
عدد القنوات
مدخل رقمي أحادي القناة
نوع الإخراج
مخرج مرحل تحويل (C/O)
مراقبة الأعطال
اكتشاف أعطال الخط (LFD) للدائرة المفتوحة/القصيرة
نوع التركيب
تركيب اللوحة الخلفية من سلسلة MTL4500
هندسة السلامة
حاجز عزل السلامة الجوهرية (Ex i)
حواجز السلامة الجوهرية وحماية شبكة المجال
تم تصميم MTL4511 لتطبيقات السلامة عالية الكثافة، حيث يوفر حماية حاجزة للسلامة الجوهرية (Ex i) معزولة غلفانيًا بين المفاتيح الميدانية الموجودة في المناطق الخطرة ومنطق التحكم في المنطقة الآمنة. يقوم نظام اكتشاف أعطال الخط (LFD) المدمج بمراقبة الأسلاك الميدانية بشكل مستمر بحثًا عن حالات الدائرة المفتوحة أو القصيرة، مما يؤدي إلى تشغيل حالات إنذار التشخيص دون المساس بسلامة حلقة الإشارة. بالإضافة إلى حدود الحماية القوية من زيادة الجهد واستقرار تركيب اللوحة الخلفية DIN-rail العالي، تعزل الوحدة نواقل اللوحة الخلفية عن عابرات الجهد من جانب المجال وفروق الجهد الأرضي.
الأسئلة المتكررة
س: كيف تشير MTL4511 إلى وجود عطل في الخط في أسلاك المجال؟
ج: تراقب دائرة اكتشاف أعطال الخط (LFD) المدمجة مقاومة حلقة المجال. عند اكتشاف دائرة مفتوحة أو قصيرة في أسلاك المجال للمنطقة الخطرة، تقوم الوحدة بإلغاء تنشيط مرحل الإخراج التشخيصي وتشغيل مؤشر LED المحلي.
س: كيف يتم تركيب MTL4511 داخل خزانة التحكم؟
ج: تم تصميم MTL4511 للتركيب المباشر في اللوحات الخلفية القياسية من سلسلة MTL4500، والتي تتعامل مع توزيع الطاقة الأساسي وتوجيه إشارة التحكم دون الحاجة إلى أسلاك منفصلة لكل وحدة.
إرشادات التركيب الميداني
تأكد من فصل الطاقة تمامًا عن اللوحة الخلفية من سلسلة MTL4500 أو تحقق من ظروف المنطقة الآمنة قبل تركيب أو إزالة وحدة الحاجز.
قم بمحاذاة أطراف حافة الوحدة مع فتحة موصل اللوحة الخلفية واضغط بقوة حتى تستقر مشابك التثبيت الجانبية في مكانها.
قم بتوصيل أسلاك مفتاح المجال للمنطقة الخطرة بأطراف اللولب الزرقاء المخصصة للوحة الخلفية IS، مع إبقاء كابلات السلامة الجوهرية منفصلة ماديًا عن الأسلاك غير IS.
قم بتوصيل شريط تأريض اللوحة الخلفية مباشرة بناقل التأريض الرئيسي للمنطقة الخطرة للحفاظ على حدود حماية السلامة الجوهرية من زيادة التيار.
قم بتوصيل طاقة اللوحة الخلفية وتحقق من أن مؤشر LED لحالة الوحدة يشير إلى حالة الخط الطبيعية قبل تمكين منطق قاطع السلامة.
