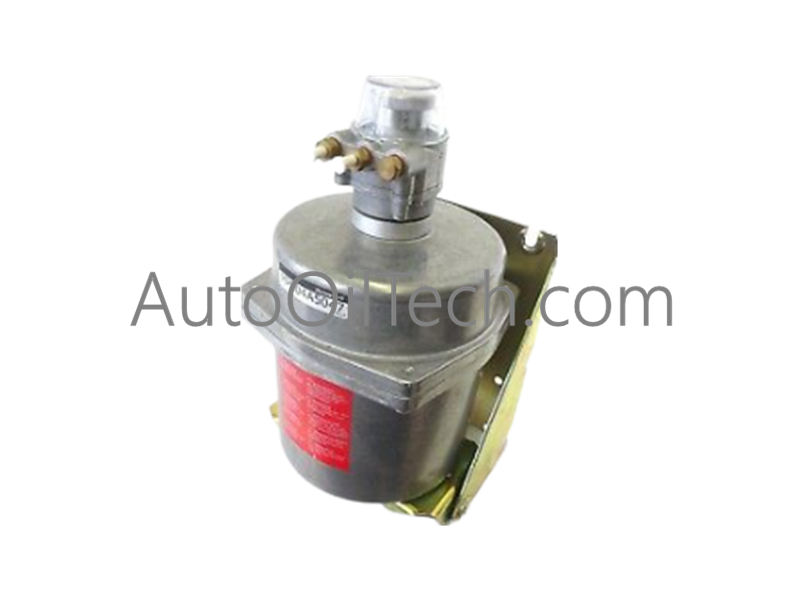

يعمل Honeywell MP904A5047، المدرج أيضًا ضمن الكتالوج باسم المحرك الهوائي MP904A5047، كعنصر أجهزة مخصص لتنفيذ تشغيل الصمامات والمثبطات الميكانيكية ضمن منصات التحكم الهوائية.
تم تصميم MP904A5047 لتحديد المواقع الميكانيكية الموثوقة، حيث يحول إشارات التحكم الهوائية المتغيرة إلى إزاحة ميكانيكية خطية عبر طول شوط كامل يبلغ 90 مم. يعمل المحرك عند أقصى ضغط تشغيل قياسي يبلغ 140 كيلو باسكال، ويتصل المحرك بشكل نظيف مع أجهزة تحديد الموضع 4-20 مللي أمبير HART I/P أو وحدات التحكم الهوائية المركزية لتعديل عناصر التحكم النهائية. تحافظ تجميعات الغشاء الداخلي والزنبرك الارتدادية على توصيل قوة خطية مع مقاومة تقلبات الضغط حتى حد أقصى آمن يبلغ 210 كيلو باسكال.
الأسئلة المتداولة
س: ما هي أبعاد أنبوب إمداد الهواء المطلوبة للتوصيل بمنفذ MP904A5047 الهوائي؟
ج: يتميز التوصيل الهوائي بتركيب شائك مدمج مصمم خصيصًا لأنبوب الهواء البولي إيثيلين بقطر خارجي 6 مم (1/4 بوصة).
س: ما هو أقصى تصنيف ضغط هواء آمن لمنع تلف الغشاء الداخلي؟
ج: الحد الأقصى الآمن لإمداد الهواء لـ MP904A5047 هو 210 كيلو باسكال (30 رطل/بوصة مربعة)؛ يجب ألا يتجاوز ضغط التشغيل التصنيف الاسمي 140 كيلو باسكال.
إرشادات التركيب الميداني
اعزل رأس الهواء المضغوط الرئيسي وقم بتخفيف ضغط الخط الهوائي قبل تركيب أو صيانة مجموعة المحرك.
ركب إطار المحرك بإحكام على جسم الصمام أو قوس تثبيت المثبط باستخدام مسامير شديدة التحمل لتحمل قوى التشغيل الميكانيكية.
قم بمحاذاة وربط عمود القيادة ذي الشوط 90 مم بساق الصمام أو الوصلة، مع ضمان عدم وجود ربط زاوي عبر نطاق الحركة الكامل.
ادفع أنبوب البولي إيثيلين النظيف بقطر 6 مم (1/4 بوصة) بقوة على التركيب الشائك حتى يثبت بالكامل، مع التحقق من الإغلاق الهوائي الخالي من التسرب.
طبق هواء الأجهزة المنظم ببطء وتحقق من حركة الساق السلسة بدون ربط ميكانيكي عبر نطاق التشغيل الكامل من 0 إلى 140 كيلو باسكال.
