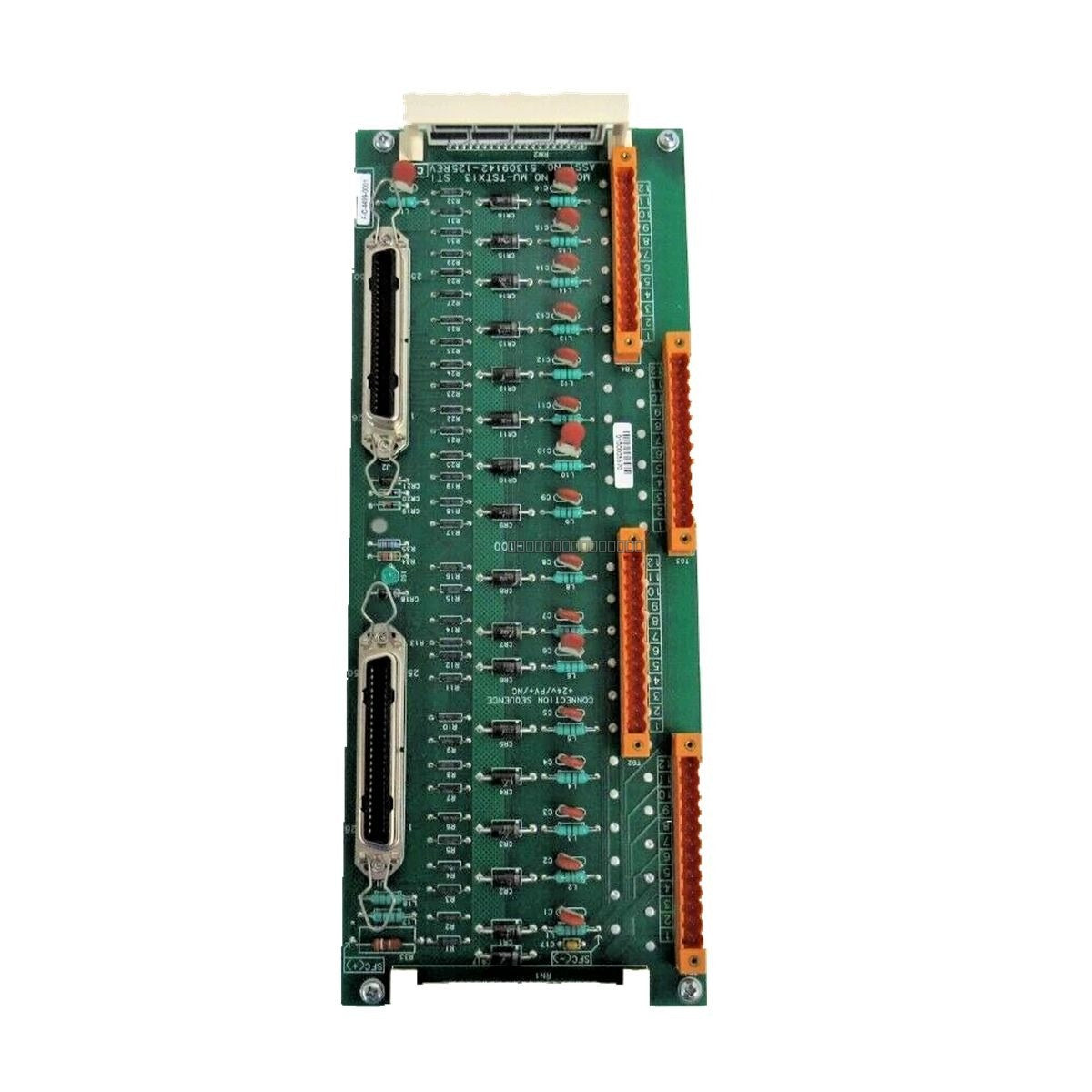

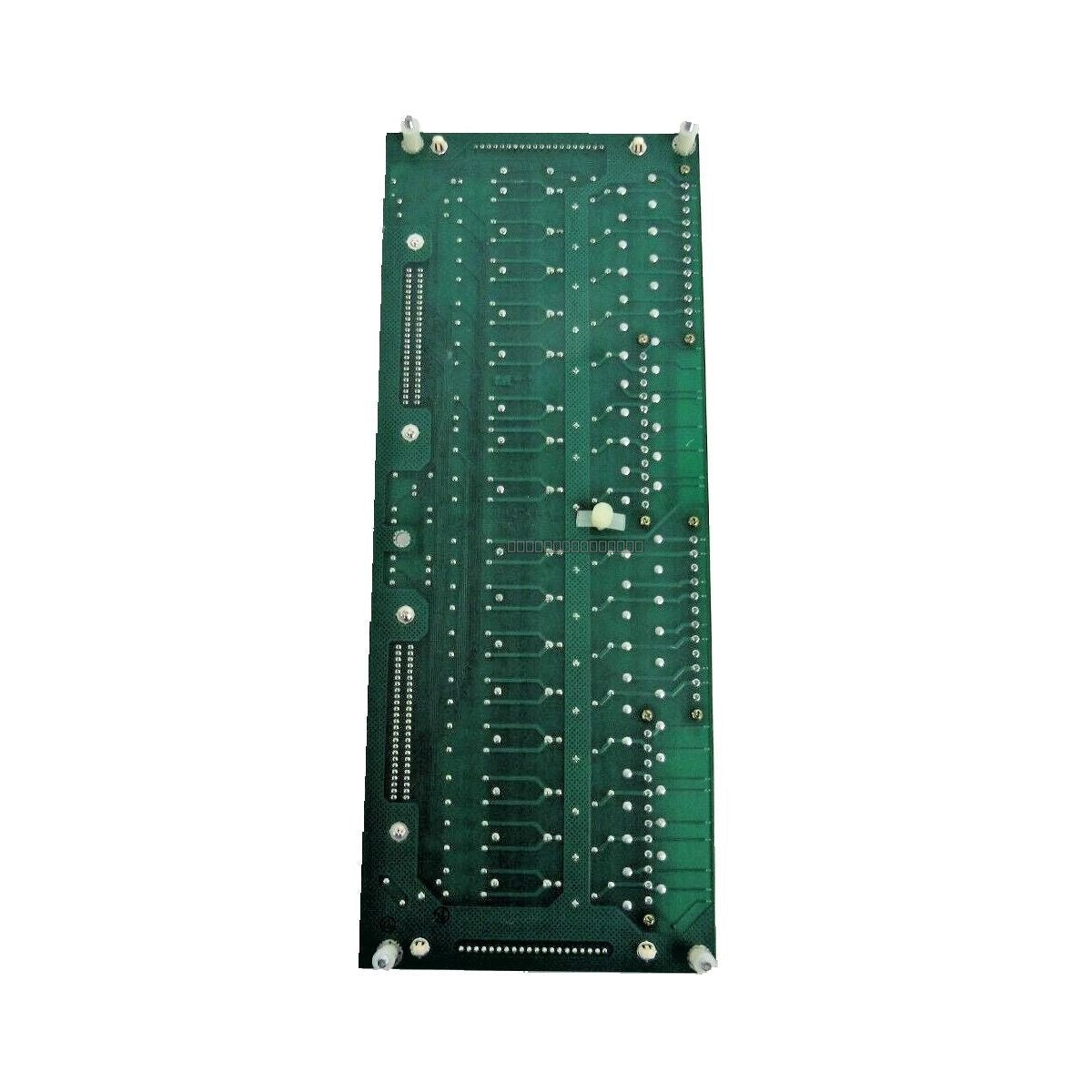

وحدة Honeywell MC-TSTX13 عبارة عن مجموعة إنهاء ميدانية (FTA) لواجهة جهاز إرسال ذكي عالي الكثافة، مصممة للدمج ضمن أنظمة التحكم الموزعة من Honeywell. تعمل هذه الوحدة كطبقة واجهة حاسمة، حيث توفر إنهاء الإشارة وتكييفها وتوجيهها لما يصل إلى 16 قناة إدخال تناظرية من أجهزة إرسال ميدانية ذكية. تم تصميم MC-TSTX13 لبيئات العمليات الحرجة، وتضمن سلامة الإشارة واكتساب البيانات الموثوق به بين الأجهزة الميدانية ومعالجات التحكم.
الميزات
تدعم 16 قناة إدخال فردية لاتصال جهاز الإرسال الذكي.
تكوين مسار إدخال متكرر لتعزيز توافر النظام وتحمل الأعطال.
تكييف إشارة مدمج لتقليل الضوضاء والقضاء على تداخل حلقات التأريض.
محسّنة للتكامل السلس مع بنيات الإدخال/الإخراج لأنظمة التحكم من Honeywell.
تصميم قوي مخصص لبيئات التحكم في العمليات الصناعية.
التطبيقات
تستخدم MC-TSTX13 على نطاق واسع في الأتمتة الصناعية واسعة النطاق، بما في ذلك تكرير النفط والغاز، ومعالجة المواد الكيميائية، ومرافق توليد الطاقة. وهي مناسبة بشكل خاص للتطبيقات التي تتطلب معالجة إشارة تناظرية عالية الكثافة حيث يكون وقت تشغيل النظام واستقرار الإشارة أمرًا بالغ الأهمية.
المواصفات الفنية
النموذج
MC-TSTX13
العلامة التجارية
Honeywell
نوع الوحدة
واجهة جهاز إرسال ذكي FTA
قنوات الإدخال
16
نوع الإشارة
إدخال تناظري لجهاز إرسال ذكي
التكرار
مدعوم (مسار إدخال مزدوج)
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
الشهادات
علامة CE
إرشادات التثبيت
تأكد من إيقاف تشغيل نظام التحكم قبل تثبيت أو إزالة وحدة FTA لمنع التلف الكهربائي.
قم بتركيب الوحدة في بيئة نظيفة وجافة وخالية من الاهتزازات داخل خزانة تحكم قياسية.
استخدم كابلات محمية مناسبة لجميع توصيلات الأجهزة الميدانية للحفاظ على سلامة الإشارة وتقليل التداخل الكهرومغناطيسي.
تحقق من أن جميع توصيلات الأطراف آمنة ومعنونة بشكل صحيح وفقًا لمخطط الأسلاك الخاص بالنظام.
الأسئلة الشائعة
هل تدعم MC-TSTX13 التكوينات المتكررة؟ نعم، تم تصميم الوحدة لدعم تكوينات مسار الإدخال المتكررة، مما يسمح بتحسين الموثوقية ومعالجة الإشارة دون انقطاع في حلقات التحكم الحرجة.
ما هي الوظيفة الأساسية لوحدة FTA هذه؟ تعمل MC-TSTX13 كواجهة إنهاء وتكييف، تربط بين أجهزة الإرسال الذكية المثبتة في الحقل ووحدات الإدخال/الإخراج لنظام التحكم الرئيسي.
