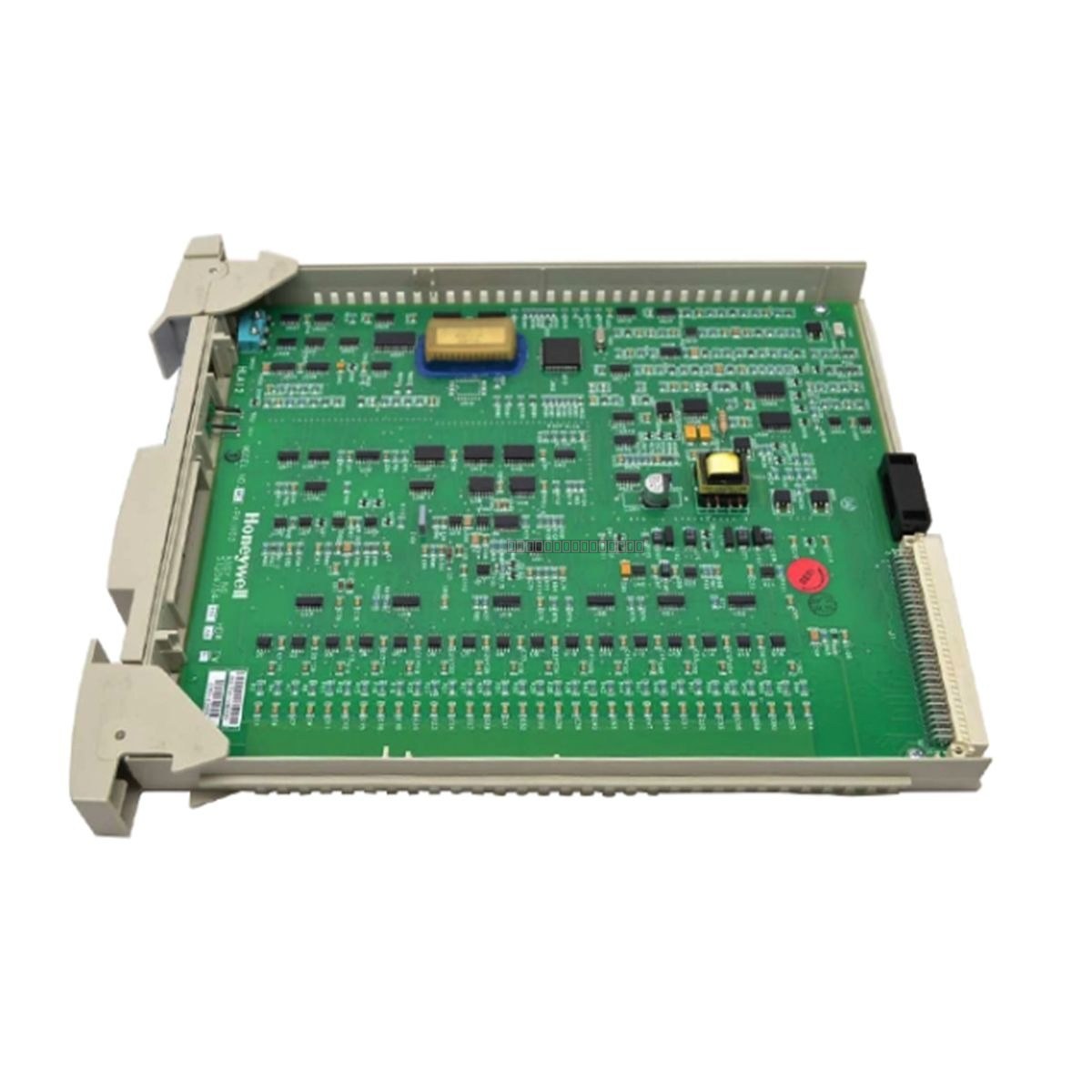

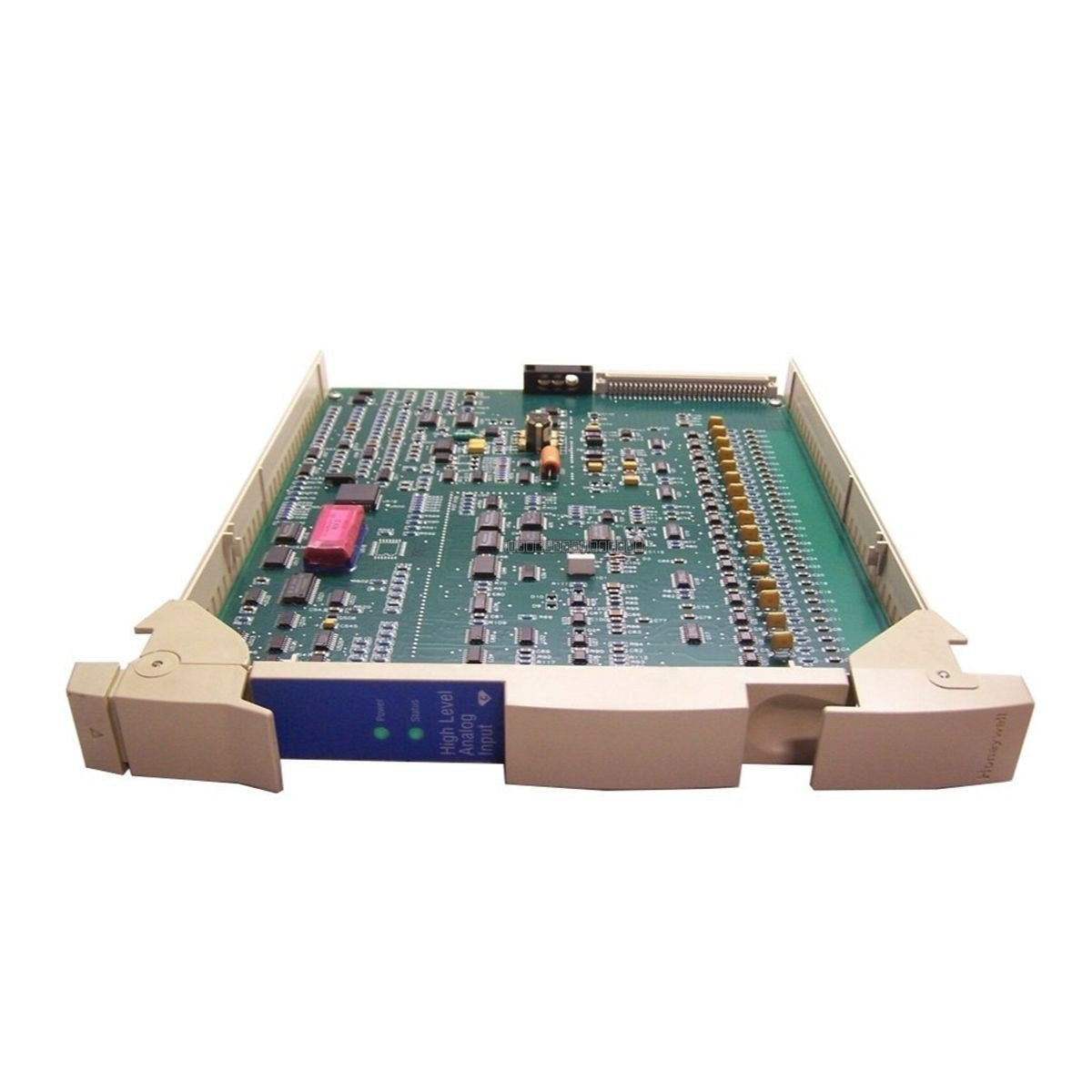

وحدة Honeywell MC-PAIH03 (51304754-150) هي وحدة إدخال تناظري عالية الأداء مصممة للاستخدام ضمن نظام Honeywell FSC (وحدة التحكم الآمنة من الفشل). توفر هذه الوحدة اكتساب إشارة موثوقًا لتطبيقات التحكم الصناعي، وتحويل الإشارات التناظرية عالية المستوى إلى بيانات رقمية للمعالجة بواسطة وحدة التحكم. وقد تم تصميمها لتلبية المتطلبات الصارمة للبيئات الحرجة للسلامة، مما يضمن الدقة والاستقرار في مراقبة العمليات.
الميزات
قدرة إدخال تناظري بـ 16 نقطة لمراقبة الإشارة عالية الكثافة.
معالجة الإدخال التناظري عالي المستوى لأجهزة الاستشعار والمحولات الصناعية.
مؤشرات LED مدمجة لحالة الوقت الفعلي ومراقبة التشخيص.
تصميم قوي مناسب للبيئات الصناعية الصعبة.
مُحسَّن لاستهلاك منخفض للطاقة داخل خزانة التحكم.
المواصفات الفنية
المعلمة
المواصفة
النموذج
MC-PAIH03 (51304754-150)
قنوات الإدخال
16 نقطة
نطاق الإدخال
0-20 مللي أمبير
الدقة
16 بت
مصدر الطاقة
24 فولت تيار مستمر
استهلاك الطاقة
3-6 واط
درجة حرارة التشغيل
-40 درجة مئوية إلى +70 درجة مئوية
درجة حرارة التخزين
-40 درجة مئوية إلى +85 درجة مئوية
الرطوبة
5-95% رطوبة نسبية (غير متكثفة)
إرشادات التثبيت
تأكد من إيقاف تشغيل النظام قبل تثبيت أو إزالة الوحدة من الحامل.
تعامل مع الوحدة باستخدام ممارسات الحماية المناسبة من التفريغ الكهروستاتيكي (ESD) لمنع تلف الدوائر الداخلية.
تأكد من أن الوحدة مثبتة بإحكام في الفتحة المخصصة لضمان الاتصال الصحيح باللوحة الخلفية.
استخدم الكابلات المحمية لجميع إشارات الإدخال التناظرية لتقليل التداخل من مصادر التداخل الكهرومغناطيسي العالية.
تأكد من وجود تهوية كافية داخل خزانة التحكم للحفاظ على درجات حرارة التشغيل ضمن النطاق المحدد.
تحقق من أن مصدر الطاقة 24 فولت تيار مستمر مستقر وموصول بشكل صحيح بأطراف الوحدة.
الأسئلة الشائعة
ما هي الوظيفة الأساسية للوحدة MC-PAIH03؟
الوحدة MC-PAIH03 هي وحدة إدخال تناظري تُستخدم في أنظمة Honeywell FSC للتفاعل مع الأجهزة الميدانية التناظرية عالية المستوى، وتوفر 16 قناة لتحويل الإشارة للتحكم في العمليات ومراقبة السلامة.
هل هذه الوحدة متوافقة مع إشارات 0-20 مللي أمبير القياسية؟
نعم، تم تصميم الوحدة لقبول إدخالات تناظرية 0-20 مللي أمبير بدقة 16 بت، مما يجعلها مناسبة للأجهزة الصناعية القياسية.
