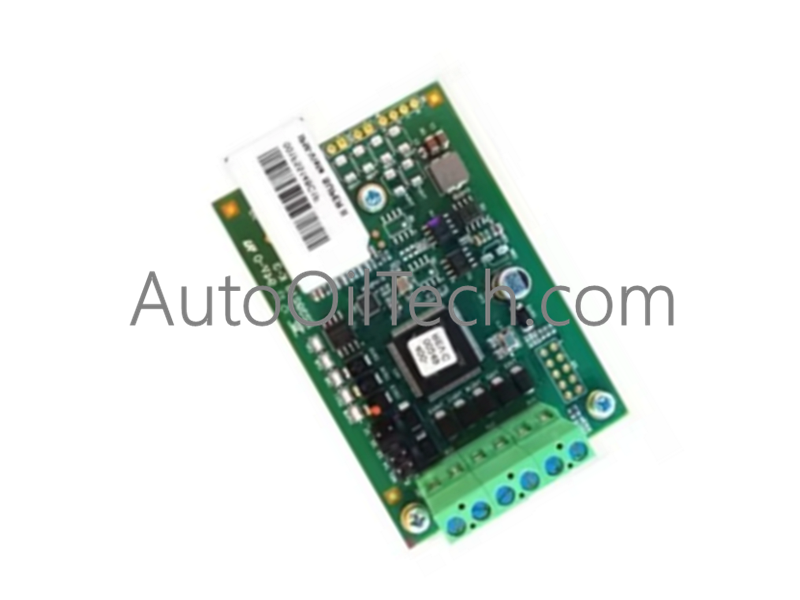

تم تكوينه للربط الشبكي وتكامل الشبكة المحلية (LAN) في أنظمة إنذار Honeywell VISTA series، ويوفر Honeywell IPM-VISTA-SUPER11 (وحدة واجهة الشبكة IPM-VISTA-SUPER11) تنفيذًا ماديًا/كهربائيًا مباشرًا. يقوم الجهاز بتوجيه قياسات لوحة الإنذار عبر شبكات TCP/IP، وتحويل بروتوكولات الناقل الداخلية إلى إرسالات إيثرنت مشفرة للمراقبة عن بعد وتكوين النظام والإبلاغ المركزي لمحطة الإنذار.
مواصفات الجهاز
المعلمة
المواصفات
الموديل
IPM-VISTA-SUPER11
العلامة التجارية
Honeywell
المنشأ
الولايات المتحدة الأمريكية
الوزن
الوزن القياسي للوحدة
الأبعاد
عامل شكل الوحدة القياسي VISTA
درجة حرارة التشغيل
-20 إلى +60 درجة مئوية
استهلاك الطاقة
يتم تشغيله عبر لوحة إنذار VISTA (ناقل 24 فولت تيار مستمر)
الواجهة المادية
منفذ إيثرنت (RJ45) لتوصيل الشبكة المحلية
بروتوكولات الشبكة
TCP/IP
ميزات الأمان
تشفير SSL/TLS، مصادقة المستخدم، التحكم في الوصول
عزل القناة إلى القناة وهندسة ناقل الشبكة
تتميز وحدة IPM-VISTA-SUPER11 بدوائر منفذ إيثرنت معزولة جلفانيًا مصممة لمنع ضوضاء الخط النمطية المشتركة وارتفاعات الشبكة عالية الجهد من الانتشار العكسي إلى لوحة التحكم الرئيسية في VISTA. يقوم محرك الشبكة المتكامل بتنفيذ تشفير SSL/TLS لجميع حزم TCP/IP الصادرة، مع الحفاظ على عزل القنوات بين مسارات الإبلاغ عن الإنذارات الأساسية وتغذيات المراقبة بالفيديو الثانوية. تنظم دائرة توصيل الطاقة طاقة اللوحة الواردة 24 فولت تيار مستمر، وتحمي منطق المعالجة الداخلية من تقلبات الجهد عبر اللوحة الخلفية لنظام الإنذار.
الأسئلة الشائعة
س: كيف يتم تزويد وحدة IPM-VISTA-SUPER11 بالطاقة أثناء التشغيل؟ ج: تستمد الوحدة طاقتها التشغيلية الأساسية 24 فولت تيار مستمر مباشرة من ناقل لوحة إنذار VISTA المضيفة، مما يلغي الحاجة إلى محول حائط خارجي.
س: ما هي بروتوكولات الشبكة وإجراءات الأمان المستخدمة لإدارة النظام عن بعد؟ ج: تتواصل الوحدة عبر بروتوكولات شبكة TCP/IP القياسية وتنفذ تشفير SSL/TLS ومصادقة المستخدم والتحكم في الوصول لنقل البيانات بشكل آمن.
إرشادات التركيب الميداني
افصل جميع مصادر التيار المتردد الرئيسية وطاقة البطارية الاحتياطية عن لوحة إنذار VISTA المضيفة قبل تركيب أو صيانة الوحدة.
ركب الوحدة بإحكام داخل حاوية لوحة التحكم باستخدام حوامل التركيب المخصصة.
وصل أطراف طاقة 24 فولت تيار مستمر وناقل لوحة المفاتيح من اللوحة الرئيسية إلى رؤوس الإدخال بالوحدة، مع التأكد من قطبية الأسلاك الصحيحة.
انهي توصيل كابل شبكة CAT5e/CAT6 قياسي في منفذ إيثرنت RJ45، مع توجيه الكابل بعيدًا عن موصلات التيار المتردد عالية الجهد بمسافة لا تقل عن 200 مم لتجنب التداخل.
أعد تشغيل طاقة النظام، وتحقق من حالة مؤشر LED لرابط إيثرنت، وأكمل تكوين شبكة IP باستخدام واجهة الويب المدمجة.
