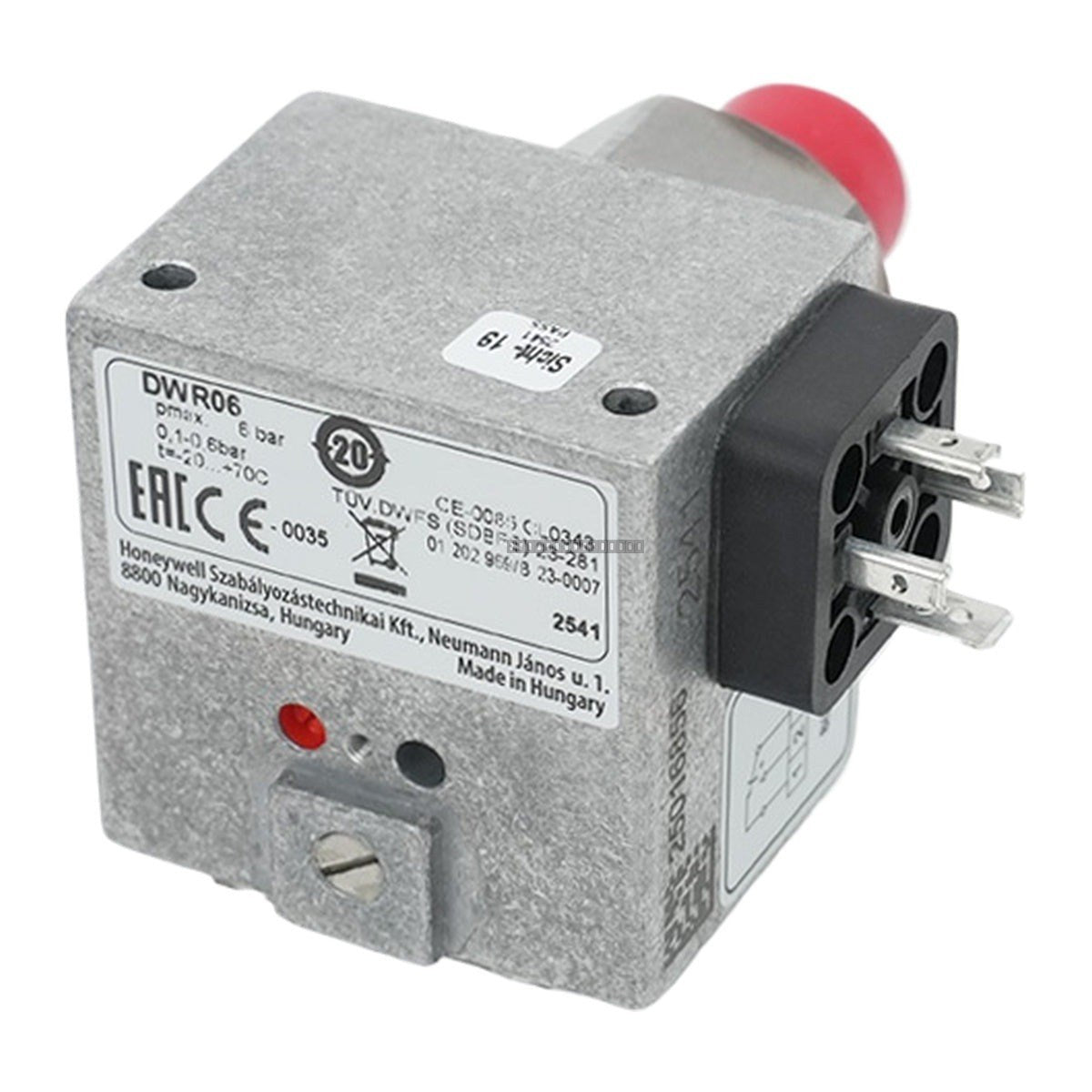

يعتبر Honeywell DWR06 (FEMA) مفتاح/محدد ضغط تفاضلي ميكانيكي عالي الدقة مصمم للمراقبة الحساسة للضغط الزائد في الأنظمة الصناعية. تم تصميمه للاستخدام في التطبيقات التي تشمل الماء الساخن والبخار والغازات الوقودية والوقود السائل. يُصنف هذا الجهاز على أنه محدد ضغط ذو تصميم خاص (DBS)، مما يعني أنه مصمم للتعطل إلى حالة آمنة في حالة الكسر الميكانيكي أو التسرب، مما يضمن استجابة النظام كما لو تم تجاوز حد الضغط الأقصى.
الميزات
تصميم مستشعر ذاتي المراقبة لتعزيز السلامة.
مجهز بمفاتيح دقيقة ذات فتح إيجابي.
وصلات مطلية بالذهب لنقل إشارة موثوق.
تم اختباره لما يصل إلى 2 مليون دورة تشغيل.
هيكل من الألومنيوم المصبوب المقاوم لمياه البحر ومناسب للبيئات القاسية.
معتمد لسلامة المكونات من قبل TÜV و DVGW.
التطبيقات
أنظمة البخار والماء الساخن: يعمل كمحدد للضغط للغلايات، متوافق مع DIN EN 12828 و EN 12952-11.
مراقبة الوقود والغاز: مناسب لمراقبة الغازات القابلة للاحتراق (DVGW G 260) والوقود السائل مثل زيت الوقود.
هندسة العمليات الصناعية: مراقبة دقيقة للضغط الأقصى/الأدنى للتجهيزات الحرارية الحساسة.
المناطق الخطرة: يمكن استخدامه في المناطق المتفجرة (0، 1، 2، 20، 21، 22) عند إقرانه بمضخم عازل مناسب لمراقبة انقطاع الخط وقصر الدائرة.
المواصفات الفنية
النموذج
DWR06 785-DWR06
نوع الضغط
تفاضلي
ضغط التشغيل
0.1 بار إلى 0.6 بار
الدقة
1%
حجم المنفذ
G 1/2، G 1/4
نمط التركيب
تركيب لوحي
جهد التشغيل
250 فولت تيار متردد
تيار التشغيل
8 أمبير
أقصى درجة حرارة تشغيل
+70 درجة مئوية
ضغط الانفجار
≥ 100 بار
إرشادات التثبيت
تأكد من تركيب الجهاز بواسطة أفراد مؤهلين ومطلعين على متطلبات سلامة تحديد الضغط.
لتطبيقات المناطق المتفجرة، يجب تركيب المضخم العازل خارج المنطقة الخطرة.
مراقبة الخطوط بين المفتاح والمضخم العازل لاكتشاف الدوائر القصيرة وانقطاع الخطوط للحفاظ على سلامة النظام.
في درجات الحرارة المحيطة عند 0 درجة مئوية أو أقل، تأكد من عدم تكون تكثف داخل المستشعر أو آلية التبديل.
قم دائمًا بفصل الطاقة عن النظام قبل إجراء الأسلاك أو الصيانة على المستشعر.
الأسئلة الشائعة
ما هو Honeywell DWR06؟
إنه مفتاح ضغط ميكانيكي من FEMA يستخدم لمراقبة الضغط الأقصى والأدنى، مصمم خصيصًا لتطبيقات السلامة الحساسة مثل الغلايات وخطوط الوقود.
ماذا يعني DWR؟
تم معايرة سلسلة DWR للضغط المتزايد، مما يعني أن ضغط التبديل القابل للتعديل على المقياس يتوافق مع نقطة التبديل عند ارتفاع الضغط.
ما هو ضغط الانفجار؟
ضغط الانفجار هو ≥ 100 بار، كما تم التحقق من ذلك بواسطة اختبار TÜV.
