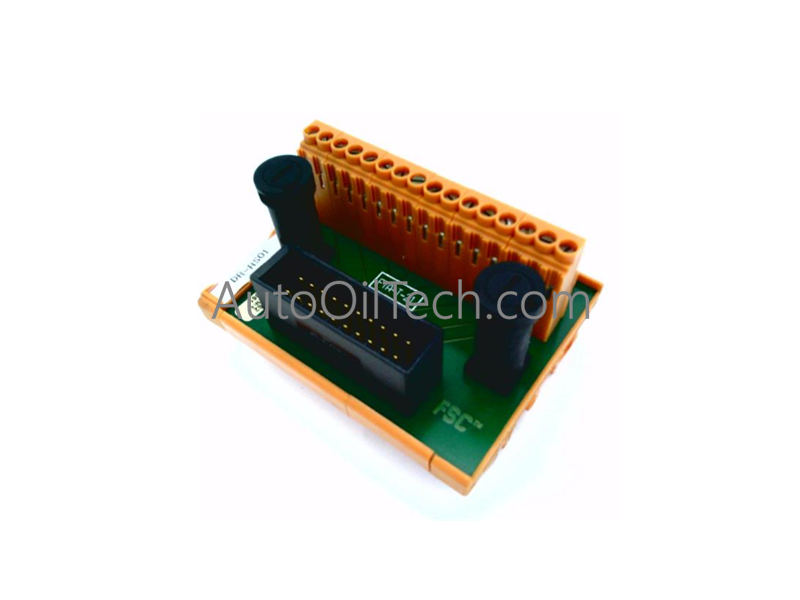

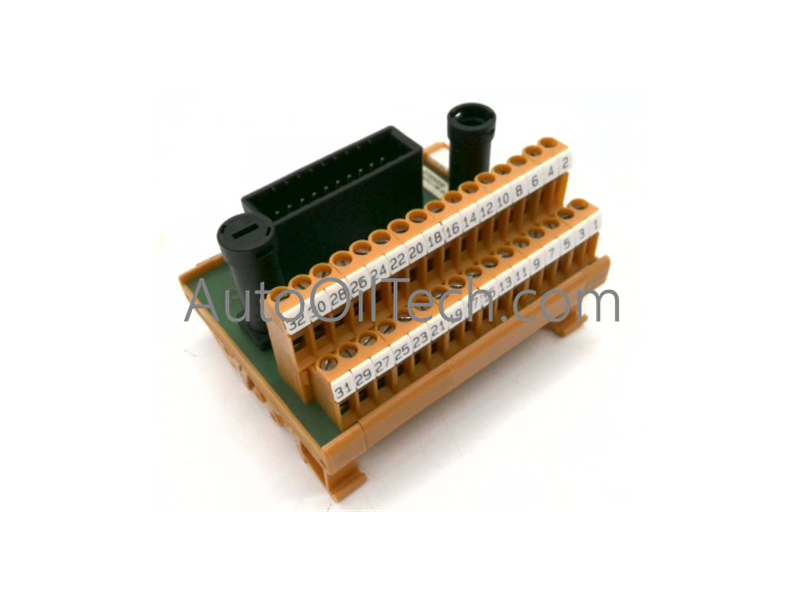

تجميعات إنهاء المجال Honeywell FTA-T-16

تم تصميم Honeywell FTA-T-16 (وحدة إنهاء الحقل FTA-T-16 / 42622268-002) لاكتساب الإشارات المنفصلة عالية السلامة في منصات Honeywell Safety Manager و FSC، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لتكييف الإشارة النشط، ومراقبة أعطال الأسلاك، والإبلاغ عن الحالة الحتمية لـ 16 قناة إدخال حرجة للسلامة.

مواصفات الجهاز

خصائص نظام الأجهزة الآمنة (SIS)

• شهادة SIL3: تم تصميم FTA-T-16 لتلبية متطلبات السلامة الصارمة ذات تصنيف SIL. تضمن دارتها الداخلية الإبلاغ عن حالات الأعطال في الجانب الميداني، مثل الدوائر المفتوحة أو الدوائر القصيرة، بشفافية إلى وحدة التحكم في السلامة من Honeywell، مما يتيح للنظام الحفاظ على حالة آمنة من الفشل معروفة.
• هندسة التكرار المعياري الثلاثي (TMR) 2oo3: عند الاستخدام داخل بيئة Honeywell Safety Manager، يتصل FTA-T-16 بسلاسة مع وحدات TMR، مما يضمن التحقق من صحة بيانات الإدخال الميدانية عبر مسارات معالجة زائدة لإزالة نقاط الفشل الفردية.
• العزل الكلفاني: تتميز كل قناة من القنوات الـ 16 بعزل من الحقل إلى النظام. هذا إلزامي لمنع تيارات الحلقة الأرضية أو العابر الكهربائي عالي الجهد من البيئة الميدانية من التأثير على اللوحة الخلفية لوحدة التحكم في السلامة أو تنفيذ المنطق.
• تنفيذ حالة آمنة من الفشل: يوفر FTA إثارة جهد كهربائي تحت الإشراف للأجهزة السلبية، مما يضمن اكتشاف تحولات الإدخال بشكل موثوق به وأن أي حالة إشارة غير طبيعية يتم الإبلاغ عنها على الفور كخطأ تشخيصي للنظام.

الأسئلة الشائعة

س: هل يمكن لـ FTA-T-16 أن يحل محل FTAs السلبية في التطبيقات غير الآمنة؟

ج: على الرغم من أنه متوافق كهربائيًا، إلا أن استخدام FTA نشط خاضع للإشراف في تطبيق غير آمن غالبًا ما يكون غير ضروري بسبب التكلفة والتعقيد الإضافيين. إنه محسّن خصيصًا لحلقات السلامة حيث يكون التغطية التشخيصية لأسلاك الحقل إلزامية.

س: كيف يميز FTA بين جهة اتصال مغلقة وعطل قصر الدائرة؟

ج: يوفر FTA تكييفًا نشطًا للإشارة وإشرافًا على تحديد التيار. من خلال مراقبة انخفاض الجهد عبر مقاومة الإدخال 10 كيلوأوم، يمكن لوحدة التحكم في السلامة تحديد تيار الحلقة، مما يسمح لها بالتمييز رياضيًا بين التيار الاسمي لجهة اتصال حقل مغلقة والتوقيع الحالي غير الطبيعي لعطل قصر الدائرة.

إرشادات التركيب الميداني

• التركيب: قم بتركيب FTA-T-16 على سكة DIN قياسية داخل خزانة السلامة. تأكد من الفصل الواضح عن الأسلاك غير المتعلقة بالسلامة لمنع التداخل الكهرومغناطيسي، وهو إلزامي للحفاظ على سلامة حلقات الأجهزة الآمنة.
• التأريض: قم بإنهاء اتصال أرضية هيكل FTA مباشرة بماس كهربائي أرضي مخصص للسلامة في النظام. يعتبر الاتصال المنخفض المقاومة إلزاميًا لفعالية حماية الوحدة من الاندفاع الكهربائي وتوفير مرجع ثابت لدوائر تكييف الإشارة 24 VDC.
• الأسلاك: استخدم كبلات محمية مزدوجة مجدولة لجميع مدخلات الحقل المنفصلة. قم بإنهاء الدرع عند نقطة دخول الخزانة باستخدام رابط عالي التردد إلى ماس كهربائي أرضي. قم بتوجيه هذه الكبلات على بعد 150 مم على الأقل من أنابيب خرج التيار المتردد عالية الطاقة لمنع الضوضاء الاستقرائية من إطلاق تغييرات حالة السلامة الكاذبة.
