سلسلة Honeywell FTA-T-08 Safety Manager

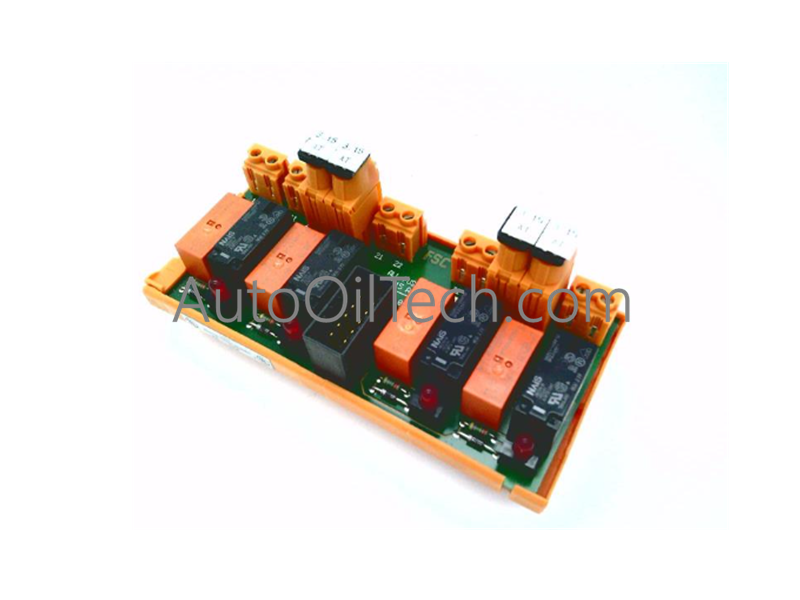

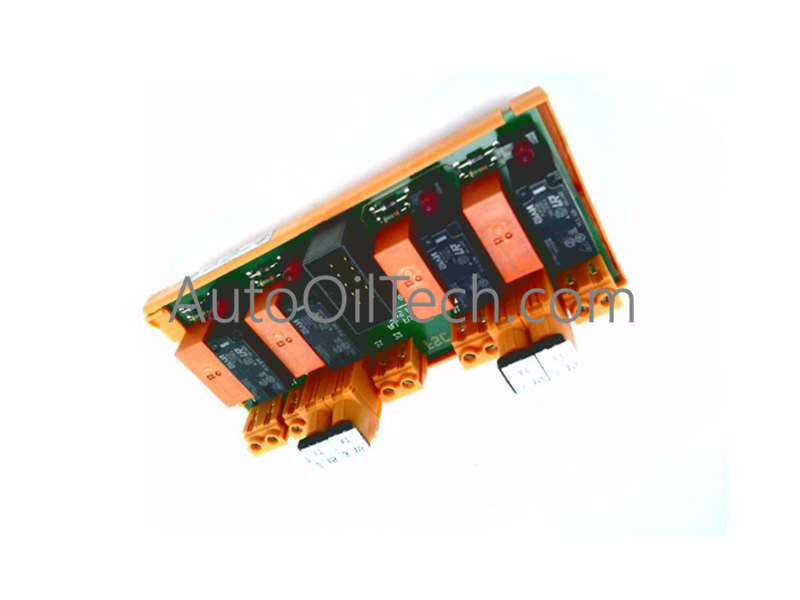

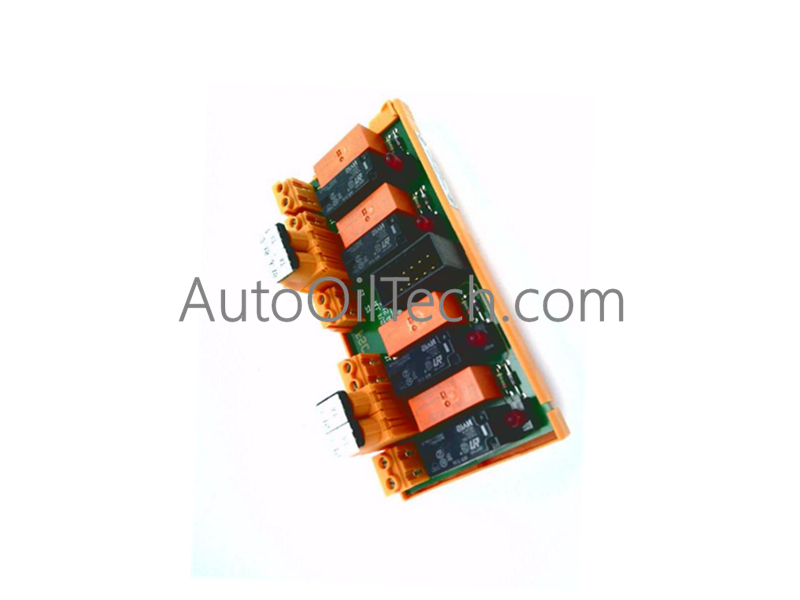

يعمل Honeywell FTA-T-08، المصنف أيضًا كوحدة تجميع إنهاء المجال FTA-T-08، كمكون أجهزة مخصص لربط أجهزة المشغلات الميدانية بوحدات الخرج الرقمية المتعلقة بالسلامة ضمن منصات Honeywell Safety Manager.

مواصفات الأجهزة

التحكم في العمليات وتكامل حلقة السلامة

ينسق FTA-T-08 الإشارات الرقمية بين بطاقات المعالجات الداخلية والأجهزة الميدانية الحساسة عالية الجهد ضمن معايير منطق SIL المصنفة.

• شهادة SIL3 وسلامة TMR: مصمم للتوصيل مباشرة بأنظمة الأمان الثلاثية الوحدات المتكررة (TMR) من Honeywell. تضمن مسارات الوحدة أن إشارات التشخيص من بطاقات الإخراج النشطة تراقب باستمرار الصحة الكهربائية للحلقات الميدانية دون التسبب في تعثرات زائفة.
• حماية العزل الغلفاني: تتميز كل قناة من القنوات الأربع بتباعد مادي طرفي مستقل وحواجز عزل التتابع. يمنع ذلك مرور عابر الجهد العالي 115/230 فولت تيار متردد على الجانب الميداني إلى اللوحات الخلفية للمنطق منخفض الجهد تيار مستمر في خزانة مدير السلامة.
• تنفيذ حالة الفشل الآمن: تم تكوين اللوحة فيزيائيًا لفرض إجراء "نزع الطاقة للتوقف" (DTT). في حالة فقدان الطاقة الكلي لوحدة التحكم أو فشل الاتصال، تنفصل مسارات التتابع، مما يؤدي إلى إعادة الصمامات أو الموصلات المتصلة إلى حالاتها الآمنة المحددة مسبقًا والمؤمنة ماديًا.

الأسئلة المتكررة

• س: هل يمكن استخدام هذا التجميع الطرفي لحلقات التحكم التناظرية القياسية؟
• ج: لا. FTA-T-08 مخصص حصريًا للتبديل الرقمي للإخراج (DO). وهو مصمم خصيصًا للتعامل مع المخرجات الرقمية عالية الجهد تيار متردد (115/230 فولت تيار متردد) ولا يمكنه معالجة الإشارات التناظرية 4-20 مللي أمبير أو إشارات تيار مستمر منخفضة الجهد.
• س: ما هي وظيفة موصلات 4F FTA؟
• ج: توفر موصلات 4F واجهات كبلات قياسية ومصنعة مسبقًا لتوصيل الوحدة مباشرة برف بطاقة الإدخال/الإخراج لوحدة التحكم المطابقة. تقلل هذه الواجهة من أعطال الأسلاك الفردية وتسرع من تصنيع الخزانات.
• س: كيف يتم حماية المخرجات الفردية من أحداث التيار الزائد؟
• ج: تتميز اللوحة بفيوزات قابلة للاستبدال ميدانيًا لكل قناة من القنوات الأربع. إذا حدث ماس كهربائي في الأسلاك الميدانية، ينفتح الفيوز المحلي لحماية مسارات الدائرة المطبوعة لتجميع الإنهاء.

إرشادات التركيب الميداني

• تركيب سكة DIN والتباعد الحراري: قم بتركيب الوحدة أفقيًا على سكة DIN قياسية TS35. تأكد من وجود مسافة خلوص لا تقل عن 50 مم (2 بوصة) فوق وتحت مجموعات الكتل الطرفية للسماح بالتبريد الحراري الحراري للمعدات المجاورة.
• عزل الأسلاك وفصل المسار: قم بتجريد الأسلاك الميدانية حسب الأبعاد الطرفية الموصى بها T10. قم بتوجيه خطوط المجال عالية الجهد 115/230 فولت تيار متردد عبر قنوات أسلاك منفصلة بعيدًا عن كابلات ناقل الاتصالات تيار مستمر منخفض الجهد لتجنب التداخل الكهرومغناطيسي.
• تأريض الحماية الأرضية (PE): قم بتوصيل طرف التأريض المخصص في هيكل FTA بقضيب التأريض الرئيسي لأداة السلامة باستخدام موصل نحاسي منخفض المقاومة. هذا أمر بالغ الأهمية لضمان أن شبكات الحماية المحلية تحول العابرين الخطيين بأمان إلى الأرض.
