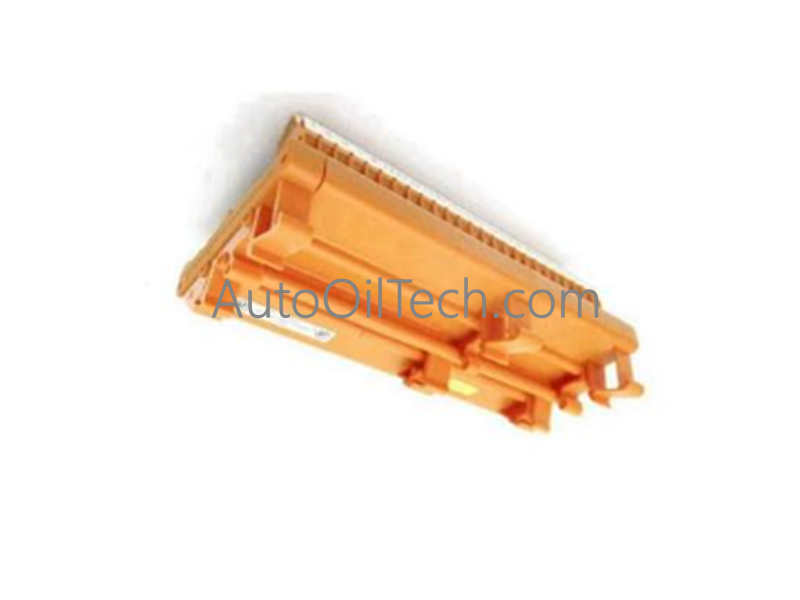

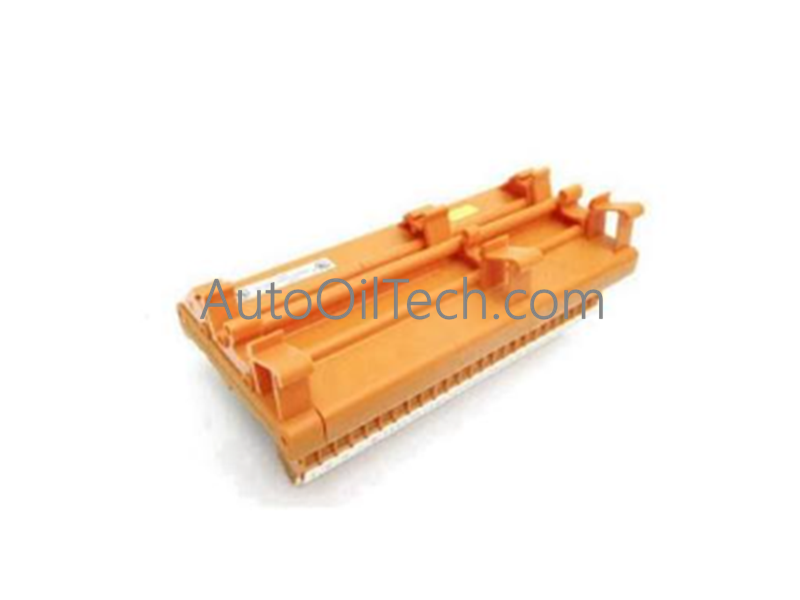

وحدة إنهاء المجال (FTA) للخرج الرقمي الآمن ضد الأعطال طراز Honeywell FTA-E-02

تم تكوين Honeywell FTA-E-02 (مجموعة إنهاء حقل FTA-E-02) للتحكم المنفصل عالي السلامة في منصات السلامة والأتمتة، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا للتبديل الناتج القائم على الترحيل ذي 24 قناة والعزل الغلفاني.

مواصفات الأجهزة

خصائص التحكم في عملية DCS

• بروتوكول حلقة HART بجهد 4-20 مللي أمبير: يعمل FTA-E-02 كواجهة مادية لحلقات التحكم المنفصلة. بينما تعتمد المخرجات على الترحيل، تم تصميم التجميع للحفاظ على السلامة الكهربائية لمسارات إشارة الأجهزة المجاورة، مما يضمن أن عمليات التحكم لا تُحدث تغيرات عابرة في الحلقات الحساسة التي تدعم HART.
• اتصال FOUNDATION Fieldbus / Profibus PA: يتم تحقيق التكامل مع شبكة التحكم من خلال واجهة اللوحة الخلفية، مما يمكّن نظام السلامة من تنفيذ أوامر منفصلة حتمية للمحركات الميدانية.
• عزل قناة إلى قناة: يوفر التجميع عزلًا بجهد 1500 فولت تيار مستمر، وهو ضروري لفصل مخرجات الترحيل من جانب الحقل عن منطق اللوحة الخلفية لوحدة التحكم. وهذا يمنع ارتفاع الجهد الكهربائي من المحركات الميدانية من الانتشار إلى منطق وحدة تحكم السلامة.
• تعويض تقاطع بارد (CJC): يستخدم بناء التجميع مواد عالية الاستقرار الحراري، مما يضمن أن التسخين الموضعي من تنشيط الترحيل لا يؤدي إلى انحراف الجهد المرجعي المستخدم لـ CJC في وحدات إدخال درجة الحرارة التناظرية المجاورة.

الأسئلة المتداولة

س: هل يمكن استخدام FTA-E-02 لتشغيل الأحمال الحثية؟

ج: نعم، يدعم التصنيف البالغ 500 مللي أمبير لكل قناة أحمال الترحيل والملف اللولبي الصناعية القياسية. ومع ذلك، عند تبديل الأحمال التيار المستمر عالية الحث، يجب تثبيت صمامات ثنائية خارجية لمنع اللحام بالتلامس وإطالة عمر الترحيل.

س: هل تصنيف العزل بجهد 1500 فولت تيار مستمر كافٍ للاتصال المباشر بطاقة الشبكة؟

ج: يهدف العزل بجهد 1500 فولت تيار مستمر إلى الحماية من التغيرات العابرة الصناعية وحلقات الأرض داخل بيئة خزانة التحكم. إنه غير مصنف للاتصال المباشر بأنظمة طاقة التيار المتردد على مستوى الشبكة؛ تأكد من استخدام تخفيض الجهد المناسب أو عزل الترحيل الوسيط لتبديل الطاقة العالية.

إرشادات التركيب الميداني

• التركيب: قم بتثبيت التجميع على سكة متوافقة مع DIN أو سطح مستوٍ داخل حاوية التحكم. تأكد من أن التركيب يسمح بتدفق هواء كافٍ حول الوحدة، حيث يمكن أن يؤدي تبديل الترحيل عالي الكثافة إلى زيادات موضعية في درجة الحرارة.
• التأريض: قم بتوصيل هيكل الوحدة مباشرة بشبكة أرض الخزانة باستخدام شريط نحاسي مضفر لضمان مسار منخفض المعاوقة للضوضاء عالية التردد وتفريغ الشحنات الكهروستاتيكية. هذا إلزامي لموثوقية حواجز العزل.
• الأسلاك: قم بإنهاء الأسلاك الميدانية عند أطراف لولب مخرج الترحيل. حافظ على فصل مادي لا يقل عن 150 مم عن جميع كابلات الاتصال الحساسة وإشارات الإدخال التناظرية لمنع التداخل الحثي من عمليات التبديل.
