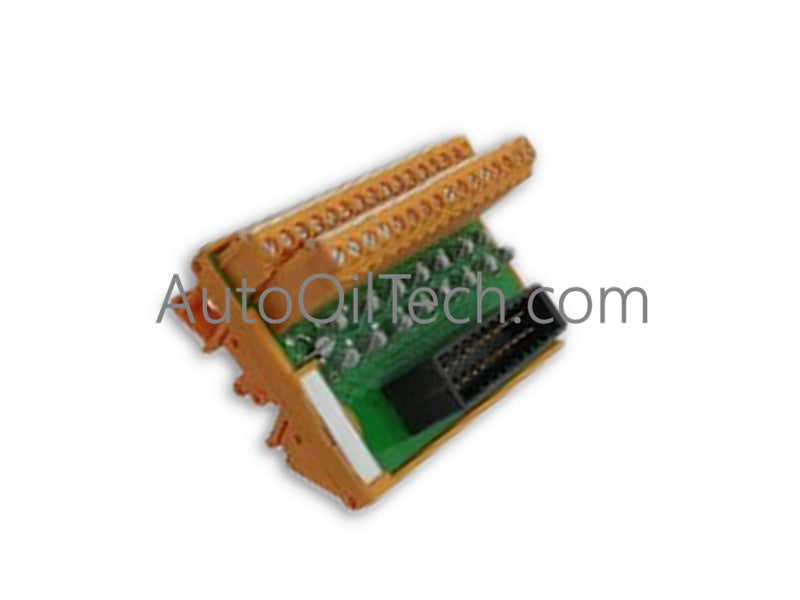

وحدة الإدخال الرقمي المأمونة من الأعطال Honeywell FS-TSDI-16UNI

تعمل وحدة الإدخال الرقمي الآمنة من الأعطال Honeywell FS-TSDI-16UNI، والمدرجة أيضًا تحت اسم FS-TSDI-16UNI، كمكون مادي مخصص لاكتساب حالات تلامس المجال والجهد العالي داخل منصات وحدات التحكم الآمنة من الأعطال. تقوم الوحدة بمعالجة الإشارات عبر 16 قناة، وترجمة مستويات الجهد المنفصلة للمجال حتى 125 فولت تيار متردد / 150 فولت تيار مستمر وحالات واجهة مستشعر NAMUR إلى إشارات منطقية رقمية لمعالجة ناقلات التوصيل الخلفية.

المواصفات الفنية

العزل بين القنوات وسلامة إشارة الحلقة

تشتمل الوحدة FS-TSDI-16UNI على شبكات عزل بين القنوات مصممة لقمع ارتفاعات الجهد العالي في الوضع المشترك والقضاء على انتشار حلقات الأرض عبر بنية التحكم في العملية. تعمل الدوائر الرقمية عالية المعاوقة، إلى جانب الحلقات الميدانية التي تدعم بروتوكول حلقة HART بـ 4-20 مللي أمبير، على تصفية الضوضاء الكهربائية الناتجة عن موصلات خطوط التيار المتردد المجاورة. تفصل حواجز العزل الغلفاني تبديل الجهد من جانب المجال حتى 125 فولت تيار متردد / 150 فولت تيار مستمر عن مكونات المنطق الحساسة للوحة الخلفية.

الأسئلة المتداولة

س: هل يمكن لوحدة FS-TSDI-16UNI أن تتصل مباشرة بمستشعرات NAMUR التقاربية؟ ج: نعم. يتضمن الجهاز منطق تكييف متكامل مصمم لفك تشفير حالات تبديل تيار المجال التي تنتجها المستشعرات المتوافقة مع NAMUR.

س: هل تدعم بطاقة FS-TSDI-16UNI التبديل السريع أثناء بقاء الرف قيد التشغيل؟

ج: لا. يجب فصل طاقة اللوحة الخلفية تمامًا عن الفتحة المستهدفة قبل إدخال البطاقة أو إزالتها لمنع حدوث قوس كهربائي عبر نقاط تلامس اللوحة الخلفية.

إرشادات التثبيت الميداني

1. قم بفصل الطاقة الأساسية للخزانة قبل إدخال الوحدة أو إخراجها من حاوية رف البطاقات.
2. قم بمحاذاة لوحة الدائرة مع قضبان فتحة الهيكل وحرك الوحدة للداخل حتى يثبت موصل اللوحة الخلفية في مكانه.
3. أحكم تثبيت جميع مثبتات تثبيت اللوحة الأمامية للحفاظ على الاستقرار الميكانيكي والتأريض المستمر للهيكل.
4. قم بتوجيه أسلاك الإدخال عالية الجهد AC/DC بعيدًا عن إشارات الأجهزة منخفضة الجهد، مع الحفاظ على مسافة لا تقل عن 200 مم في مجاري الأسلاك.
5. قم بتوصيل جميع أسلاك تصريف درع الأسلاك الميدانية بنقطة واحدة على قضيب تأريض الخزانة لمنع تيارات الحلقة.
