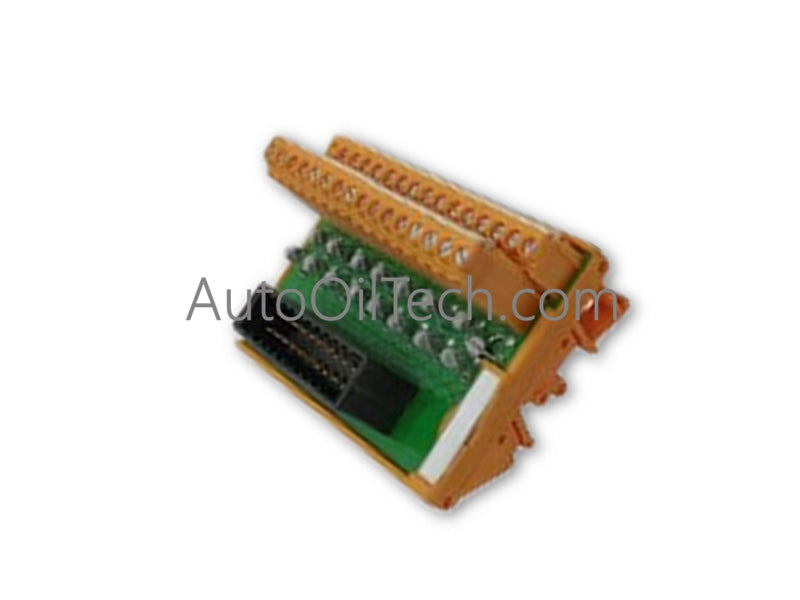

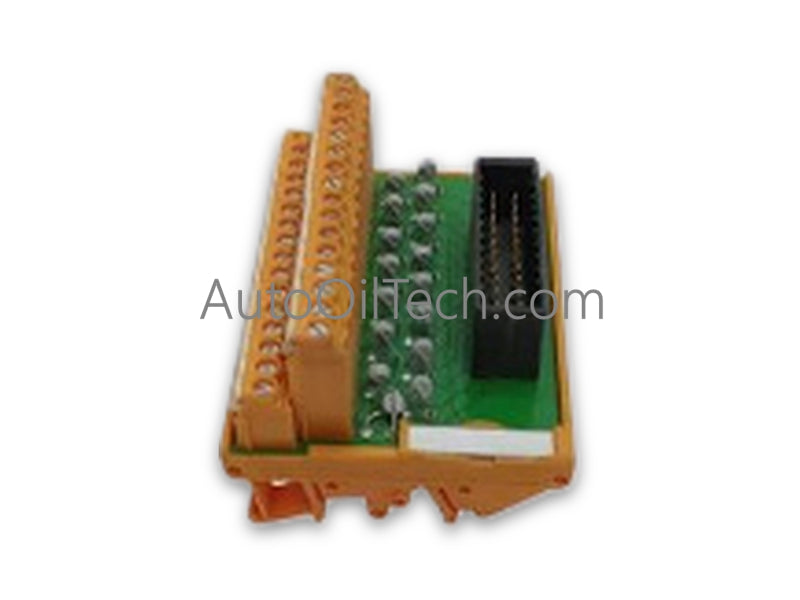

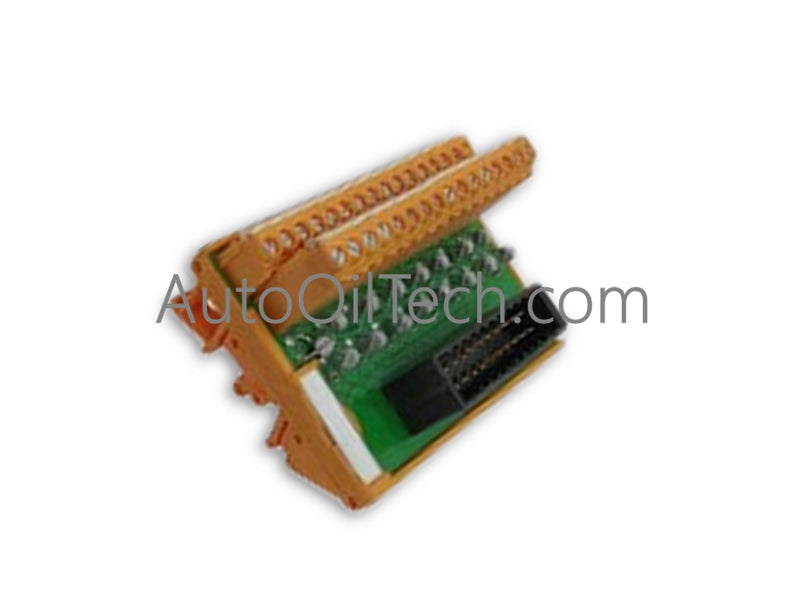

تعمل وحدة الإخراج الرقمي Honeywell FS-TDO-1624، المصنفة أيضًا باسم FS-TDO-1624، كمكون مادي مخصص للتشغيل المنفصل ذي الأهمية للسلامة ضمن منصات وحدة التحكم في الأمان من الفشل (FSC). تقوم الوحدة بتشغيل 16 قناة إخراج رقمية، وتحويل أوامر حالة منطق اللوحة الخلفية إلى إشارات تبديل على مستوى المجال عند عتبة تشغيل اسمية تبلغ 24 فولت تيار مستمر.
المواصفات الفنية
المعلمة
المواصفة
النموذج
FS-TDO-1624
العلامة التجارية
Honeywell
المنشأ
الولايات المتحدة الأمريكية
الوزن
0.45 كجم
الأبعاد
120 × 100 × 40 مم
درجة حرارة التشغيل
-20 إلى 70 درجة مئوية
استهلاك الطاقة
3.2 واط
قنوات الإخراج
16 مخرجات رقمية
جهد التشغيل
24 فولت تيار مستمر
وقت الاستجابة
5 مللي ثانية (نموذجي)
التشخيصات
مصباح LED فردي لكل قناة
عزل القناة إلى القناة وديناميكيات طاقة الحلقة
تشتمل الوحدة FS-TDO-1624 على حواجز عزل عالية الكثافة من قناة إلى قناة مصممة لمنع انتشار الضوضاء الكهربائية وتيارات الحلقة الأرضية عبر شبكة العملية. يتم عزل حلقات الإخراج النشطة كهربائيًا عن ناقل اللوحة الخلفية للمعالج الرئيسي لحماية منطق التحكم من ارتفاعات الجهد على جانب المجال. تستوعب مسارات تبديل الإخراج أحمال أدوات المجال مع الحفاظ على سلامة الإشارة عبر قنوات أسلاك بروتوكول حلقة HART 4-20 مللي أمبير المجاورة.
الأسئلة المتكررة
س: ما هي معلومات التشخيص المتوفرة على الواجهة الأمامية للوحدة؟ ج: تتميز الوحدة بمؤشرات LED فردية للحالة لكل قناة لعرض حالات الإخراج المنفصلة في الوقت الفعلي مباشرة على الجهاز.
س: هل يمكن تبديل وحدة FS-TDO-1624 أثناء تشغيل النظام النشط؟
ج: لا. يجب إلغاء تنشيط طاقة النظام للفتحة المستهدفة قبل إزالة الوحدة أو إدخالها لمنع تلف دبابيس اللوحة الخلفية وتحديد الإخراج العابر.
إرشادات التثبيت الميداني
اعزل مصادر الطاقة الرئيسية للنظام عن رف الخزانة قبل إدخال الوحدة أو إزالتها.
وجه الوحدة على طول قنوات فتحة الغلاف واضغط بقوة حتى تتشابك موصل حافة اللوحة الخلفية بالكامل.
