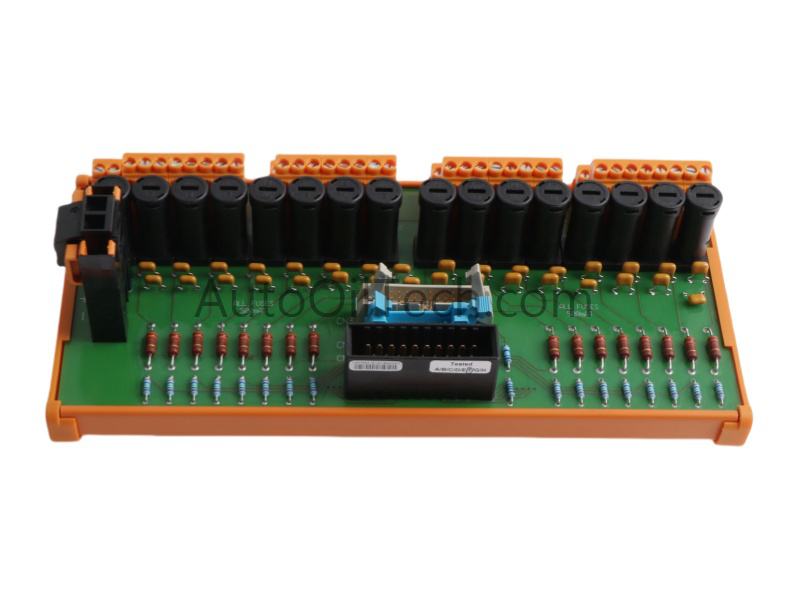

يعمل Honeywell FC-TSGAS-1624 كمجموعة إنهاء حقل (FTA) للإخراج الرقمي الآمن، مصممة لربط وحدات الإخراج بالأسلاك الميدانية، مما يوفر إنهاءً آمنًا وامتثالًا لمتطلبات نظام الأجهزة الآمنة.
مواصفات الأجهزة
الطراز: FC-TSGAS-1624
العلامة التجارية: Honeywell
المنشأ: غير محدد
الوزن: غير محدد
الأبعاد: غير محددة
درجة حرارة التشغيل: غير محددة
نوع المنتج: FTA للإخراج الرقمي الآمن
سعة القناة: 16 قناة إخراج رقمية
نوع الإشارة: إنهاء الإخراج الرقمي
التثبيت: مثبت في فتحة الإدخال/الإخراج لأنظمة Safety Manager
الأسلاك: توصيلات طرفية بمسامير M4
عزل الإشارة: يعتمد على وحدة الإخراج المتصلة
جهد التحمل: 1500 فولت تيار متردد/دقيقة (يعتمد على النظام)
توزيع الطاقة: يدعم إمداد اللوحة الخلفية عبر بنية Safety Manager
شهادة SIL3
تم تصميم FC-TSGAS-1624 للاندماج في أنظمة الأجهزة الآمنة (SIS) المعتمدة من SIL3. وهو يدعم تنفيذ حالة الأمان من خلال ضمان انتقال المخرجات إلى حالة أمان محددة في سيناريوهات الأعطال. يعزز العزل الجلفاني بين النظام والأسلاك الميدانية الموثوقية، بينما يمكن تطبيق استراتيجيات التكرار على مستوى النظام لتقليل وقت التوقف عن العمل.
الأسئلة الشائعة (FAQ)
س: كم عدد قنوات الإخراج الرقمية التي يدعمها FC-TSGAS-1624؟ ج: تدعم لوحة الطرفيات 16 قناة إخراج رقمية.
س: هل يتم دعم التثبيت بالتبديل الساخن؟ ج: لم يتم تحديد إمكانية التبديل الساخن. يجب تثبيت الوحدات أو إزالتها مع إيقاف تشغيل طاقة النظام.
س: كيف تساهم FTA في سلامة النظام؟ ج: توفر FTA إنهاءً آمنًا للأسلاك وتدعم التنفيذ الآمن من الأعطال، مما يتيح الامتثال لمتطلبات السلامة SIL3.
إرشادات التركيب الميداني
قم بتركيب FTA بإحكام في فتحة الإدخال/الإخراج المخصصة.
قم بتوصيل الأسلاك بالكتل الطرفية باستخدام مسامير M4 بعزم دوران مناسب.
حافظ على تأريض الدرع عند نقطة واحدة لمنع حلقات التأريض.
افصل أسلاك الإخراج الرقمية عن الكابلات عالية الجهد لتقليل التداخل.
تحقق من تعيين القناة باستخدام برنامج النظام قبل التشغيل.
