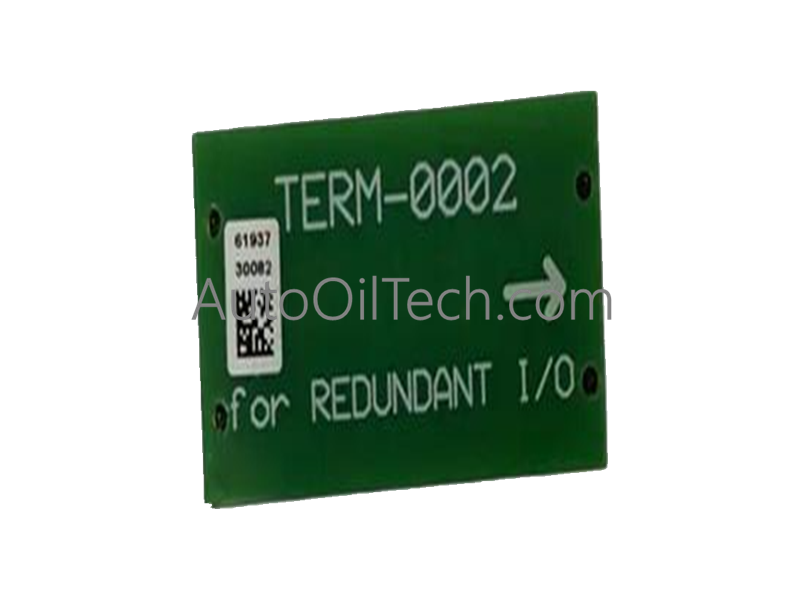

تُعد وحدة Honeywell FC-TERM-0002 وحدة إنهاء ناقل (Bus Terminator) مصممة لأنظمة الإدخال/الإخراج الاحتياطية. تضمن هذه الوحدة اتصالًا مستقرًا عن طريق الإنهاء الصحيح لناقل النظام، مما يمنع انعكاس الإشارة ويحافظ على سلامة البيانات في بنى التحكم الموزعة وأنظمة السلامة.
المواصفات الفنية
الطراز: FC-TERM-0002
العلامة التجارية: هانيويل (Honeywell)
نوع المنتج: وحدة إنهاء ناقل (Bus Terminator) لأنظمة الإدخال/الإخراج الاحتياطية
الوظيفة: توفر إنهاءً كهربائيًا لخطوط ناقل الإدخال/الإخراج الاحتياطية
توافق النظام: أنظمة الإدخال/الإخراج الاحتياطية Honeywell Series C / Safety Manager
التركيب: يتم تركيبه في هيكل الإدخال/الإخراج أو في فتحة مخصصة (nest slot)
سلامة الإشارة: يمنع انعكاس الناقل وأخطاء الاتصال
الجهد التحملي: 1500 فولت تيار متردد/دقيقة (يعتمد على النظام)
الأسلاك: توصيل كتلة طرفية قياسية بمسامير M4
الأبعاد: غير محددة
الوزن: غير محدد
التطبيق
يُعد FC-TERM-0002 حاسمًا في بنى الإدخال/الإخراج الاحتياطية، حيث تشارك وحدات متعددة خطوط الاتصال. عن طريق إنهاء الناقل، يضمن التطابق الصحيح للممانعة، ويقلل الضوضاء، ويثبت أداء النظام. يتم تركيبه عادةً في نهاية خط الناقل في التكوينات الاحتياطية.
الأسئلة المتكررة
س: لماذا يُعد إنهاء الناقل ضروريًا في أنظمة الإدخال/الإخراج الاحتياطية؟ ج: يمنع انعكاسات الإشارة ويضمن اتصالاً موثوقًا بين الوحدات.
س: أين يجب تثبيت FC-TERM-0002؟ ج: في نهاية خط ناقل الإدخال/الإخراج الاحتياطي داخل الهيكل أو الفتحة المخصصة.
س: هل يوفر المُنهي ميزات التكرار بحد ذاته؟ ج: لا، يتم إدارة التكرار على مستوى النظام؛ يضمن المُنهي استقرار اتصال الناقل.
إرشادات التركيب الميداني
قم بتركيب FC-TERM-0002 بإحكام في فتحة هيكل الإدخال/الإخراج المخصصة.
تأكد من المحاذاة الصحيحة مع موصلات الناقل قبل الإدخال.
قم بتوصيل الأسلاك باستخدام مسامير M4 بعزم ربط صحيح.
حافظ على تأريض الدرع عند نقطة واحدة لمنع حلقات التأريض.
تحقق من إنهاء الناقل أثناء التشغيل لتجنب أخطاء الاتصال.
