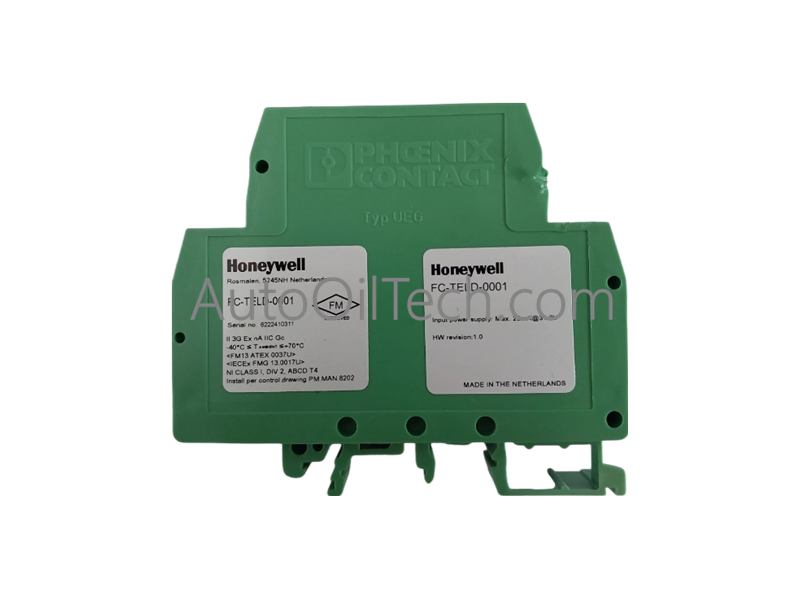

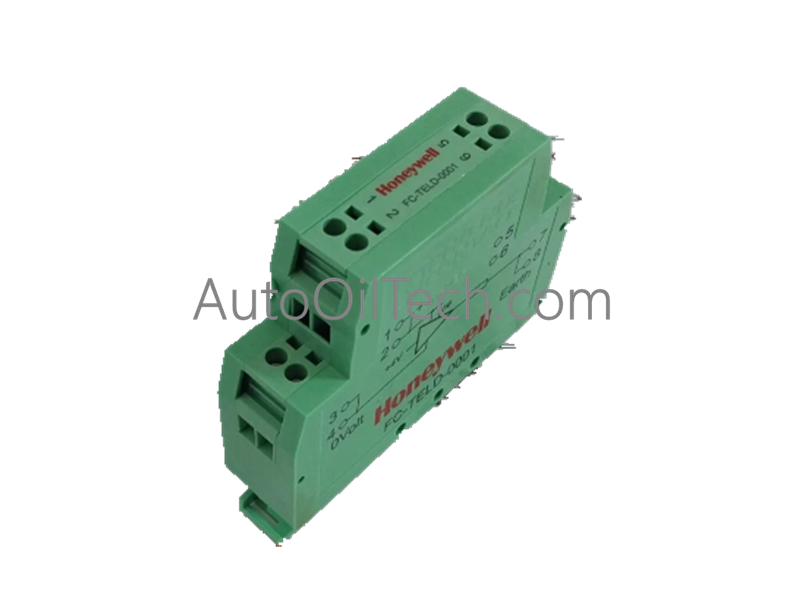

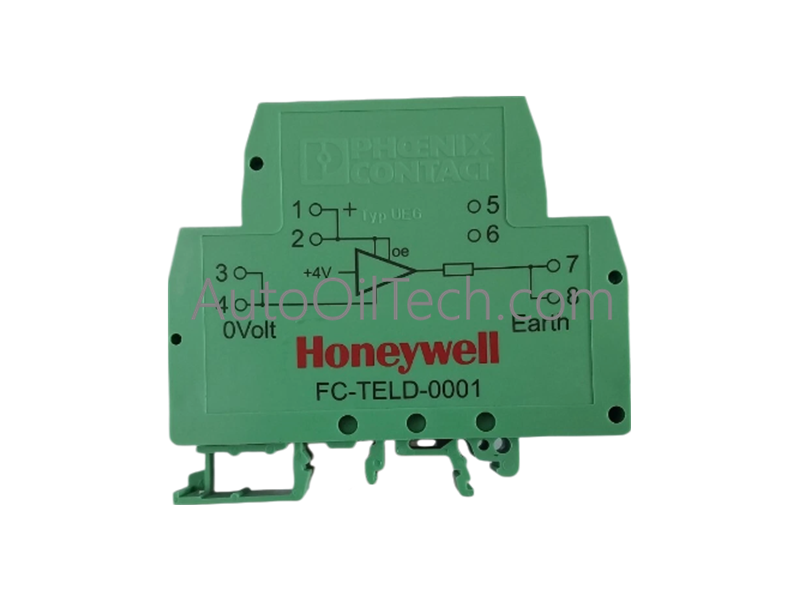

تم تكوين Honeywell FC-TELD-0001 للتحكم الرقمي المباشر في شبكات Honeywell Safety Manager، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تقوم الوحدة بتكييف وتوحيد وتحويل الإشارات التناظرية المنخفضة المستوى من مستشعرات درجة حرارة المجال الأولية إلى إشارات مستقرة وعالية المستوى، مما يضمن مسار بيانات حتميًا بين عمليات المجال الخطرة واللوحة الخلفية المركزية للسلامة.
المواصفات الفنية
الموديل: FC-TELD-0001
العلامة التجارية: Honeywell
بلد المنشأ: الولايات المتحدة / هولندا
الوزن: 1.5 كجم
الأبعاد: غلاف صغير لمسار DIN
درجة حرارة التشغيل: -40 إلى 70 درجة مئوية
خيارات الإدخال: أجهزة كشف درجة الحرارة المقاومة (RTD) / المزدوجات الحرارية (TC)
إشارة الإخراج: حلقات تناظرية معزولة بقناتين
مصدر الطاقة: طاقة حلقة اسمية 24 فولت تيار مستمر
عزل من قناة إلى قناة وحلقات المعالجة
تتضمن بنية الأجهزة حواجز عزل جلفانية متخصصة لتوفير عزل مستقل من قناة إلى قناة، مما يمنع تيارات حلقة الأرض التفاضلية من تدهور إشارات المستشعر منخفضة السعة. تستخدم دائرة الإدخال تعويض الوصلة الباردة (CJC) لروابط المزدوجات الحرارية وتدمج واجهة بروتوكول حلقة HART 4-20 مللي أمبير، مما يسمح بالنقل المتزامن للمتغيرات العملية وبيانات التشخيص الثانوية عبر أسلاك أجهزة القياس الملتوية القياسية.
تكرارًا.
الأسئلة الشائعة
س: ما نوع تعويض الوصلة الباردة (CJC) الذي تستخدمه هذه الوحدة لإدخالات المزدوجات الحرارية؟ ج: تستخدم الوحدة محول حراري مدمج عالي الدقة يقع عند واجهة كتلة الأطراف لتنفيذ تعويض مستمر وديناميكي للوصلة الباردة، مما يحافظ على دقة قراءة درجة الحرارة عبر نطاق التشغيل المحيط الكامل.
س: هل يمكن تكوين جهاز إرسال درجة الحرارة هذا لدعم مستشعرات RTD ثنائية الأسلاك وثلاثية الأسلاك ورباعية الأسلاك؟ ج: نعم. يسمح تكوين أطراف الإدخال باختيار هندسة الأسلاك عبر البرامج، لاستيعاب تكوينات RTD ثنائية الأسلاك أو ثلاثية الأسلاك أو رباعية الأسلاك لتحسين تعويض مقاومة سلك التوصيل.
إرشادات التركيب الميداني
قم بتركيب غلاف جهاز الإرسال بإحكام على مسار DIN TS35 قياسي، مع التأكد من أن مشبك الزنبرك الأرضي في الجزء الخلفي من الوحدة يتصل بشكل نظيف ومعدني بسطح المسار غير المطلي.
وجه خطوط إدخال المستشعر بعيدًا عن كابلات محرك التيار المتردد عالية الجهد وأحمال التحويل الحثية لمنع حقن الضوضاء الكهرومغناطيسية في دوائر المزدوجات الحرارية أو RTD ذات الميلي فولت المنخفضة.
قم بتجريد أسلاك المستشعر لمسافة 6 مم، وأدخلها بالكامل في مشابك طرف المسمار، وشدها حتى 0.4 نيوتن متر للحفاظ على توصيلات مستقرة ومقاومة للاهتزاز.
