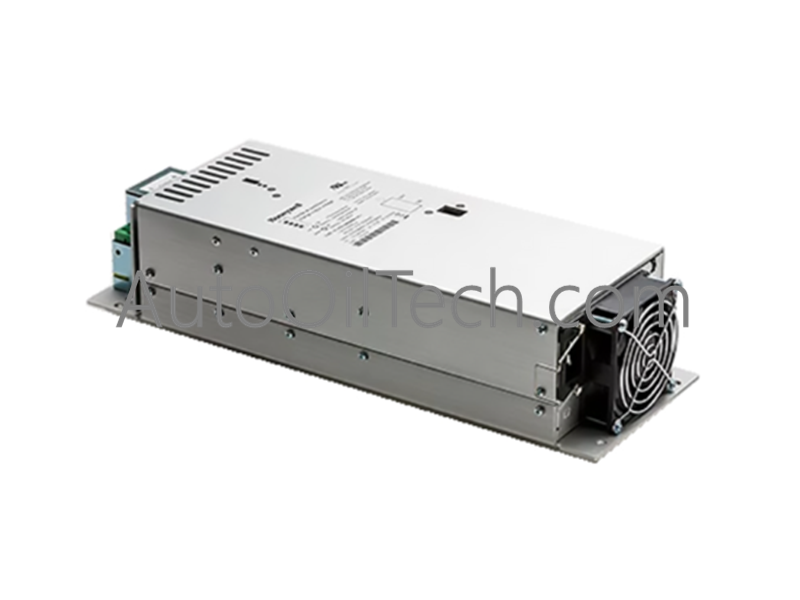

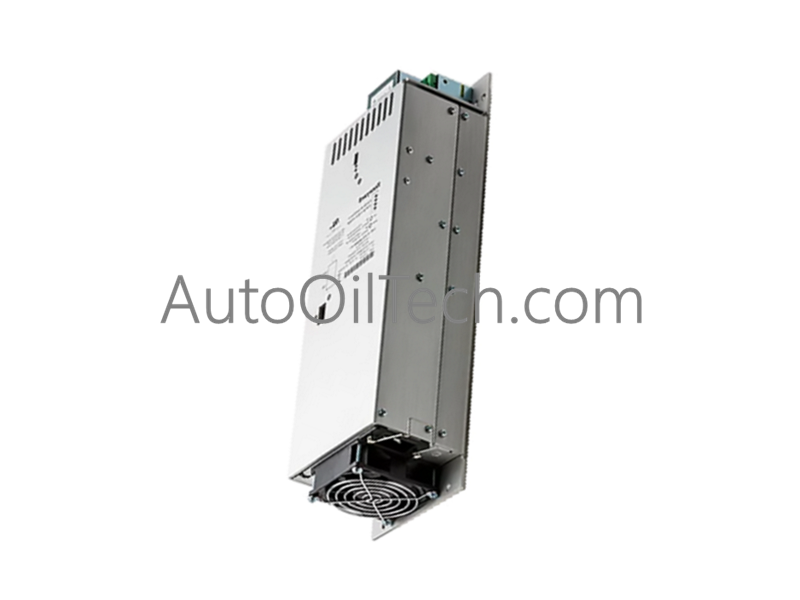

تم تكوين وحدة تزويد الطاقة Honeywell FC-PSU-UNI2450 (FC-PSU-UNI2450) لتصحيح جهد التيار المستمر وتوزيع طاقة الناقل في شبكات Experion PKS، وهي توفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تتلقى وحدة الأجهزة الفولتية الأولية الخام للخط وتحولها إلى خرج تيار مستمر منظم، مما يضمن تسليم طاقة اللوحة الخلفية بشكل حتمي عبر عقد التحكم الموزعة المتصلة وتجميعات إنهاء المجال المرتبطة بها.
مواصفات الجهاز
المعلمة
المواصفات
الموديل
FC-PSU-UNI2450
العلامة التجارية
Honeywell
الأصل
الولايات المتحدة الأمريكية
الوزن
3 كجم
الأبعاد
عامل شكل الهيكل القياسي
درجة حرارة التشغيل
-20 إلى 70 درجة مئوية
جهد الخرج
24 فولت تيار مستمر
جهد الإدخال
تيار متردد ذاتي المدى
نوع الغلاف
غلاف معدني بفتحات تهوية
الحالة
جديد وأصلي
عزل القناة إلى القناة وطاقة الحلقة
أثناء عملها كمصدر جهد أساسي لرفوف التحكم في العمليات، تدعم FC-PSU-UNI2450 بشكل غير مباشر نقل بروتوكول حلقة HART 4-20 مللي أمبير من خلال الحفاظ على استقرار الجهد المطلق عبر ناقل التيار المستمر. يعتمد العزل عالي التردد من قناة إلى قناة داخل مجموعات إنهاء الإدخال/الإخراج المتصلة على طاقة التيار المستمر النظيفة التي توفرها هذه الوحدة لمنع التداخل والانتشار الحلقي للأرض. يضمن خرج الطاقة المصفاة أن اتصالات FOUNDATION Fieldbus منخفضة المستوى ومعايرة الإشارة التناظرية لا تتأثر بالتيارات العابرة لخط التيار المتردد الوارد أو التداخل الكهرومغناطيسي الصناعي.
الأسئلة المتكررة
س: هل يمكن نشر FC-PSU-UNI2450 في تكوين طاقة زائد عن الحاجة N+1؟
ج: نعم. تدعم وحدة تزويد الطاقة تكوينات مشاركة الحمل عند توصيلها بالتوازي مع وحدات متطابقة، مما يسمح بالتحويل السلس أثناء أعطال الوحدة الفردية دون قطع جهد اللوحة الخلفية.
س: ما هو جهد الخرج الأساسي الذي يتم توفيره لتجميعات إنهاء المجال؟
ج: توفر الأجهزة خرجًا منظمًا بجهد 24 فولت تيار مستمر، والذي يعمل كجهد إثارة للأجهزة الميدانية ويزود الدوائر المنطقية المحلية لوحدات DCS بالطاقة.
إرشادات التركيب الميداني
تأكد من إلغاء تنشيط قاطع الدائرة الرئيسي للتيار المتردد وقفلها بالكامل قبل توصيل أطراف الإدخال.
قم بتركيب الهيكل الذي يبلغ وزنه 3 كجم بإحكام على اللوحة الخلفية المخصصة أو سكة DIN باستخدام مثبتات ميكانيكية محددة لمنع إجهاد الاهتزاز.
قم بإنهاء موصلات التيار المتردد عالية الجهد الواردة باستخدام عروات حلقية معزولة، مع الحفاظ على ما لا يقل عن 5 خيوط كاملة من التوصيل على براغي كتلة الطرفية.
افصل كابلات خرج التيار المستمر بجهد 24 فولت عن خطوط إدخال التيار المتردد بجهد 115/230 فولت بحد أدنى 200 مم داخل خزانة التحكم للقضاء على اقتران الحث المتقاطع.
قم بتوصيل مسمار تأريض الهيكل مباشرة بشريط التأريض المركزي للخزانة باستخدام موصل نحاسي منخفض المقاومة لتبديد جهد الاندفاع العابر بأمان.
